Paso 3: La construcción
> Desconecte el equipo
> Desatornillar el caso con un Torx de tamaño 15 y sacar la parte de atrás
> la parte de atrás se desliza lejos del frente. la tapa frontal puede ser testaruda, no utilice un destornillador para dividir, se abolla el plástico, trabajar lentamente el sistema aparte.
> primera descarga de la CRT. LEER https://68kmla.org/forums/index.php?/topic/17033-h... .la tensión en las partes podría ocasionarle lesiones.

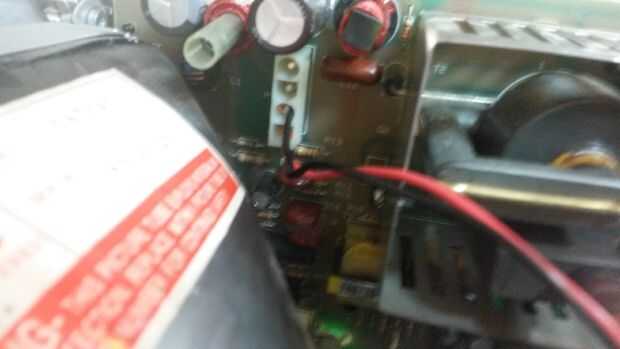

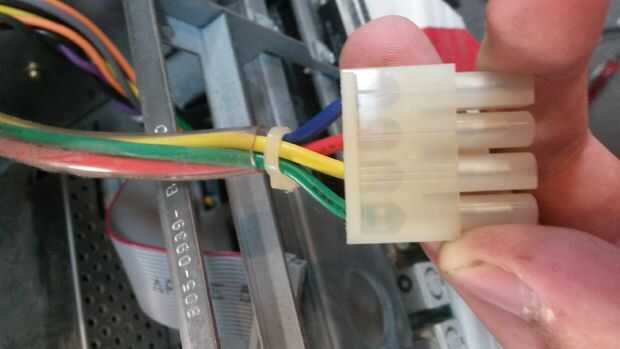

> encontrar el combo de cables amarillos, verdes, rojos, azul y seguir hacia el tablero analógico

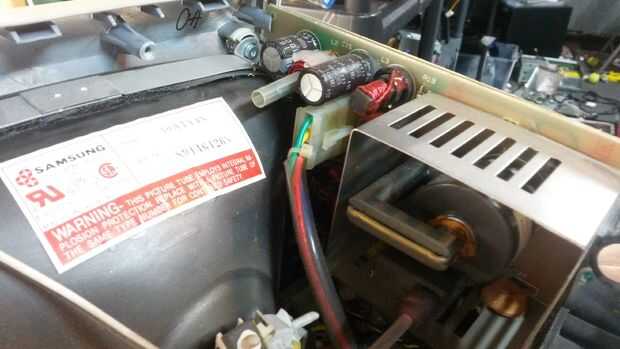

> este combo empieza en cerca de la mitad de la crt, en el armario de lado al tablero analógico (área energía)
> este combo de cables es lo que controla el movimiento horizontal y vertical de la imagen del crt

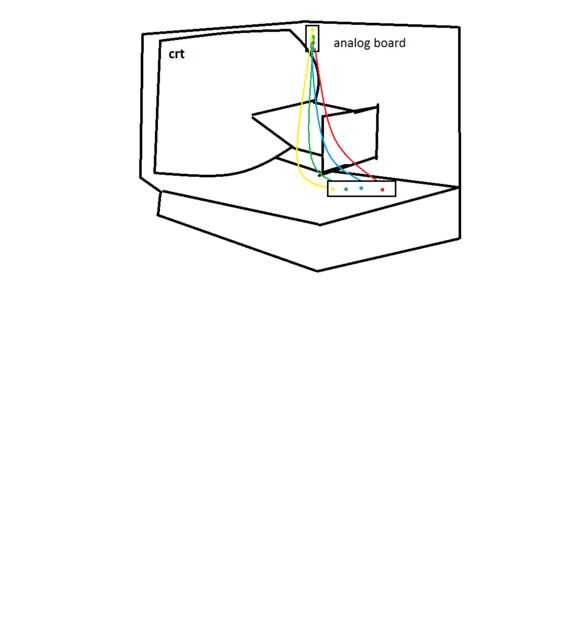

> Desconecte el combo de amarillo, verde, rojo, cables azules de la analógica del tablero y desviar en el crt
> cortar cuatro trozos de alambre trenzado. debe ser sobre un pie y medio largo (o cerca de 45 centímetros)

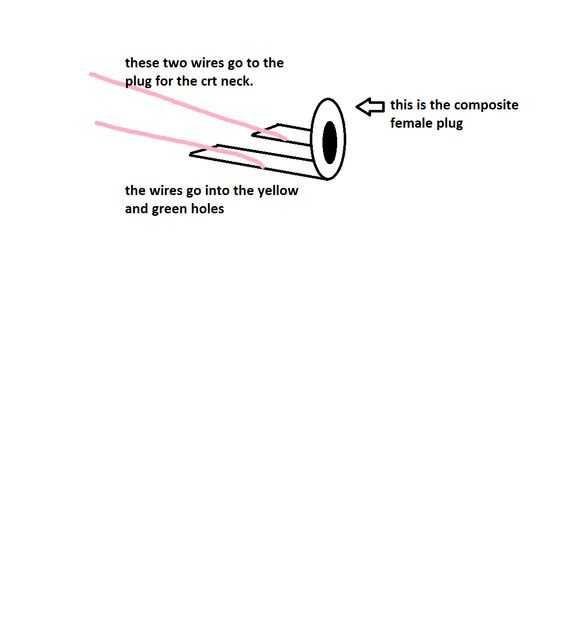

> soldadura 1 alambre de la tierra y 1 cable para la señal del enchufe compuesto

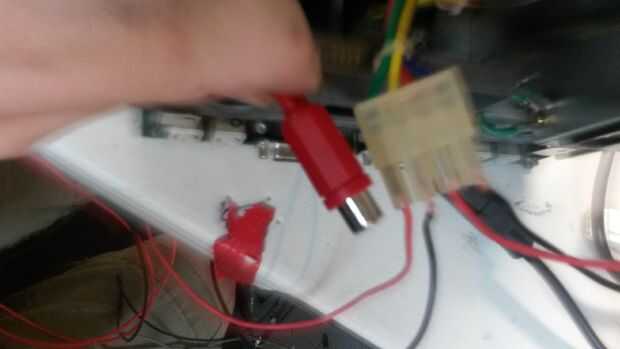

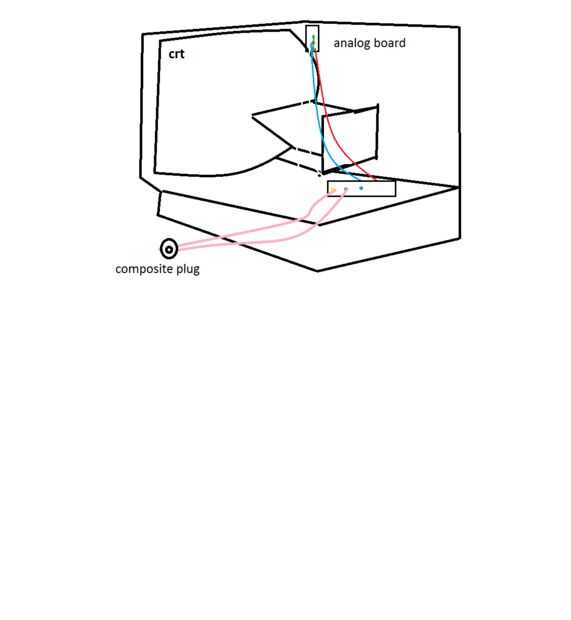

> estire el extremo hecho de todos los cables y enchufe en el enchufe te re enrutado en crt (positivos y negativos no importan, que podía tener uso toda roja los cables si me sentí como él!)

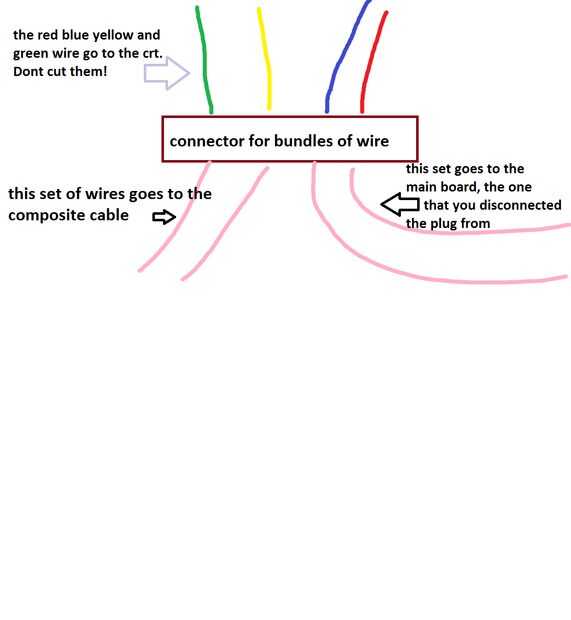

> necesita el cable compuesto que va a los cables amarillos y el verdes! Esto creará la línea correcta que desea.
> entonces, los cables provenientes de la azul y rojo, hacer un lazo en el extremo no conectado
> poner el bucle sobre el fondo dos pernos en la placa analógica que tenía el paquete de conector de cables
