Paso 6: El mecanismo

This part will make the sorting tray move up and down. En primer lugar, hacer la fijación del cigüeñal. Esto mantendrá el cigüeñal. Después de que usted fije, hacer el cigüeñal. Luego coloque el pequeño apoyo. Hay un montón de fotos en este paso, así que lea las descripciones cuidadosamente.

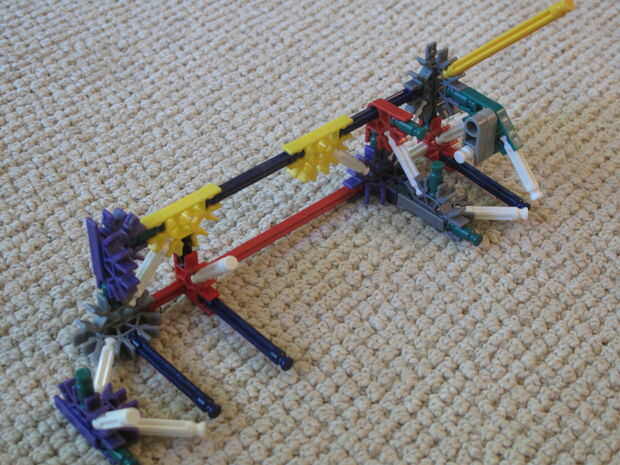

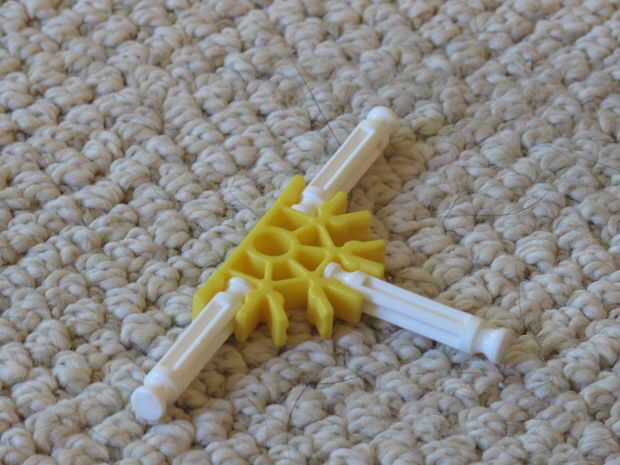

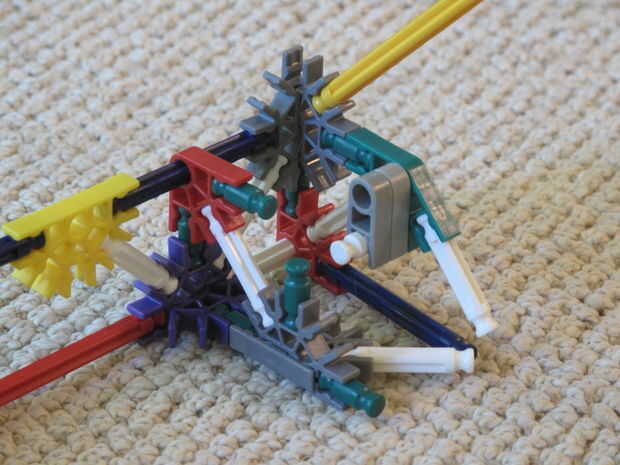

PIC. 1 - construir el accesorio del cigüeñal.
PIC. 2 - otro punto de vista.

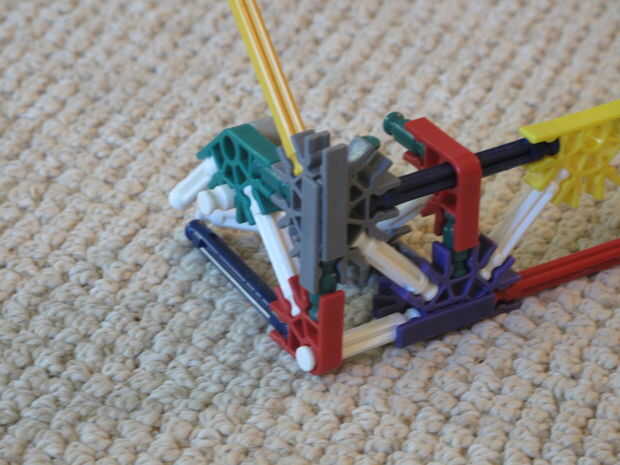

PIC. 3 - derecha.
PIC. 4 - otro punto de vista.

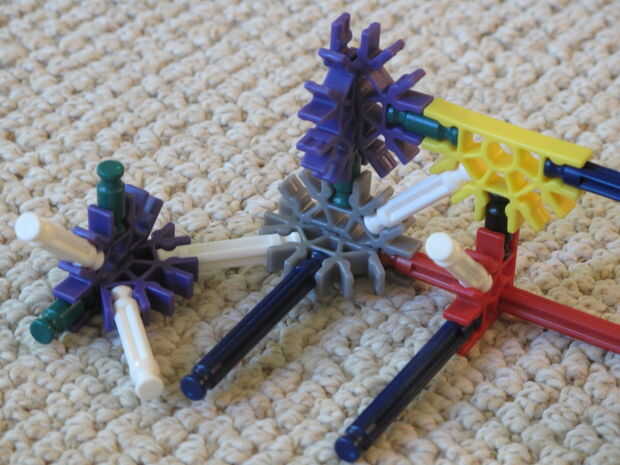

PIC. Lado izquierdo 5.

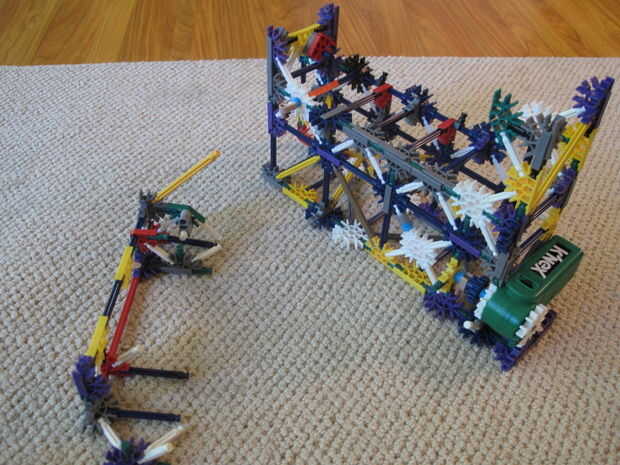

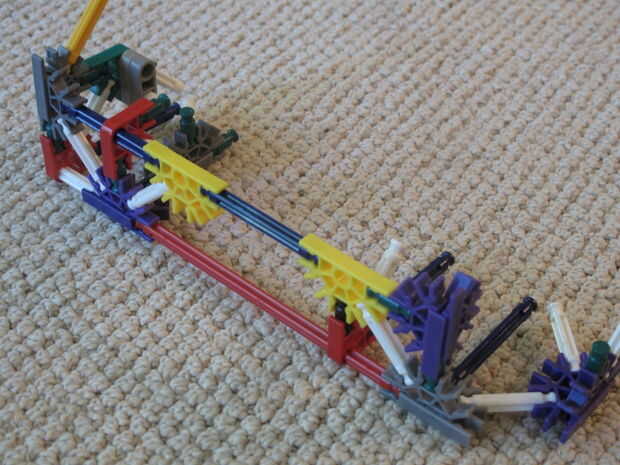

PIC. 6 - que el resto (la sección base y motor).
PIC. 7 - colocar en la parte posterior de la base.
PIC. 8 - otra vista.

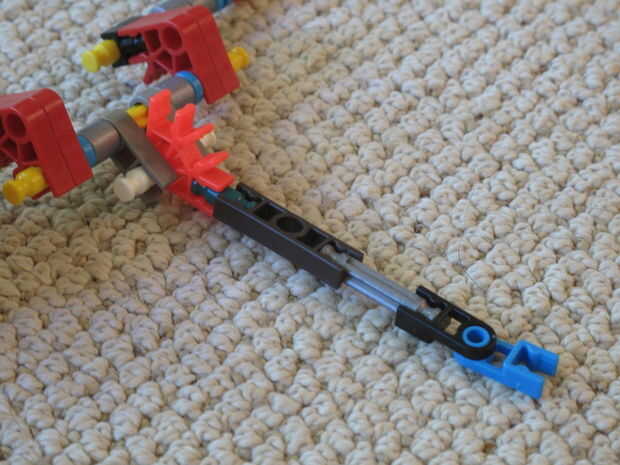

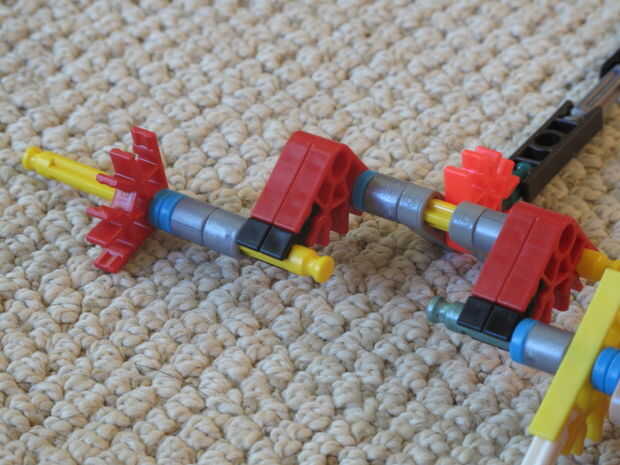

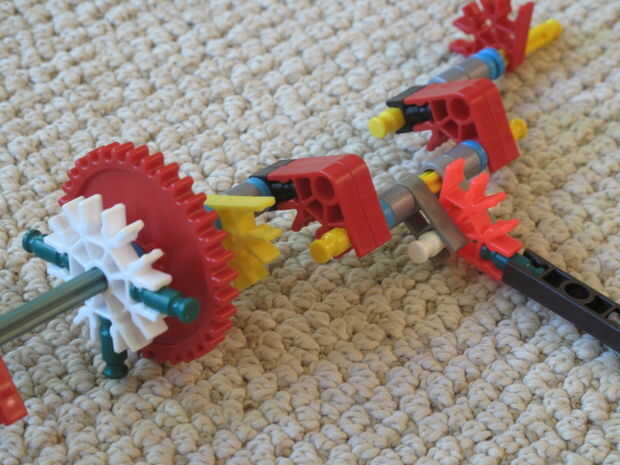

PIC. 9 - construir el cigüeñal.
PIC. 10 - no olvides a los espaciadores.

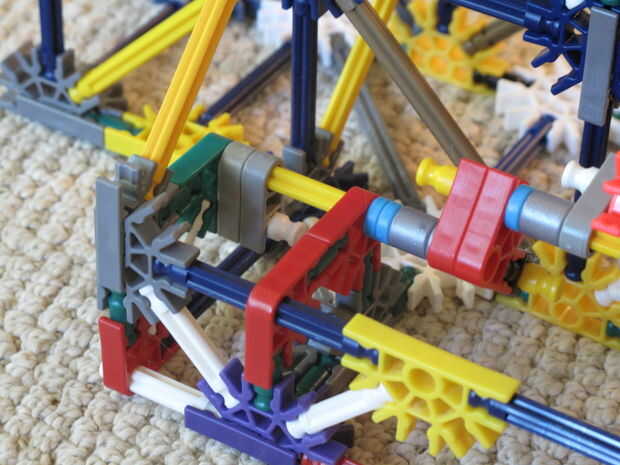

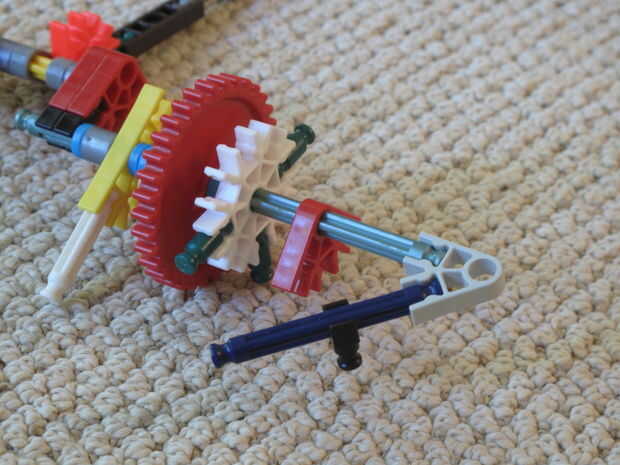

PIC. 11 - la manivela y lado derecho.

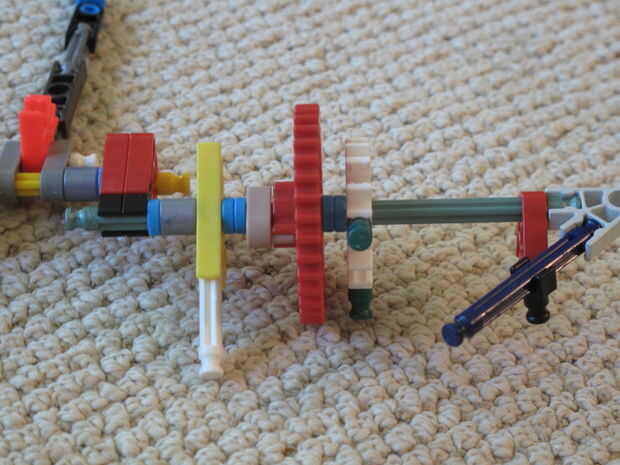

PIC. 12 - otra vista.
PIC. 13 - otra vista, con la bisagra.
PIC. 14 - el lado izquierdo.

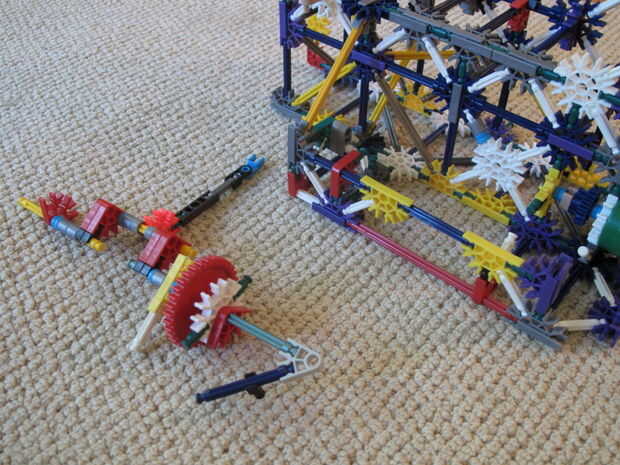

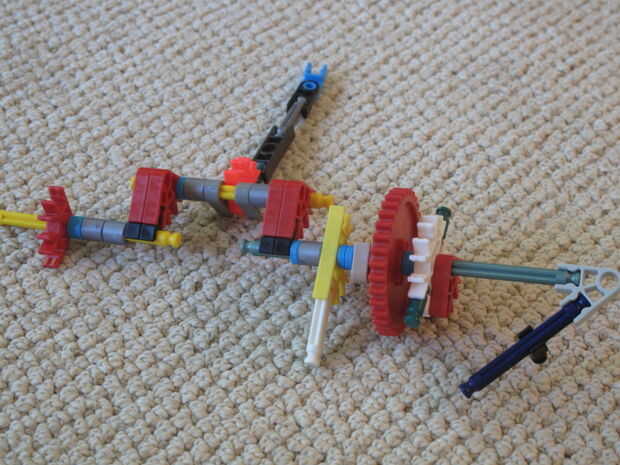

PIC. 15 - que el resto del modelo.

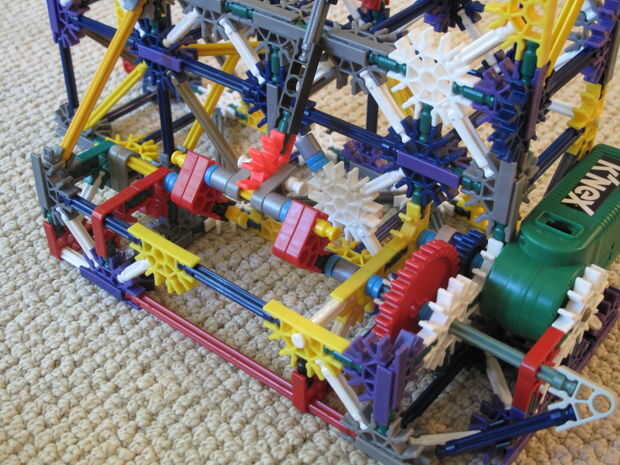

PIC. 16 - colocar el cigüeñal el la parte de atrás. Asegúrese de que el conector rojo y conectores gris oscuros en la parte inestable son como son en la foto!
PIC. 17 - otra vista de la izquierda.

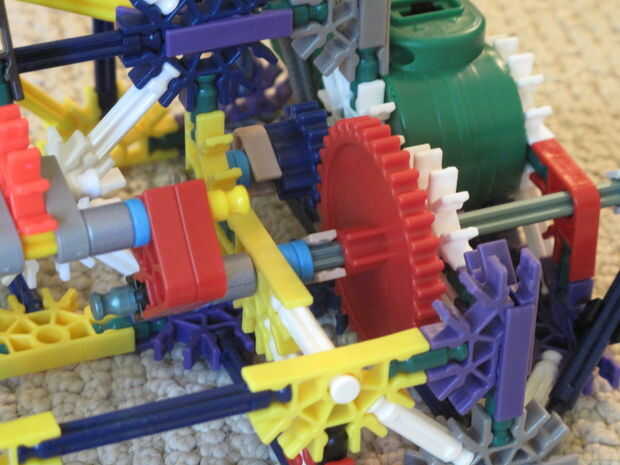

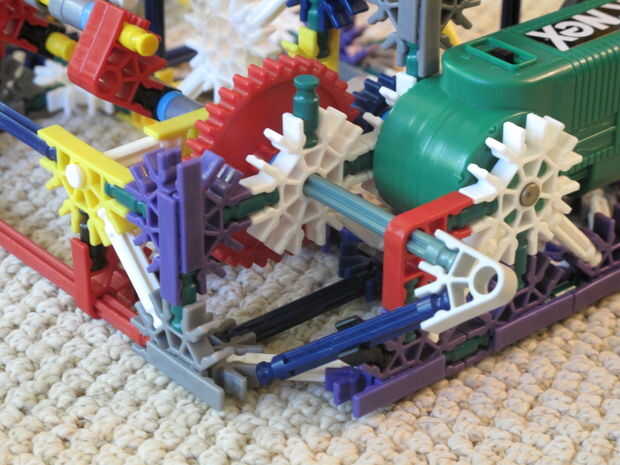

PIC. 18 - primer plano de los engranajes. Asegúrese de que ellos de acoplamiento juntos. Además, debe existir una barra verde de conectado a la parte superior del conector, como en el cuadro 17.
PIC. 19 - otra vista de la derecha.
PIC. 20 - construir este apoyo.
PIC. 21 - adjuntarlo como tal.

Usted ahora ha completado el mecanismo!
