Compañero de aseo (5 / 12 paso)

Paso 5: Hacer: cabeceras

Estoy construyendo mi amigo del baño con un protoboard - el mismo que viene con el paquete de nuestro proyecto. Es útil porque hay una letra / número de red para la identificación de todos los agujeros en el tablero. Una vez que la plancha esté caliente, vamos a empezar con las cabeceras;

Romper las cabeceras en un grupo de cuatro y un grupo de seis.

• El grupo de cuatro va en C1-C4.
• El grupo de los seis va a C16-C21

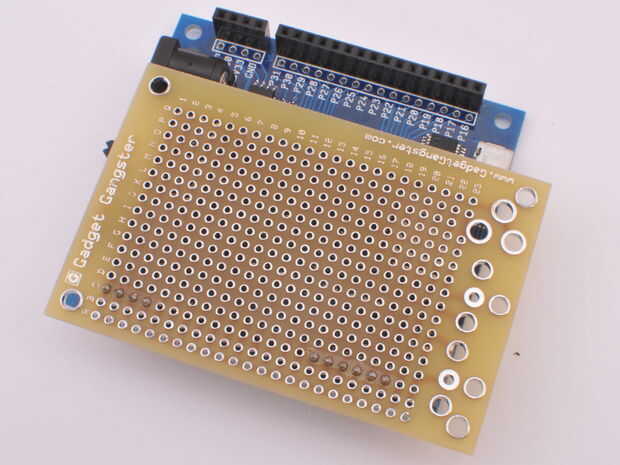

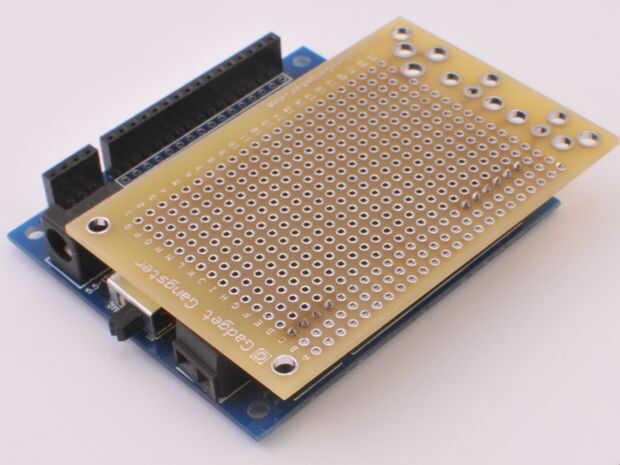

Una manera fácil de agregar es primero poner las clavijas en los zócalos de la plataforma de hélice (grupo de cuatro conecta Vin, V50, V33 y GND; El grupo de seis conecta P10 P15), luego poner el protoboard en la parte superior, como se muestra en la foto
