Paso 61: Interfaz unidad de circuito

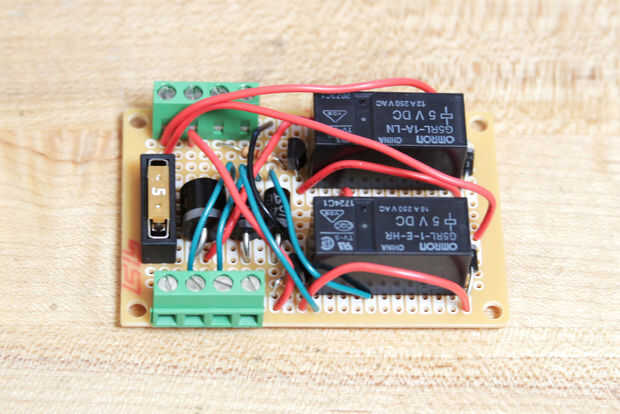

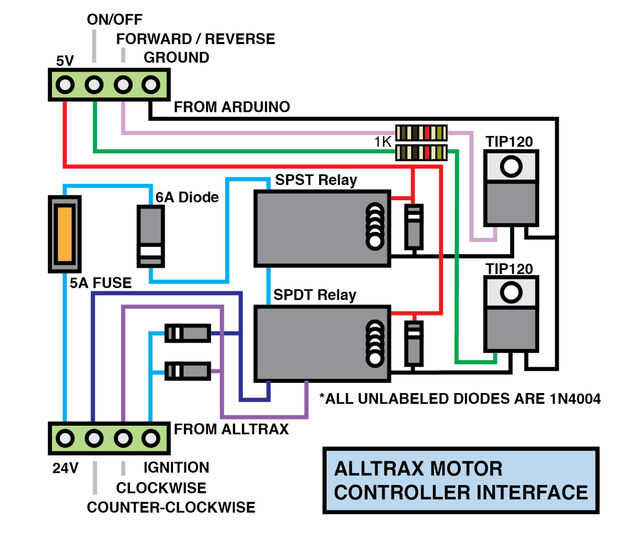

Construir el circuito en coche placas de interfaz como se indica en el esquema adjunto. Se recomienda usar terminales de tornillo para todos los puntos de conexión.
Para explicar lo que está sucediendo, el relé SPST se utiliza para activar y desactivar el controlador del motor y el relé SPDT se utiliza para activar el contactor atrás y cambiar direcciones. Cuando la dirección está a punto de cambiar, el relé SPST corta la corriente y entonces el relé SPDT cambia la dirección. Esto es importante hacerlo para evitar que el circuito de última hora.
El diodo de 6A y fusible son en gran parte allí para evitar picos de corriente y/o tensión.
El otro conjunto de diodos se utiliza para conectar el relé inverso a la terminal de ignición sin cruzar cables entre hacia delante y hacia atrás.
