Paso 2: Alinear la rueda dentada, junta y barras

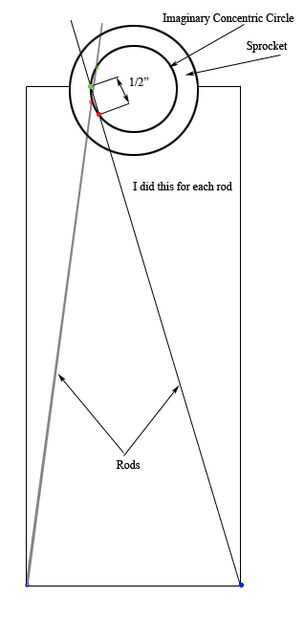

Para determinar las longitudes de varilla necesitadas, he creado a esta guía de imagen para mí (arriba). Dibujé un modelo a escala el diseño del panel. Sólo uno de tamaño medio, desde el otro lado será un espejo del otro lado. También, sólo dibujó el panel de tal manera que las esquinas están donde las varillas entrará en el escritorio (5/8" de los lados a lo largo).
Por lo tanto, lo primero que hice fue alinear el piñón en el centro del tablero. Luego, dibujé un círculo concéntrico en la rueda dentada (utilice una brújula) que me permita hacer un agujero de 3/8 de pulgada para las conexiones de la barra. Estaba tratando de lograr una traducción de 0.5" en todas las cuatro barras al abrir o cerrar. Para ello encontré dos puntos en el círculo concéntrico en la rueda dentada que son colineales con la esquina de la barra se traducen. Los dos puntos (he marcado los verde-abierto y cerrado rojo) deben ser que el traducible a distancia aparte (0.5"). Después encontré la línea correcta, he encontrado la longitud del carril. La longitud es la distancia entre los puntos verdes y azules. Dibujando la imagen a escala, yo podría simplemente escalar para encontrar la longitud del carril correcto.
