Compartimientos de la flotación en canoa (2 / 10 paso)

Paso 2:

DÓNDE EMPEZAR

Información de transporte de Canadá "Normas de construcción de pequeñas embarcaciones"

"Casco requisitos de diseño y cálculo de recomiendan capacidades máximas para los buques no más de 6 metros de longitud"

Las guarniciones abrumado peso (Ws) del buque y permanentemente instalado, excepto el motor y el motor relacionadas con el equipo, se determinará como sigue:

WS = ∑ Whk + Kd. WD + 0,69. WF

Donde:

WS = peso inundado en kilogramos de buque y accesorios que no sean de motor y equipos de motor

Whk ∑ = Wh1k1 + Wh2k2 + Wh3k3... Wh1, Wh2, Wh3... = el peso seco en kilogramos de distintos materiales utilizados en la construcción del casco

K1, k2, k3... = un factor de conversión aplicado al peso de cada pieza del material del casco (Wh), para convertir el material seco (h) para un peso equivalente al sumergir en agua fresca según lo determinado por la tabla 4-3

KD = factor de conversión aplicado al peso de la cubierta y superestructura, para convertir el peso del material seco a un peso equivalente al sumergir en agua fresca según lo determinado por la tabla 4-3 en este documento.

WD = peso de la cubierta y superestructura en kilogramos

WF = peso en kilogramos de guarniciones permanentes no incluidos en el importe de la flotabilidad necesaria (Wfl) para canoas se determinará mediante la siguiente fórmula de Wd:

WFL = Ws + 0,85. Somos + 0,55. WD + 0,1. WL

Donde:

WS = peso inundado de la canoa en kilogramos

Nos = peso seco de la instalada del motor

WD = peso seco de la batería en caso de un motor eléctrico

WL = la carga bruta máxima en kilogramos, menos el peso de la batería y el motor instalado.

El volumen de material de flotabilidad (Vb) en metros cúbicos se determinará como sigue:

VB = Wfl / (1000-1,05 × Wb)

Donde:

WB = peso en kilogramos de 1 m³ de flotabilidad material utilizado Wfl = calculado en 4.4.1.4.3 o 4.4.1.4.4 de este documento.

Estimar el volumen de la cámara de flotación necesario para mi canoa:

Canoa peso 55 kg / 121Kg

20 kg / 44kg de fibra de vidrio laminado con gravedad específica = 1.5, factor k

35 lb / 77kg de madera de cedro con una gravedad específica = 0.48, k factor-1.080 kg

para la cubierta = 0 kg

accesorios = 0 kg

Inundado de peso = Ws = 44kg (0,33 k hecho.) + 77kg (-1.08 k hecho.) + 0 + 0 = (-68.6)

** ligeramente positivo debido a la madera

Flotabilidad requerida = Wfl = (-68.6).85 (0) + .55(0) + .1(660)

** asumir 2 – 150lb people(660kg) pero peso en agua es aproximadamente 1/9 peso real dependiendo de densidad ;)

Nota 0 kg para el motor, 0 kg para la batería casi neutro flotabilidad con 2 personas en una canoa abrumada por lo que la canoa no realmente le ayudará a mantenerse a flote si estás sentado en ella lleno de agua.

Por lo tanto asumir que tiene una flotabilidad de 660kg asumir Wfl = 660

Entonces el volumen requerido es: Wfl/1000 – 1.05(0)

** Nota: el aire es 0 peso volumen requerido = 0,66 metros cúbicos o pulgadas cúbicas aproximadamente 1000

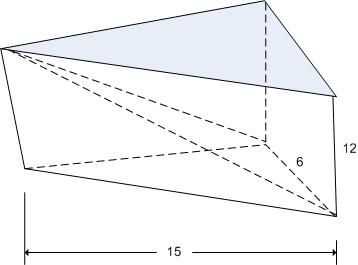

Volumen de mis cámaras de es (3 X 15 X 12) / 2 pulgadas cúbicas = 270 pies cúbicos pulgadas.

Por supuesto esto es una estimación burda pero esto debe proporcionar a 1/2 la flotabilidad necesaria para 2 personas. Apenas adecuado, por mis cálculos, pero mejor de lo que fue sin las cámaras.
