Compatible con mano protésica con Control sensoriomotor y la retroalimentación sensorial para amputados de la extremidad superior (2 / 19 paso)

Paso 2: Diseño mecánico Resumen

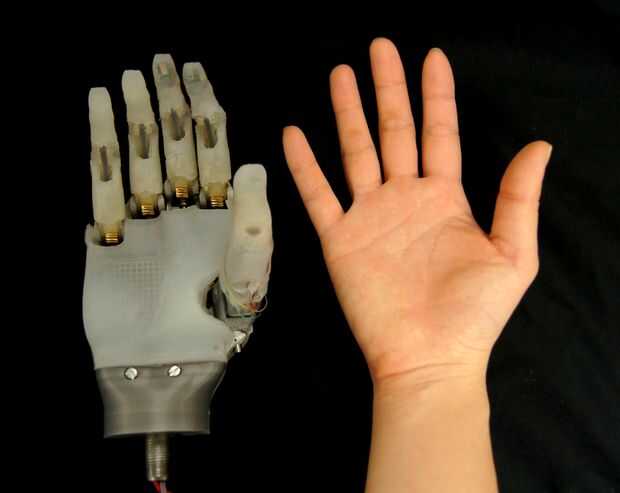

Como se puede ver en las fotos, esta mano protésica es pequeña!

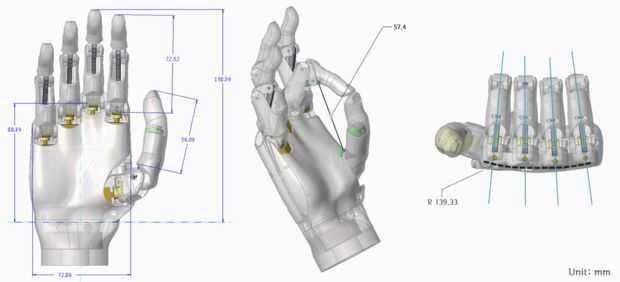

El tamaño total de la mano está en 50% hembra Antropometría.

Todos los componentes necesarios para la construcción de esta mano protésica pueden integrarse incluso en esta pequeña mano!

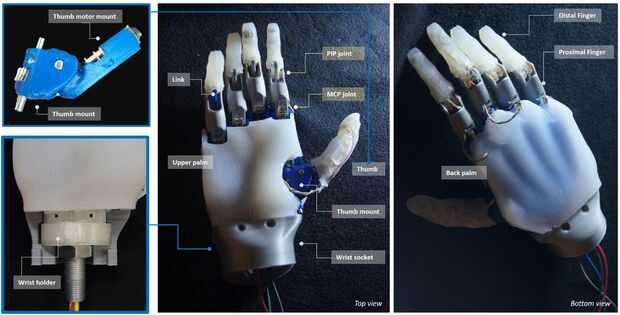

Esta mano protésica consiste principalmente en 3 partes mecánicas.

  • Parte rígida: (Paso 3: impresión 3-d)

    • Dedo proximal
    • Enlace
    • Palma posterior de hueso
    • Hueso superior de la palma
    • Montaje del motor del pulgar
    • Montaje de pulgar
    • Tomas de la muñeca
  • Parte semirígida: (Paso 3: impresión 3-d)
    • Hueso distal de dedo
    • Hueso del pulgar
    • Soporte de muñeca
  • Suave de la parte: (Paso 4: fundición/moldeo de silicona)
    • Distal dedo
    • Pulgar
    • Palma posterior
    • Palma superior
