Compatible con mano protésica con Control sensoriomotor y la retroalimentación sensorial para amputados de la extremidad superior (4 / 19 paso)

Paso 4: Modelos CAD impresión 3D

Usé el Makerbot Replicator 2 X principalmente para filamento flexible impresión (SemiFlex) para la estructura ósea y Ultimaker 2 extendido para impresión de las estructuras corporales.

He intentado imprimir el hueso con NinjaFlex así pero la calidad impresa de SemiFlex fue mucho mejor y la mayor rigidez de SemiFlex era más apropiada para el empalme obediente del dedo distal.

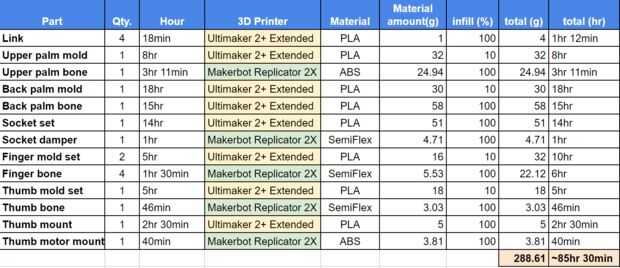

La tabla anterior muestra el tiempo estimado para la impresión de cada parte y el material, la impresora 3D que usé.

Usted puede descargar archivos CAD (Mold.zip, Main.zip) aquí, también puede verse a través de Thingiverse

Aquí subí dos versiones. Izquierdo y derecho.
