Paso 10: Frambuesa PI Mods redux
Este paso fue cubierto en el diseño instructivo con cambios menores, como se ha mencionado aquí.

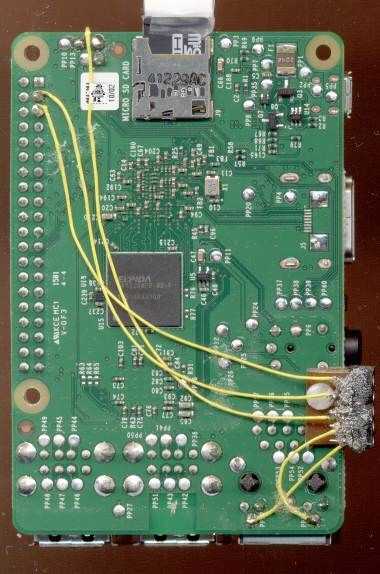

Cinco señales de la Raspberry PI (modelo B 2) y los trajo a un agregado cinco pines zócalo de encabezado en el PI:

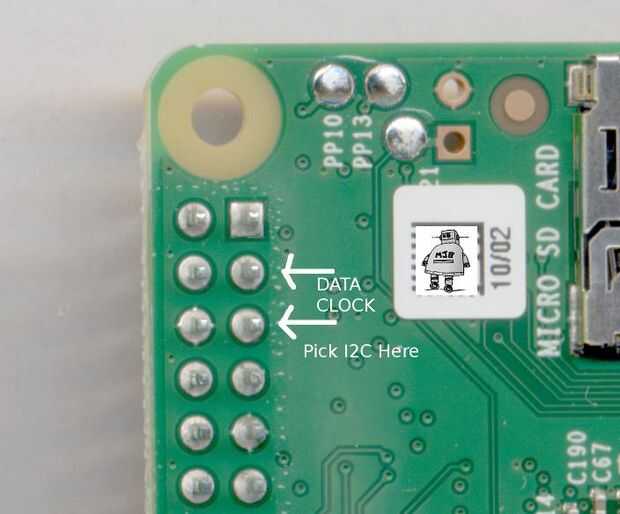

- Reloj I2C y datos (desde la cabecera de 40 pines)

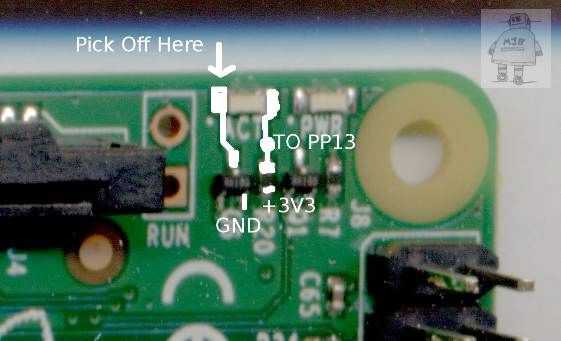

- La luz de actividad de la SD-tarjeta (desde el LED del otro lado: no PP13 como se esperaba)

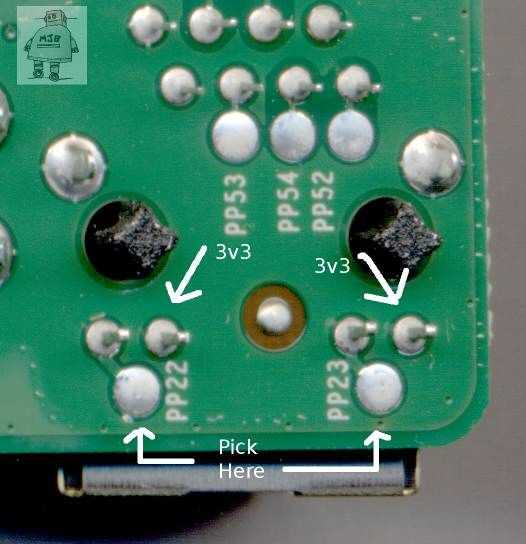

- La toma de red LED (para luces de actividad de red)

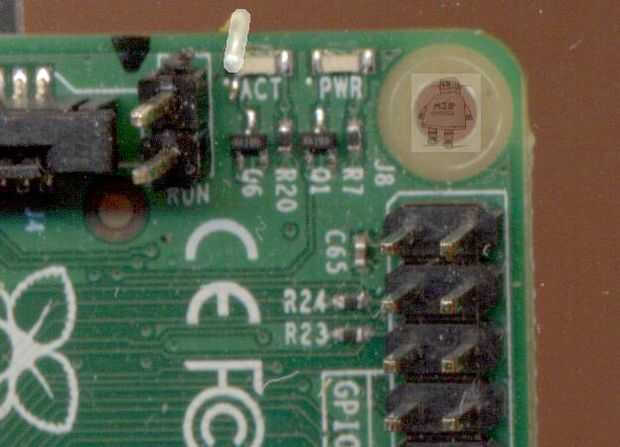

Usted también necesitará un par de pines de soldadura en la PI en las "ejecución" pins situado al lado del conector de la DSI. El exterior es "0v" y el pin interno es la línea "Run/Reset".
Similares pernos (solos) se agregaron a la memoria stick y wifi dongle, mira hacia el diseño instructivo para más detalles.
