Compilación electrónica de Pinebox (11 / 18 paso)

Paso 11: Edificio Consejo IO superior 3

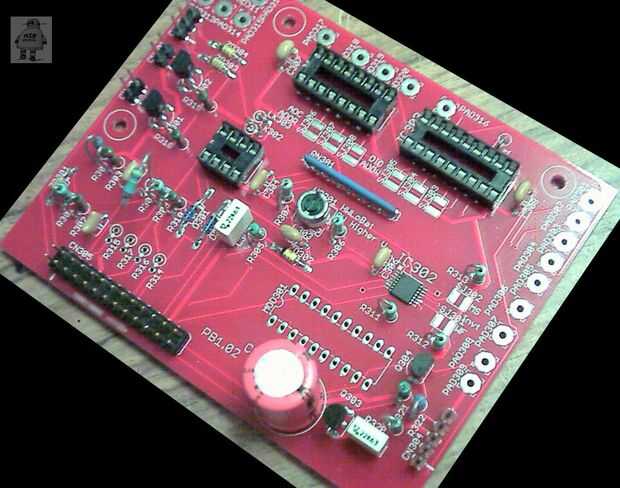

Otra vez ajuste el chip SMT primero comprobar cortocircuitos entre los polos y compruebe que todos los pines conectan donde deben.

Caben todas las demás partes, recordando los vínculos LK302/LK303.

Dejar de lado el IC301, IC303 y IC304 (pero fit sockets)

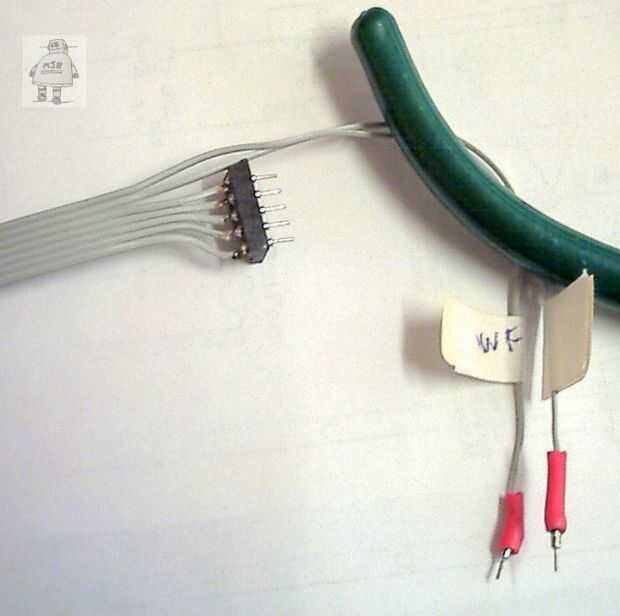

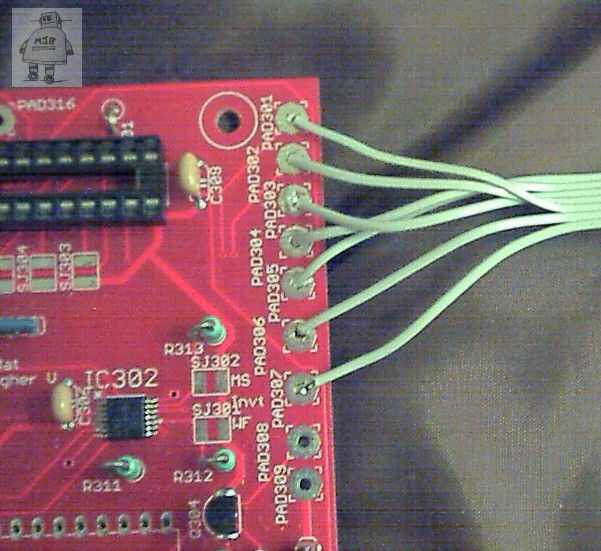

Hacer que el plomo volando para recoger señales esenciales de la Raspberry PI (I2C, red LED, LED de tarjeta SD) y del memoria modificada stick wifi dongle (actividad LEDs). Otra vez este plomo se acortará en el final de PCB más adelante, así que sobre el tamaño.

Este conductor se construye el mismo tipo de zócalo del IC dio vuelta pines que el conector recolección de frambuesa PI de. Las clavijas individuales son individuales sólo pins de la toma, expulsado y soldada en el extremo de los cables. Un pequeño manga aislante protege fortalece esta Unión.

Hacer la 2 pines molex cable (esto proporciona el terreno común entre esta placa y el PI, durante la prueba) de "reset".

Ajustan de una manera 26 IDC lleva entre 3 y 2.
