Paso 15: Poder colas
Ahora que todo parece estar trabajando y ajustadas, las cargas simuladas pueden reemplazarse con las colas de poder real para el PI, pantalla y hub USB. Son todos un poco demasiado tamaño demasiado y necesite acortar más adelante.

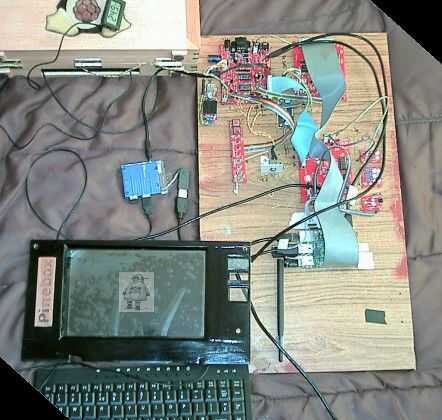

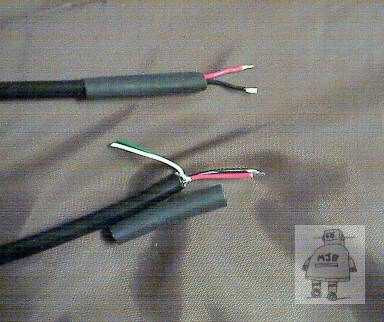

Las colas de micro-usb se hacen de un micro-usb para cable USB, corte a la longitud. Se corta la pantalla (shield), el par de "datos" verde y blanca doblado hacia atrás y desliza una funda termo retráctil sobre aislar todo.
Se corta la cola del gato de la C.C. mini de la fuente de alimentación original para este hub USB. Tiene un pequeño barril conector (1,0)? de mm DC.
Utilizar esto para poder PI PI (5V/2 - siempre en) HDMI (5V/3 - a veces en), revisé los + 5V tren en PI, hub USB y HDMIPI cuando se carga. Se introducen leves gotas extras debido a los cables y conectores micro-usb.
Resultado:
5V/2: frambuesa PI 5.08V (a bordo)
5V/3: Hub USB (puerto de salida) 5.30V, HDMI PI 4.99V (a bordo)
Nota: Un capacitor C117 fue añadido a la función "ahorro energía" para frenar un poco este carril de dentro y fuera de corte. La pantalla HDMI PI "engulle" una repentina irrupción cuando para arriba que estaba causando caídas en los + 5V/2 carril, haciendo que la luz PI blink y a veces incluso reinicie. Que no era lo esperado, pero ahora es fijo.
