Paso 1: Preparación de la construcción

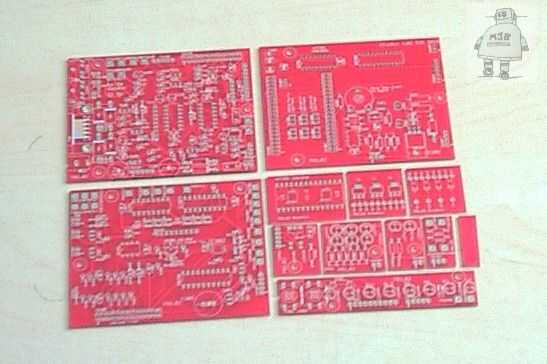

Al final de la última instructable, estaba esperando los PCB terminados para las cuatro placas volver de fabricación.
Nota: Un par de errores menores se arrastró, por no enviar la revisión final final :( Nada importante, pero un par de correcciones a la colocación de la pantalla de seda y una "restricción" en pistas para correr por en medio de mis puentes de soldadura. Sé que hay soldadura resistir allí, pero parece una mala idea.
Nota: Todos otros conocidos errores/ajustes a continuación han sido corregidas en los esquemas y PNGs adjunto a este instructivo.

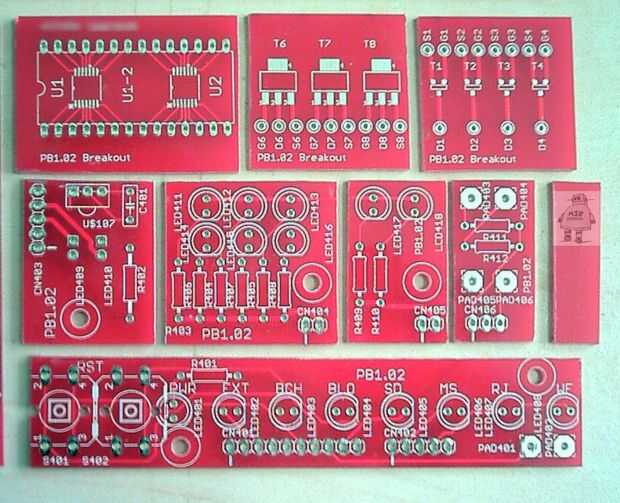

Antes de armar el PCB, las juntas auxiliares PCB necesitan dividir en mini 9 PCB, que es más fácil hacerlo antes de rellenar las juntas.
Corte a lo largo de las pesadas líneas blancas, a partir de dos cortes horizontales que se completa, entonces todos los cortes verticales y poner en orden los bordes.
Esto implicará cortar algunas pistas que cruzan las líneas, pero son pistas no crítico que pasen del tablero y están diseñadas para ser picado por. Sólo existen para apaciguar el router del águila.

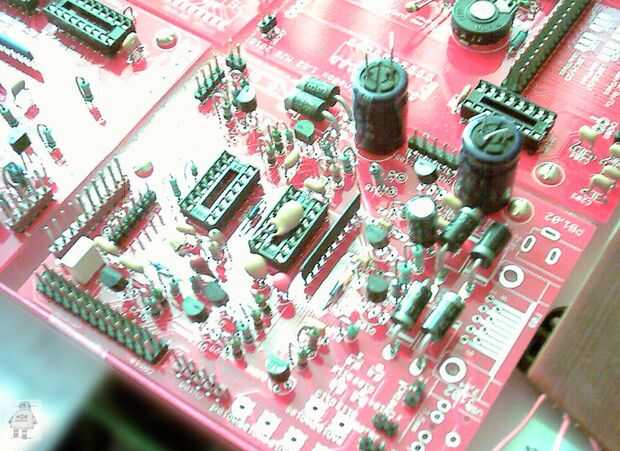

Preformada todos los cables de componentes comprobar las huellas emparejan y cambiar algunas piezas proto-mecanografiar (ollas grandes, piezas sobre cables) con las piezas correctas.
