Compilación electrónica de Pinebox (2 / 18 paso)

Paso 2: Preparación para la prueba

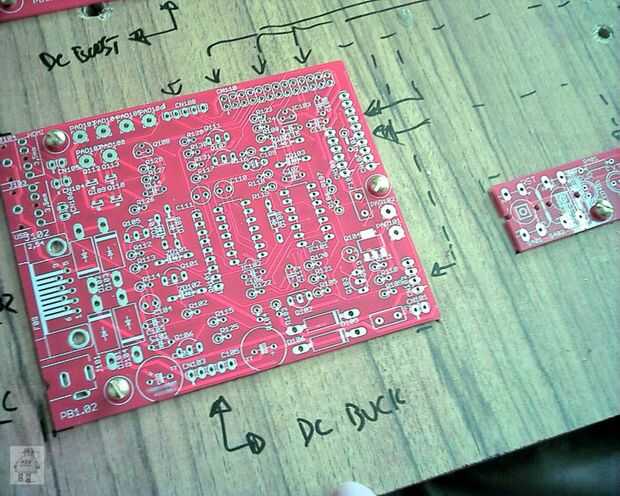

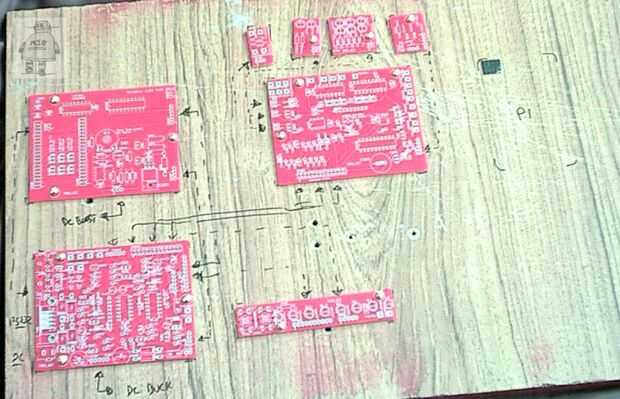

Montado todo el split PCB en un pedazo de MDF para el montaje y pruebas, mediante tornillos de latón en los orificios piloto. Esto es mucho más accesible que el tratar de hacerlo dentro de la caja real madera!

Cables de interconexiones "Tethered" salió demasiado largo, para que ellos puedan alcanzar del tablero cuando espaciadas como este y recortan más adelante al final Junta soldada.

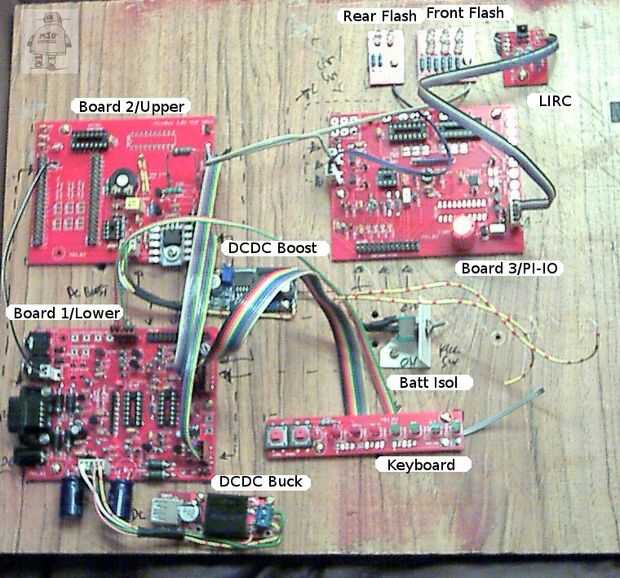

El Raspberry PI y dos convertidores DC-DC se unirán estas placas después, como se muestra en la última foto de más adelante en el proceso de pruebas.
