Paso 3: Construcción de tableros de ayudante
Hagamos que los pedacitos más pequeños, fáciles fuera del camino.
Todas las piezas se montan en el costado del componente, pero algunos cables (más adelante) se montará desde el revés de la Junta, dependiendo de cómo se monta la Junta en el caso.
Nota: Me olvidé de marcar el pin 1 de los conectores en la parte posterior de la Junta, como un número de estas placas va cara en uso. Corregida mediante la adición de una pequeña pista de cobre "1" al lado del pin 1.

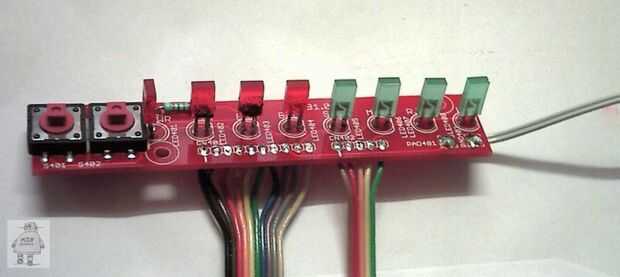

Teclado:
Las longitudes de LED necesitan ser ajustado para que coincida con la altura del interruptor, más espesor del estuche (madera), para que mienten al ras con la superficie exterior montado.
El LED power está doblado y, para estar más cerca del interruptor.
En PAD401-402 añadir una cola de alambre corto, que el interruptor de láminas caso cerrado más adelante.

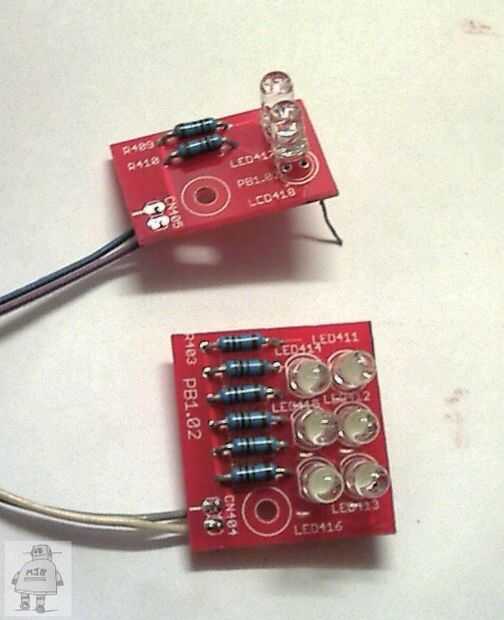

Flash de frente/parte posterior:
Estas placas están montadas "boca abajo" en el caso de uso normal.
Longitudes de LED se deben ajustar para que coincida con los agujeros de la cajas, por lo que puede montar la junta plana con los LEDs en la posición correcta, antes de soldar, más fácil hacerlo con las placas montadas en la caja, con los LEDs sueltos.
"Atrás" LED pase a través de dos orificios en el caso de madera y se espacian ligeramente apagado, el "frente" LED presione contra un difusor y plana a la Junta.

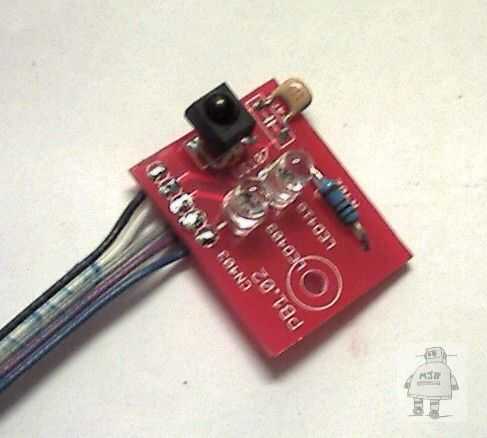

LIRC (control infrarrojo):

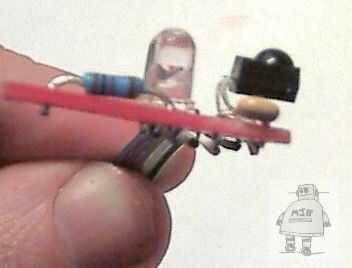

Esta tabla es también cara abajo en uso. El receptor LED e IR tocar una ventana de vidrio. El chip de IR RX tiene que plegarse a la Junta como se muestra (yo desde moví las teclas hacia abajo un poco para hacer este doblez menos extremo!), y el condensador en la esquina superior derecha tiene que plegarse a la Junta.

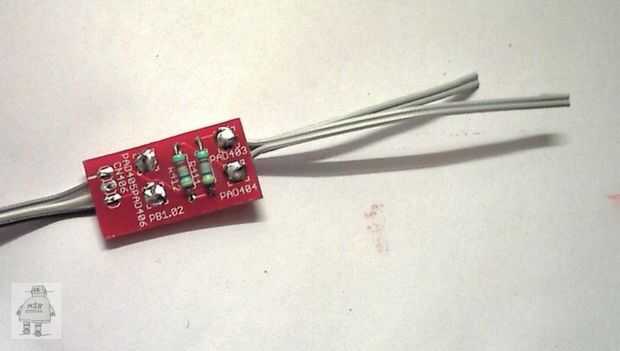

Dirección de cámara:
Esta placa se fija al lado de la cámara spinner. Un par de 2-core "colas" se conecte en los microinterruptores en la ruleta para detectar su dirección.
