Compilación electrónica de Pinebox (4 / 18 paso)

Paso 4: Añadir tomas de cola atadas

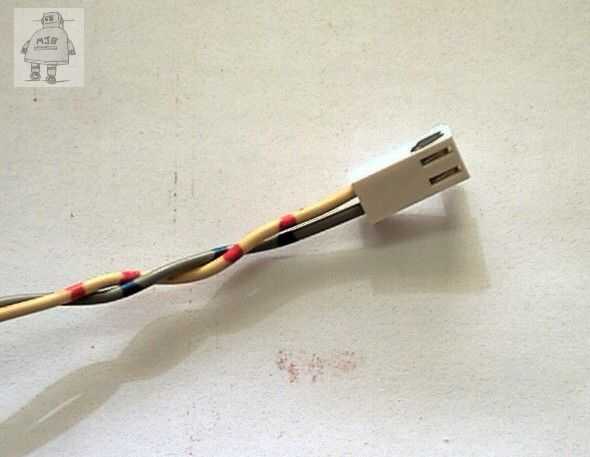

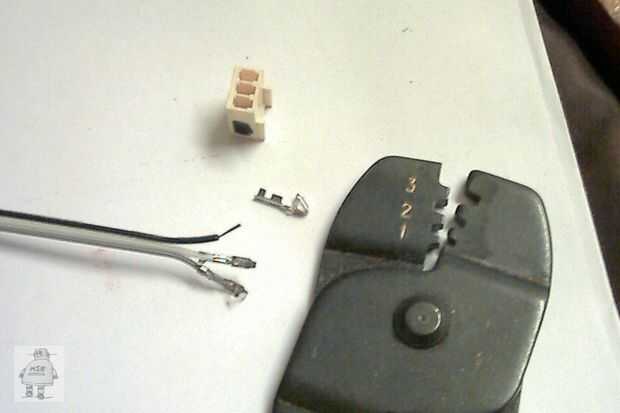

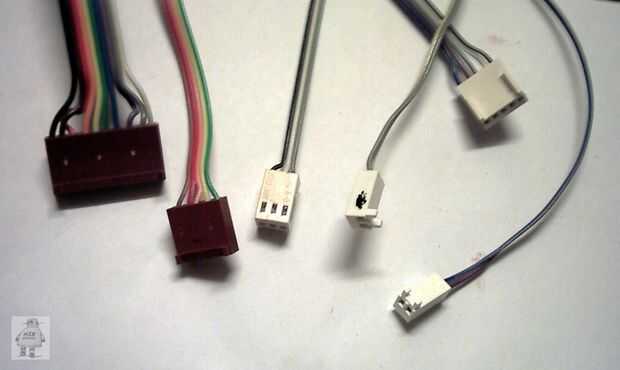

Todos los consejos anteriores tienen "colas" tethered atados, con conectores molex prensado terminarles. Más tarde, después de la prueba, se acortará los extremos soldados para obtener la longitud correcta.

Marcan claramente el pin 1 de los enchufes, tapones para evitar accidentes!

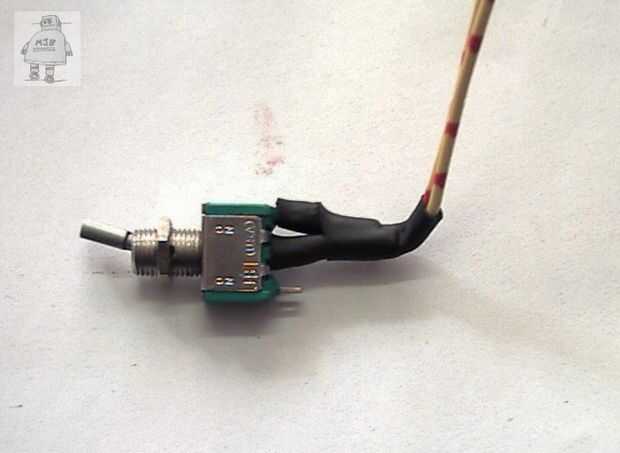

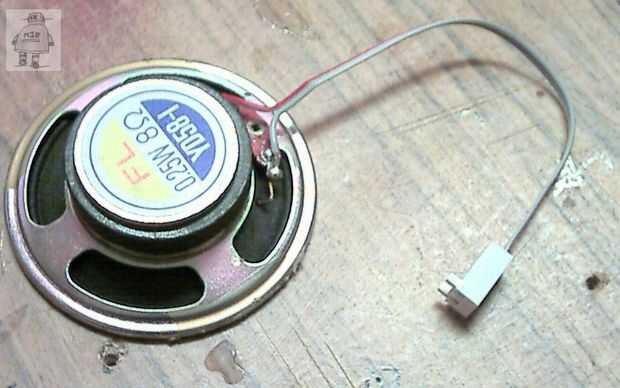

El paquete de baterías, altavoces, interruptor necesitan pares de los cables de conexión, sobre todo a tomas de 2 pines. El interruptor fue difícil en el final.

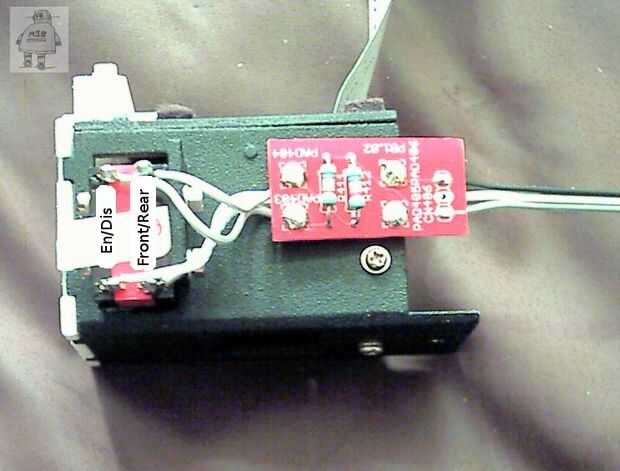

Y por último, el tablero cambio de cámara fue soldado al microinterruptor doble en la ruleta de la cámara.
