Paso 8: Edificio cargador/paso a través del tablero 2
Nota: Debido a un posible error en las partes de la vida real vs águila TO220 huella, el orificio de montaje para IC202 se alinean correctamente. Esto significa doblar las piernas en un duro 90 grados al lado de la viruta. Para presentar el agujero hacia fuera 2-3mm para alinearlo. Afortunadamente, esto no golpea las pistas al lado del agujero. Estas pistas se han movido en los actuales diseños de PCB, para dejar espacio para esta corrección!

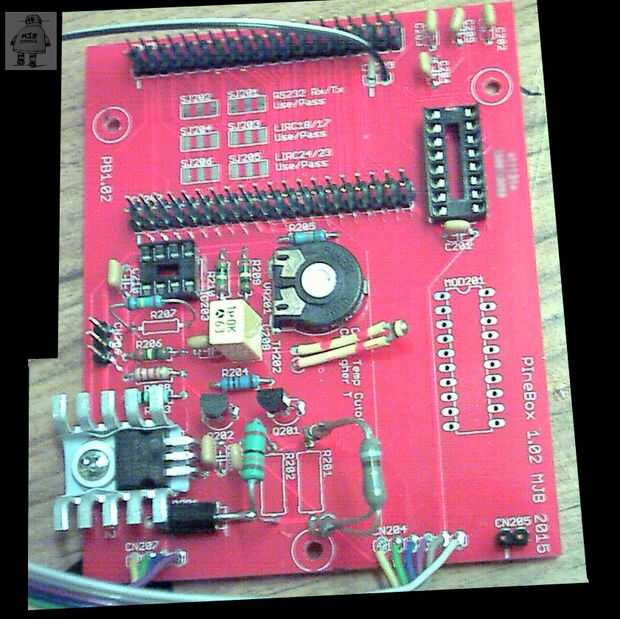

IC202 Monte primero y el disipador térmico y aislante hacia abajo antes de soldarlo. El aislante impide que el disipador de calor todo en + 29V. El perno tiene un aislante alrededor de él (un montaje de "sombrero").
Encajar todas las piezas excepto IC203 (zócalo solamente) y dejar los puentes soldados abierto por ahora.
TH202 tiene piernas largas, al espacio de la Junta y otros componentes (se movió más lejos en los archivos de Eagle). Manga de estos y doblar casi plano al tablero como se muestra
SK203/204/207 necesidad atado lleva extralargo, con Molex conectores de engarce en el otro extremo para conectar al tablero 1. Estas cortadas más adelante (y soldadas en la parte inferior en su lugar, para llevar hasta tablero 1).
Nota: R207 está "en el aire" porque no estaba seguro si el valor es correcto. Fue y consiguió clavar correctamente más adelante... R201-202 están "al aire" porque calentará y han permanecido allí.
