Complemento de lapso de tiempo a una cámara digital Rollei (3 / 14 paso)

Paso 3: Detección de la función

En el mundo digital existen sólo dos Estados para cualquier parte del circuito: se aplica un alto voltaje o bajo voltaje es aplicada, o corto hablando un alto o un bajo. Alta y baja es EI Qué pilas usa. Si utiliza una batería de iones de litio, entonces alto podría ser todo por encima de 3, 5V. Si funciona con dos baterías de NiMh tamaño AA entonces alta significa todo sobre 2.2V.

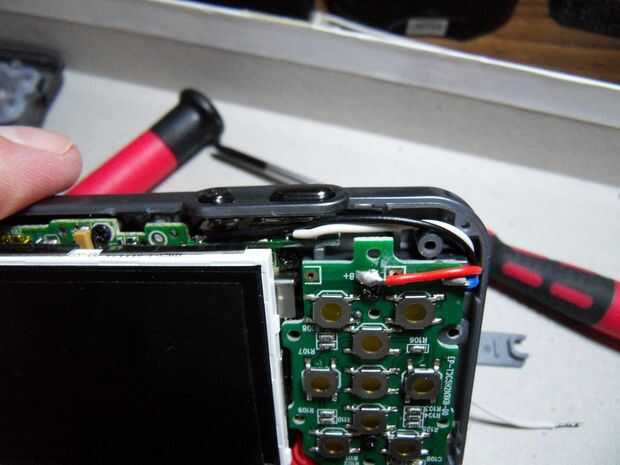

La cámara Rollei tiene en uno de los pines del interruptor ON/OFF una, mientras que el otro es baja. Cuando se presiona el botón, el pin previamente bajo obtiene una señal alta y la cámara está activada o desactivado. Esto también funciona si la señal de alta viene desde otro lugar pero al otro lado del botón, así que necesitamos solamente un perno (el previamente bajo) para controlar la funcionalidad de encendido/apagado.

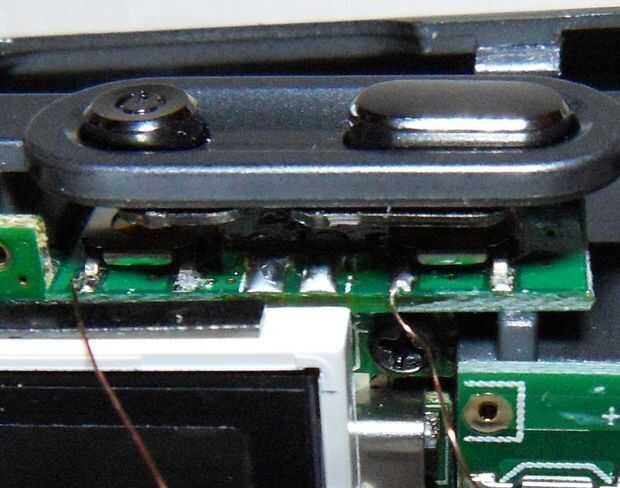

Con el botón de liberación es el mismo. Cuando la cámara esté encendida, uno de los pines es alta, el otro es baja. Cuando se presiona el botón de liberación, el perno alto previamente obtiene hacia baja. Es que el segundo pasador que necesitamos controlar el obturador.

Somos afortunados, como sólo tenemos que manejar estos dos pines para controlar la cámara!
