Paso 1: introducción

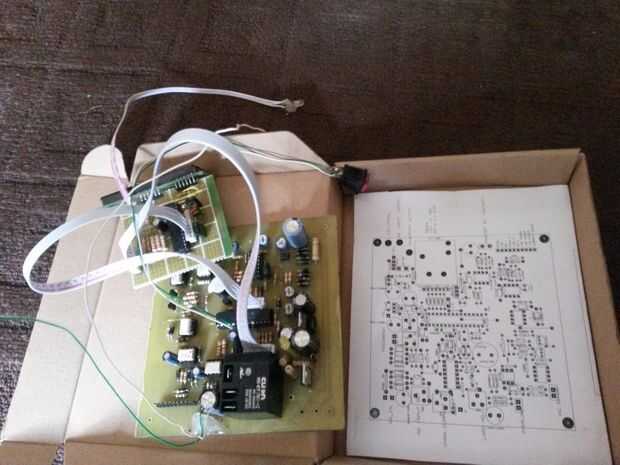

La PCB del inverter es fácil de montar siguiendo la etiqueta de los componentes que se insertará. La elección de la tensión que se utilizará para alimentar el inversor desde 12v hasta 96v depende de kva que está diseñando. para cualquier configuración, un relé de 12v es para uso. El M.C.U con son el Microchip PIC16F72A y PIC16F876AFEATURES del arriba esquemático son declaró a continuación:
INVERSOR PROTECCIÓN: BATERÍA BAJA APAGADO: SOBRE CARGA APAGADO ENTRADA: O/P CCT CORTO CIERRE ENTRADA: ENTRADA DE APAGADO POR ALTA TEMPERATURA: BATERÍA BAJA: PITIDO INICIAL EN 11 V: INVERSOR APAGADO ABAJO EN 10.5 V: RETARDO DE 10 SEGUNDOS ANTES DE CARGAR: REGULADOR DE VOLTAJE AUTOMÁTICO [ENTRADA: 180 V - 240 V] [SALIDA: 211 V - 232 V] INVERSOR MONITOR: PANTALLA LCD DE 16 * 2: INDICADORES LED: LED DE ERROR: ZUMBADOR
