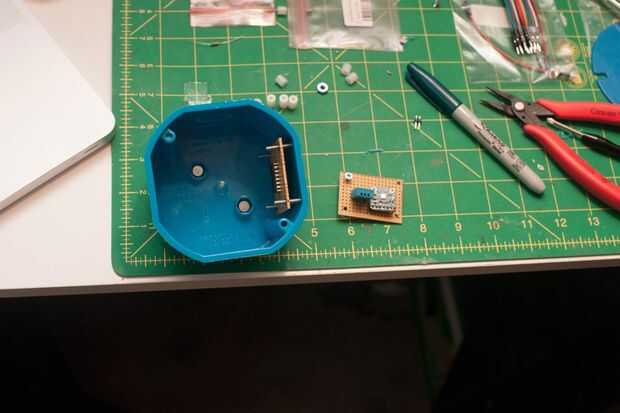

Paso 3: Gabinete de control remoto para temperatura, humedad, presión

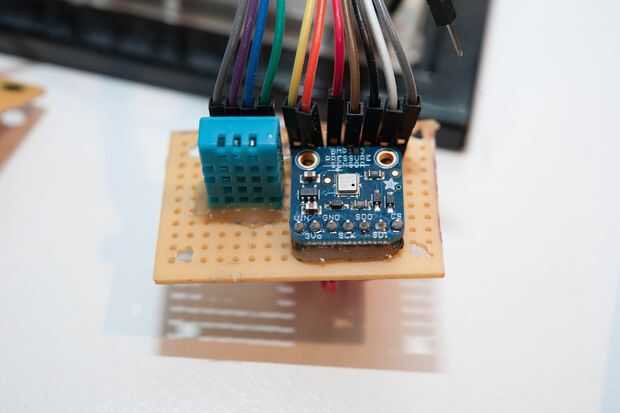

Esto es donde almacenado los sensores de temperatura, humedad y presión, así como "gancho ups" para el calibrador de lluvia, dirección del viento y sensores de velocidad de viento.

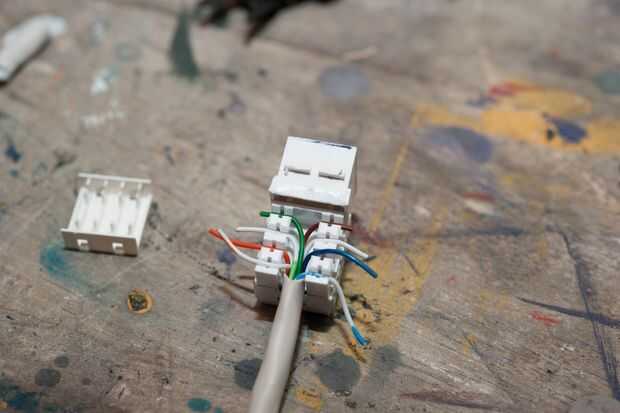

Es todo muy sencillo, aquí los pernos conectan vía los cables de ethernet a los pernos requeridos en la Raspberry Pi.

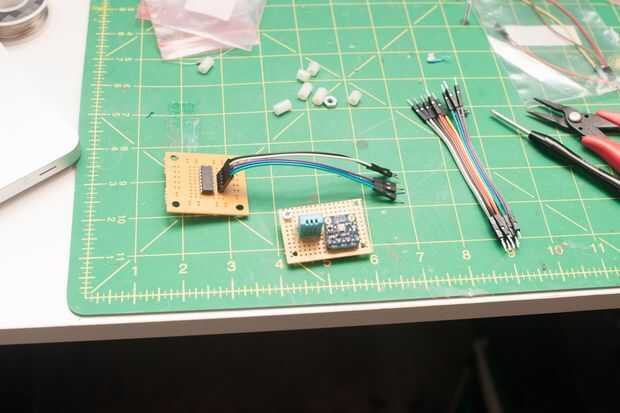

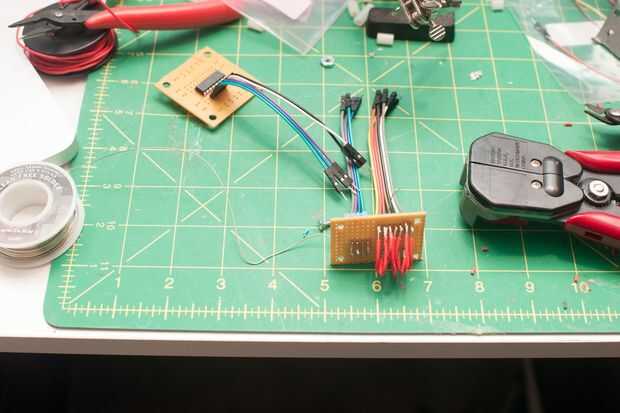

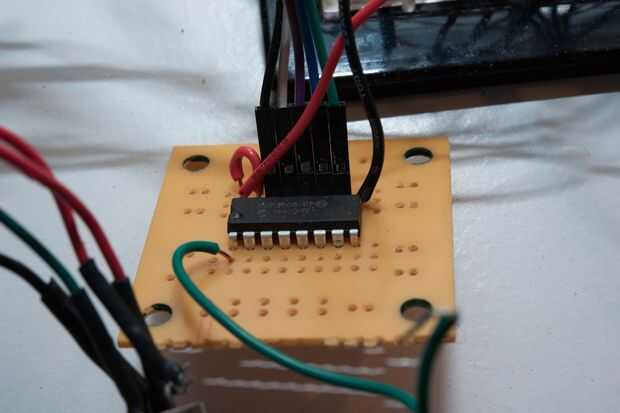

Intenté utilizar sensores de Digital donde pude y luego se agregan cualquier análogo en el 3008 MCP tarda hasta 8 analógicas que fue más que suficiente para mis necesidades, sino que da espacio para mejorar / ampliar.
Este recinto está abierto al aire (tiene que ser para la presión, humedad y temperatura exacta). Se extraen los agujeros inferiores hacia fuera, así que dio algunos de los circuitos de un aerosol de un aerosol de recubrimiento Conformal de silicón (usted puede conseguir en línea o en un lugar como la electrónica de Fry). Que debe proteger el metal de cualquier humedad, aunque tienes que tener cuidado y no usarlo en algunos de los sensores.
La parte superior de la caja es también donde se ajusta el sensor de velocidad del viento. Fue una sacudida para arriba, pude han puesto la dirección del viento de la velocidad o el viento en la parte superior, no veo ninguna ventaja importante de uno sobre el otro. En general desea que ambos sensores (viento dir y velocidad) donde lo suficientemente alto, edificios, vallas, obstáculos no interfieran con las mediciones.
