Paso 9: diodo

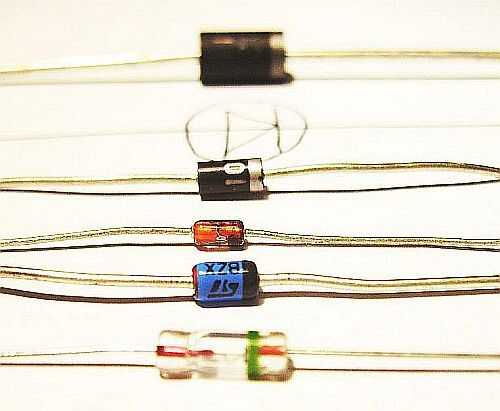

Un diodo es un componente electrónico especializado con dos electrodos llamados ánodo y cátodo. La mayoría de diodos están hechos con materiales semiconductores como silicio, germanio y selenio. Pueden utilizarse diodos como rectificadores, limitadores de señal, reguladores de voltaje, conmutadores, moduladores de señal, mezcladores de señal, demoduladores de señal y osciladores.
La propiedad fundamental de un diodo es su tendencia a conducir corriente eléctrica en una única dirección. Cuando el cátodo está cargado negativamente en relación con el ánodo en una tensión superior a un cierto mínimo llamado ventral hacia adelante, luego la corriente atraviesa el diodo. Si el cátodo es positivo con respecto al ánodo, es el mismo voltaje que el ánodo o es negativo por un monto inferior la tensión ventral hacia adelante, entonces el diodo no conduce actual. Esto es un punto de vista simplista, pero es el caso de diodos como rectificadores, interruptores y limitadores. El voltaje forward breakover es aproximadamente de seis décimas de un voltio (0.6 V) para dispositivos de silicio, 0.3 V para dispositivos de germanio y 1 V para dispositivos de selenio.
Voltaje de avería
Si un grande que suficiente voltaje negativo se aplica al diodo, dará y permitir que la corriente fluya en sentido inverso. Este voltaje negativo grande se llama el voltaje de avería. Algunos diodos están realmente diseñados para operar en la región de ruptura, pero para diodos más normales no es muy saludable para que puedan ser sometidos a grandes tensiones negativas. Para los diodos normales que esta tensión de ruptura es alrededor - 50V - 100V, o aún más negativas.

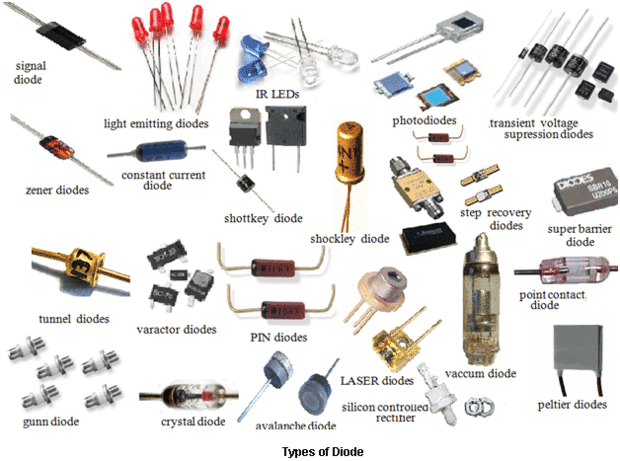

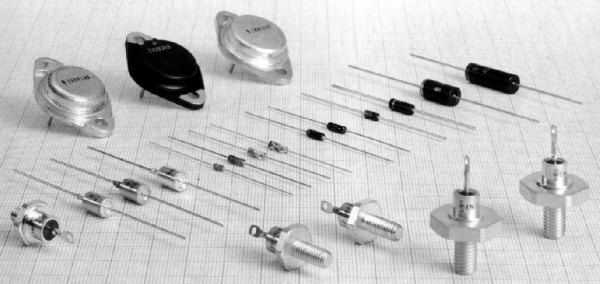

Tipos de diodos
Muchos tipos diferentes de diodos están hoy en uso en electrónica. Los diferentes tipos tienen sus propios usos especializados. Sólo voy a comentar acerca de los tipos más comunes.
Diodo rectificador:

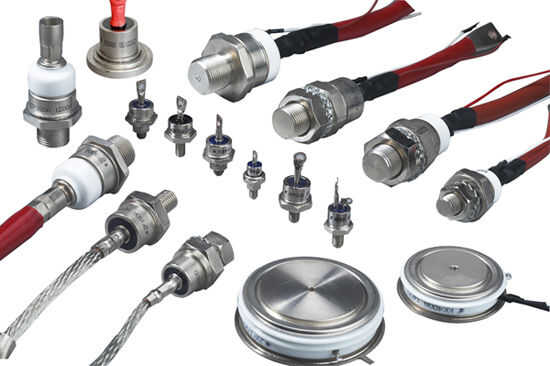

Estos diodos son utilizados para rectificar la alterna entradas de energía en fuentes de alimentación. Un rectificador o un diodo de potencia es un diodo estándar con una mucho mayor corriente nominal máxima. Esta corriente superior valorar generalmente viene a costa de una mayor tensión. El 1N4001, por ejemplo, tiene una corriente nominal de 1A y una tensión de 1.1V.
Diodos de señal:
Un diodo de pequeña señal es un pequeño semiconductor no lineal que se utiliza a menudo en los circuitos electrónicos donde las frecuencias altas o pequeñas corrientes participan en televisión, radio y circuitos de lógica digitales. Diodos de pequeña señal son más pequeños en tamaño en comparación con diodos de potencia normal. Suelen tener una caída de tensión directa de media-alta y una baja corriente nominal máxima. Un ejemplo común de un diodo de señal es the1N4148. Muy general propósito, tiene una caída de tensión típica de 0.72V y una valoración actual avance máximo de 300mA.
Diodos Schottky:
Estos diodos tienen menor caída de tensión directa en comparación con los diodos de Unión PN de silicio ordinario. La caída de voltaje puede estar en alguna parte entre 0,15 y 0,4 voltios en corrientes de baja, en comparación con el 0,6 volts para un diodo de silicio. Para lograr este rendimiento, estos diodos se construyen diferentemente de los diodos normales, con el metal al contacto del semiconductor. Diodos de Schottky se utilizan en aplicaciones de RF, aplicaciones de rectificador y diodos de sujeción.
Diodos Zener:
Diodos Zener son los marginados raro de la familia de diodo. Generalmente son utilizados para realizar intencionalmente la corriente inversa. Zener está diseñado para tener una tensión de ruptura muy preciso, llamada interrupción de zener o tensión zener. Al suficiente corriente funciona en reversa por el zener, la caída de voltaje a través de ella se mantendrá constante en la tensión de ruptura. Aprovechando su propiedad de descomposición, Zener diodos son de uso frecuente para crear un voltaje de referencia exactamente su voltaje Zener. Se puede utilizar como un regulador de voltaje para cargas pequeñas, pero realmente no están hechas para regular el voltaje a circuitos que se tire a cantidades significativas de corriente.
Diodos emisores de luz:
Como los diodos normales, LEDs sólo permiten actuales a través de una dirección. También tienen un grado de tensión, que es la tensión necesaria para ellos para iluminar. La clasificación de VF de un LED es generalmente mayor que la de un diodo normal (1.2 ~ 3V), y depende del color que emite el LED. Por ejemplo, la tensión de paso nominal de un Super brillante LED azul es unos 3, 3V, mientras que del tamaño igual Super brillante LED rojo es sólo 2.2V. Discutir sobre LEDs más detalle más adelante.
Fotodiodo:
Fotodiodos se utilizan para detectar luz y función amplia, uniones transparentes. Generalmente, estos diodos funcionan en diagonal inversa, en donde incluso pequeñas cantidades de corriente, resultante de la luz, pueden ser detectadas con facilidad. Fotodiodos pueden utilizarse también para generar electricidad, utilizado como células solares y en fotometría.
Diodo de láser:
Este tipo de diodo es diferente del tipo LED, ya que produce luz coherente. Estos diodos encuentran su aplicación en unidades de DVD y CD, punteros láser, etc.. Diodos de láser son más costosos que los LED. Sin embargo, son más baratos que otras formas de generadores láser. Por otra parte, estos diodos láser tienen una limitada vida.
