Paso 10: LED

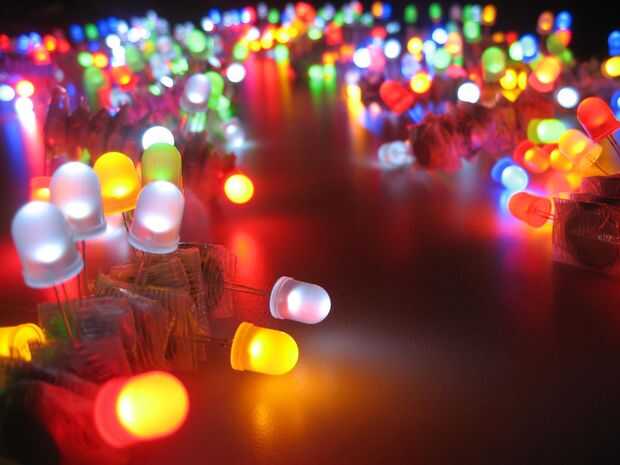

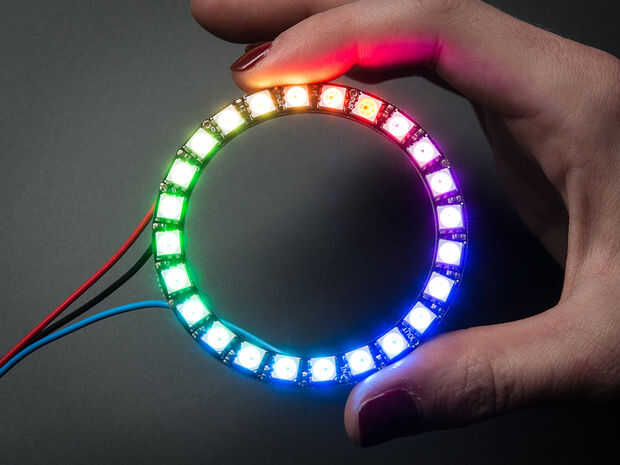

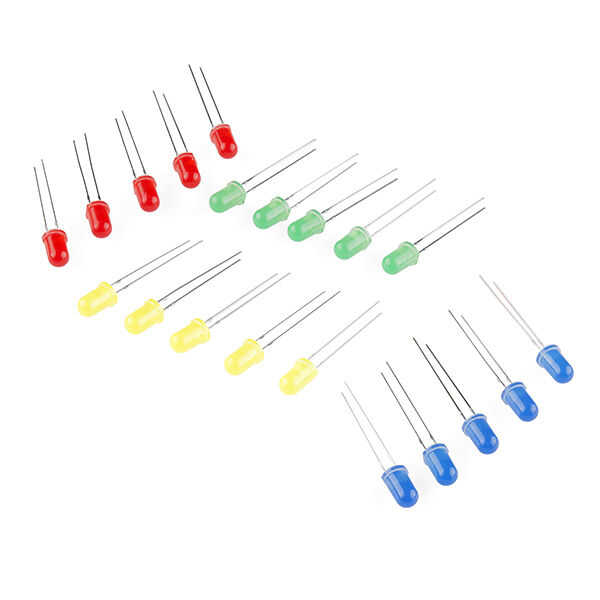

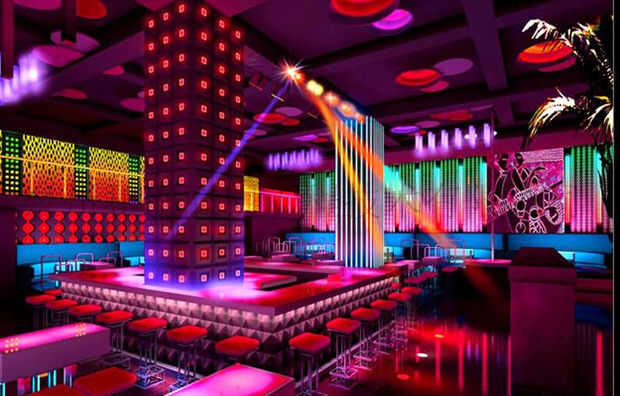

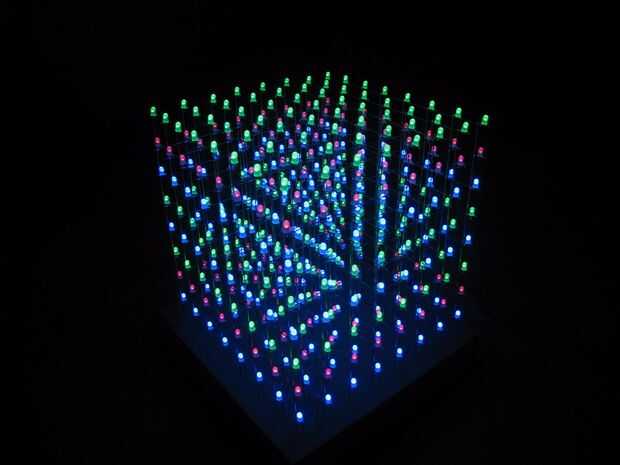

Diodos emisores de luz, comúnmente llamados LEDs, son héroes anónimos reales en el mundo de la electrónica. Hacer decenas de trabajos diferentes y se encuentran en todo tipo de dispositivos. Entre otras cosas, formar números en los relojes digitales, transmiten información de controles remotos, iluminan los relojes y decirle cuando los dispositivos están encendidos. Reunidos, pueden formar imágenes sobre una pantalla de televisión enorme o iluminar una luz de tráfico.

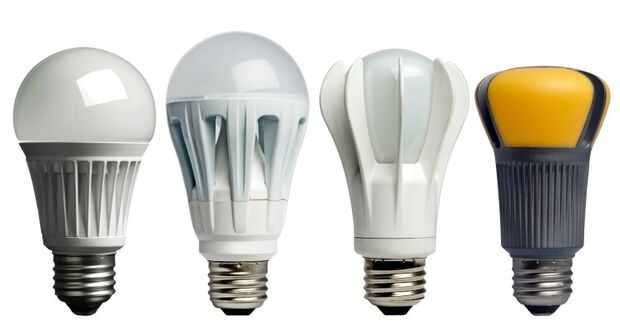

Básicamente, los LED son sólo pequeñas bombillas que caben fácilmente en un circuito eléctrico. Pero a diferencia de las bombillas incandescentes normales, no tienen un filamento que se queme, y no consiguen especialmente calientes. Iluminados únicamente por el movimiento de los electrones en un material semiconductor, y duran sólo mientras un transistor estándar. La vida útil de un LED supera a la corta vida de una bombilla incandescente de miles de horas. Diminutos LEDs ya están sustituyendo a los tubos que HDTV LCD para hacer televisores considerablemente más delgados.

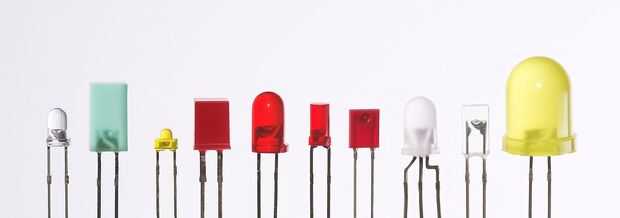

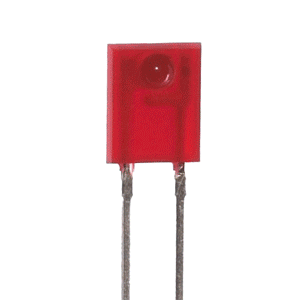

LEDs se utilizan principalmente para dos cosas: la iluminación y la indicación. Iluminación significa "arrojar luz sobre algo" - como una linterna o luces. Desea que las luces a ser brillante como heck. Medio de indicación a "algo" - como una señal de la vuelta o luces de freno en un coche. No desea que la señal de vuelta de su coche a personas ciegas! LEDs difusas son realmente buenos en la indicación, se ven suaves y uniformes y se los puede ver bien desde cualquier ángulo. LED claro es realmente bueno en iluminación, la luz es directa y potente - pero no se pueden ver bien desde un ángulo porque la luz sólo va hacia adelante.
Diseño de circuito de LED

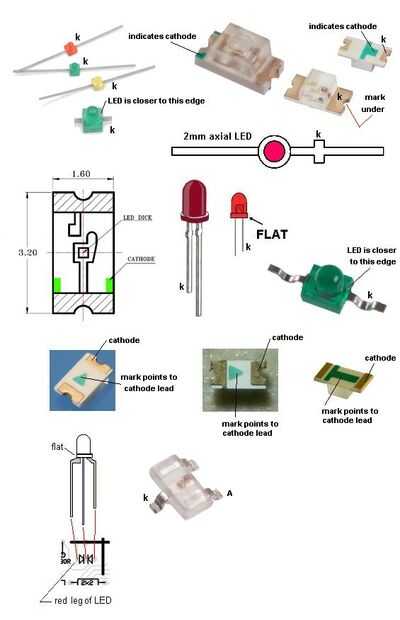

LED es diodos, que son parciales con una corriente más bien que voltaje. Simplemente, cuando LED es "alimentados" con alguna corriente en la dirección de avance (más a menos, o ánodo a cátodo comenzaría a emitir luz algún mínimo actual. Un LED rojo típico requiere de 10mA a 20mA actual para brillo decente. Alguno más puede no ayudar mucho--LED se destacó cuando empujado más allá de los límites y puede ser destruido.
Puesto que los LED es dispositivos de corriente, un voltaje no puede ser aplicado directamente a través de él, LED no se puede conectar directamente a la bateria o fuente. El LED será destruido al instante porque la corriente es demasiado grande. La corriente debe ser reducida. La forma más sencilla de hacerlo es mediante una resistencia. La resistencia se baje la corriente y deje caer la tensión hasta un nivel manejable.
¿Así que, cómo averiguar qué resistor de valor a utilizar? Usaremos la ley del ohmio para esto. Ley de ohms indica que voltaje es el producto de la corriente y la resistencia o V = IR, "donde I" es la corriente.
Calcular el valor de la resistencia de LED con la siguiente fórmula:
Valor de la resistencia de LED, R = (voltaje - voltaje del LED) / corriente de LED
En nuestro ejemplo:

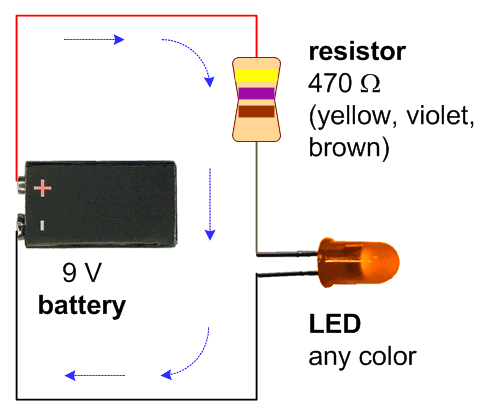

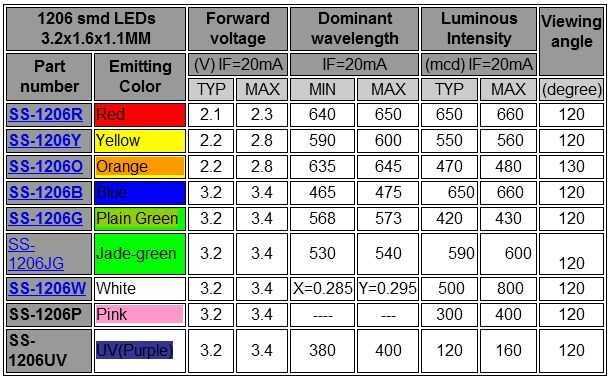

Decir que usar una batería de 9V, tensión de alimentación = 9V. LED Voltaje de LED rojo, del paso 2 es 2.0 V LED corriente es de 20 mA (esto es un valor típico si no es proporcionado por el fabricante) si el valor de la resistencia no está disponible, elija el valor estándar de resistencia más cercano que es mayor. Si desea aumentar la duración de la batería se puede seleccionar un valor de resistor para reducir la actual. La corriente reducida resultará en un regulador de intensidad LED. Para 15mA led corriente, R = (9-2.0) / 15 mA = 466 ohmios, utilice el siguiente valor superior estándar = 470 ohmios.
