Paso 13: los circuitos integrados
Un circuito integrado (IC), a veces llamado un chip o microchip, es una oblea de semiconductor en el cual se fabrican miles o millones de pequeñas resistencias, condensadores y transistores. Circuitos integrados (ICs) son una piedra angular de la electrónica moderna. Son el corazón y el cerebro de la mayoría de circuitos. Un IC puede funcionar como amplificador, oscilador, temporizador, contador, memoria de la computadora o microprocesador. Un IC en particular se clasifica como lineales (analógicos) o digitales, dependiendo de su uso.
Lineares ICs tienen salida continuamente variable (teóricamente capaz de alcanzar un número infinito de Estados) que depende del nivel de señal de entrada. Como el término lo indica, el nivel de señal de salida es una función lineal del nivel de señal de entrada. Idealmente, cuando la salida instantánea se graficaron contra la entrada instantánea, la trama aparece como una línea recta. ICs lineares se utilizan como amplificadores de radiofrecuencia (RF) y frecuencia audio (AF). Amplifier(op amp) operacional es un dispositivo común en estas aplicaciones.
ICs digitales funcionan en sólo unos pocos niveles definidos o Estados, en lugar de en un rango continuo de amplitudes de la señal. Estos dispositivos se utilizan en computadoras, redes de computadoras, módems y contadores de la frecuencia. Los bloques de construcción fundamentales de circuitos integrados digitales son las puertas lógicas, que trabajan con datos binarios, es decir, las señales que tienen solamente dos Estados diferentes, llamados baja (lógica 0) y alto (lógica 1).
Dependiendo de la forma en que se fabrican, los circuitos integrados se puede dividir en dos grupos: híbrida y monolítica. Circuitos híbridos han sido alrededor más de largo.
Paquetes de IC
El paquete es lo que encapsula el circuito integrado dado y alfeizares hacia fuera en un dispositivo que podemos conectarse más fácilmente. Cada conexión exterior en el dado es conectado a un pequeño pedazo de alambre de oro a una almohadilla o pin en el paquete. Pins son la plata, sacando terminales en un IC, que van a conectarse a otras partes de un circuito. Estas son de suma importancia para nosotros, porque son lo que pasarán a conectar con el resto de los componentes y cables en un circuito.

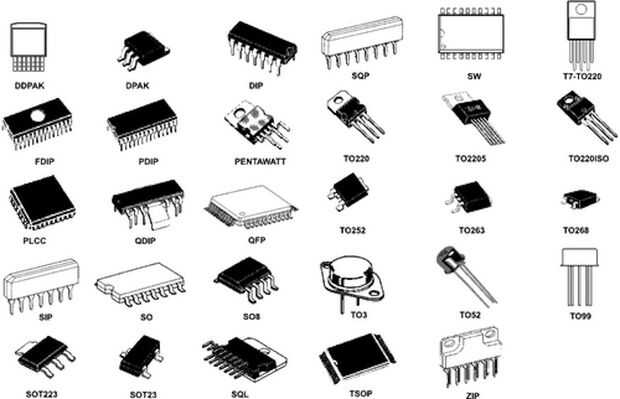

Hay muchos tipos diferentes de paquetes, cada uno de los cuales tiene dimensiones únicas, tipos de montaje y/o pin-cuenta.
Numeración de pines

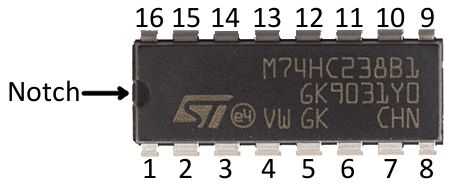

Todos ICs están polarizados y cada pin es único en cuanto a la ubicación y función. Esto significa que el paquete tiene que tener alguna forma de transmitir cual pin es cual. ICs la mayoría utilizará una muesca o un punto para indicar que el pin es el primer pin. (A veces dos, a veces uno u otro.)
Estilo del montaje
Una de las principales características distintivas de tipo de paquete es lo que montan a una placa de circuito. Todos los paquetes caen en uno de los dos tipos de montaje: a través del agujero (PTH) o montaje superficial (SMD o SMT). Los paquetes a través del agujero son generalmente más grandes y mucho más fácil trabajar con. Están diseñados para ser pegado por un lado de un tablero y soldados al otro lado.

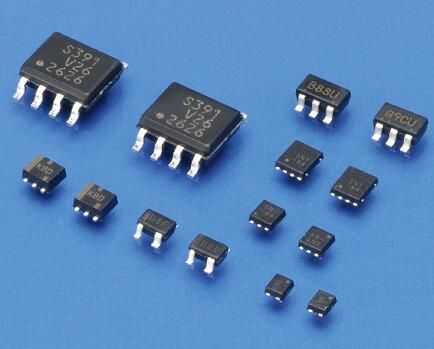

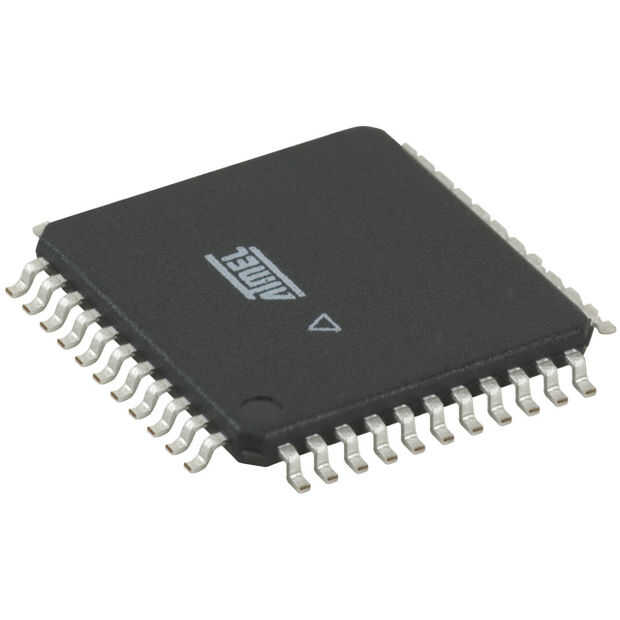

Montaje en superficie rango de paquetes de tamaño de pequeño a minúscula. Ellos están diseñados para sentarse a un lado de una placa de circuito y soldar a la superficie.
ICs común
Puertas lógicas (7400 serie), temporizador (555, 556), cambio de registros (74HC164, 74HC595), (PIC16F877A, ATmega328P) de microcontroladores, microprocesadores (8086, 80386, MC68030), FPGAs, sensores (LM35, 5843), RTC (DS3231, DS1307), Etc.
