Paso 3: resistencia
Resistencia es un componente eléctrico que resiste el flujo de electrones. Resistor es un elemento de circuito muy básico y más común. Usamos resistencia para controlar el flujo de corriente en un circuito eléctrico. El control actual es muy importante e ingeniería electrónica no es más que un arte de control actual. Usted no puede encontrar ningún dispositivo eléctrico o circuito sin resistencia.
Resistores son componentes pasivos, lo que significa que sólo consumen energía (y no pueden generarla). Resistencias se agregan generalmente a circuitos donde complementen con componentes activos como amplificadores operacionales, microcontroladores y otros circuitos integrados. Comúnmente se utilizan resistencias para limitar corriente dividir tensionesy líneas de la entrada-salida de pull-up .
La resistencia eléctrica de una resistencia se mide en ohmios. valores más grandes o más pequeñas de ohmios pueden ser emparejados con un prefijo como kilo, mega o giga-, para facilitar la lectura de grandes valores. Es muy común ver resistencias en la gama de megaohm (MΩ) (mucho menos común ver resistencias miliohm (mΩ)) y kilohm (kΩ). Por ejemplo, un 4, 700Ω resistencia equivale a una 4.7kΩ resistencia y 5.600, 000Ω resistencia puede escribirse como 5, 600kΩ o (más comúnmente como) 5.6MΩ.

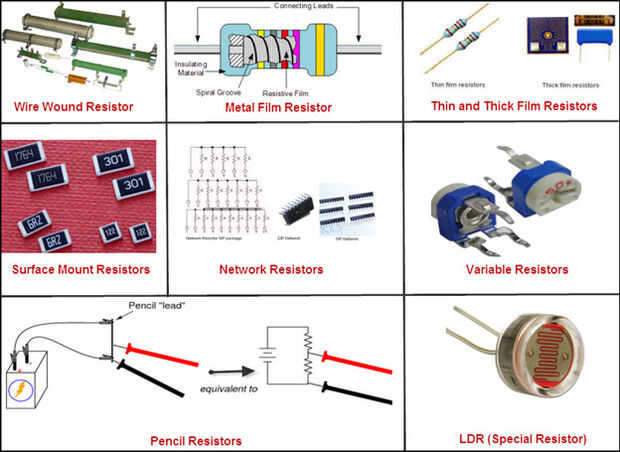

Los diferentes tipos de resistencia
Hay miles de tipos diferentes de resistencia y se producen en una variedad de formas porque sus características particulares y exactitud adaptan a ciertas áreas de aplicación, tales como alta estabilidad, alto voltaje, alta corriente etc, o son utilizados como resistencias de propósito general donde sus características son un problema menor.
Algunas de las características comunes asociadas con la resistencia humilde son; Coeficiente de temperatura, coeficiente de voltaje, ruido, respuesta en frecuencia, energía así como una resistencias valorar temperatura, tamaño y fiabilidad.
Basado en las propiedades conductoras de una resistencia de resistores pueden clasificarse como:
Resistor lineal: Un resistor lineal es el tipo de resistor cuya resistencia permanece constante y con aumento en la diferencia de potencial o voltaje aplicado. O la corriente pasa a través del resistor o resistencia no cambia como cambia el voltaje aplicado (P.D). El V-las características de dicha resistencia es una línea recta.
Resistencia no lineal: Resistor no-lineal son los tipos de resistencias en el cual la corriente pasa a través de ella es no es exactamente proporcional a la diferencia de potencial aplicado. Estos tipos de resistencias tienen no regular V-características y que no no terminantemente sigue ley de ohm.
Existen varios tipos de resistencias no lineales, pero los más comúnmente utilizados son: resistencias NTC (negativo temperatura coeficiente) - su resistencia disminuye con el aumento de la temperatura. Resistores PTC (positivo temperatura coeficiente) - su resistencia aumenta con el aumento de la temperatura. Resistencias LDR (resistencias dependientes de luz) - su resistencia disminuye con el aumento de luz. Resistencias VDR (resistencias dependientes voltaje) - su resistencia disminuye críticamente como la tensión excede un cierto valor.
Resistencias no lineales son utilizados en diferentes proyectos. LDR es utilizado como un sensor en varias robótica un proyecto aficionado.
Basándose en el valor de la resistencia
Resistencia de valor fijo:
Resistencias de valor fijo son los tipos de resistores cuyo valor es fijado ya durante la fabricación y no puede ser cambiado durante su uso.

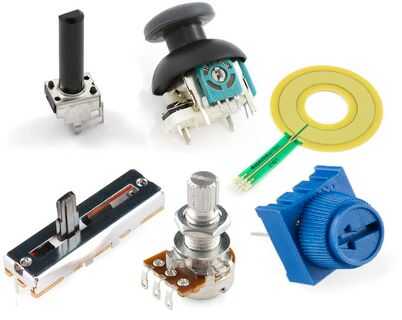

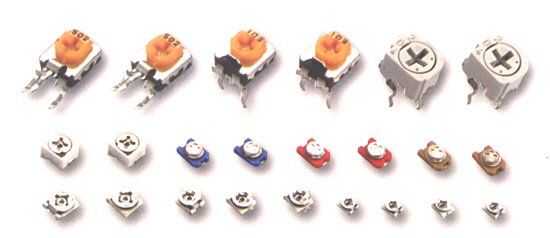

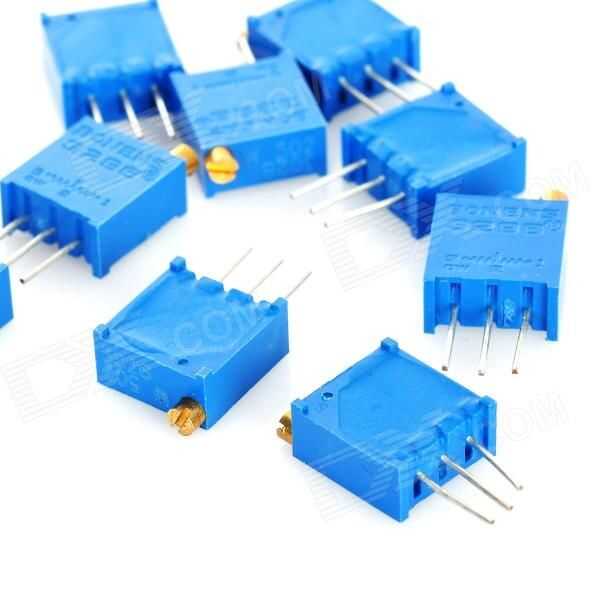

Resistencia variable o potenciómetro:
Potenciómetros o resistencias variables son los tipos de resistores cuyo valor puede cambiar durante su uso. Estos tipos de resistencia generalmente contiene un eje que puede girar o mover con la mano o un destornillador para cambiar su valor entre un rango fijo para, por ejemplo. Kilo 0 ohmios a 100 Kilo Ohms.
Los potenciómetros se utilizan para el control de volumen y la velocidad en diferentes proyectos y dispositivos.

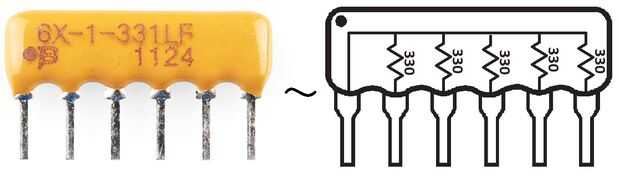

Paquete de resistencia:
Este tipo de resistencia es una resistencia que contiene un paquete que contiene dos o más resistencias en su interior. Tiene muchos terminales y resistencia de la resistencia puede ser elegida mediante el uso de cualquier dos terminales entre los terminales disponibles o también puede utilizarse como una matriz de resistencia para los varios propósitos.
Basa en la composición:

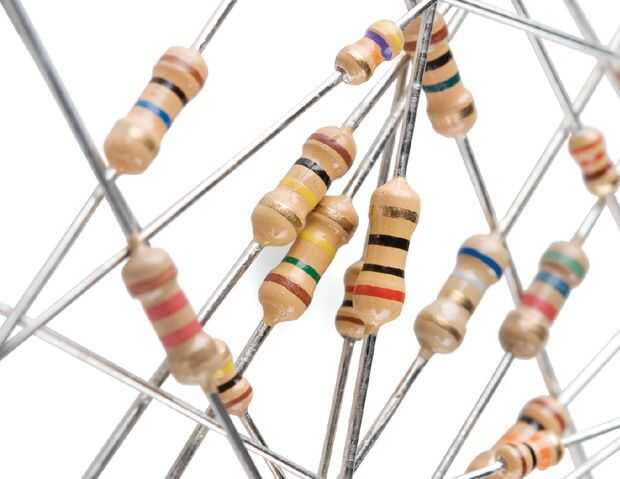

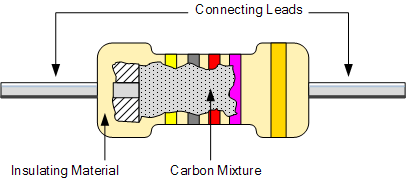

Composición de carbono:
Estos tipos de resistencias se hacen por una composición de partículas de carbono que mantenga juntos por un enlace de dimitir. La proporción de partículas de carbón y dimite utilizado determina el valor de la resistencia. En ambos extremos de la composición se une un casquillo de Metal con una pequeña varilla de estaño para soldarlo o de usarlo en circuitos, entonces el conjunto está encerrado en una caja de plástico para evitar humedad y reacción con el aire.
Estos tipos de resistores normalmente produce ruido en el circuito debido a la electrónica pasando por partícula de un carbón a otro, así estas resistencias o tipos no se usan en circuitos críticos aunque sean baratos.
Deposición de carbón:
La resistencia que se hace depositando una capa delgada de carbono alrededor de una varilla de cerámica se llama resistencia de deposición de carbón. Se hacen por calentamiento de una varilla de cerámica dentro de un frasco de metano y depositar el carbón alrededor de la misma mediante proceso de craqueo de vidrio. El valor de resistencia se determina por la cantidad de carbón depositado alrededor de la vara.

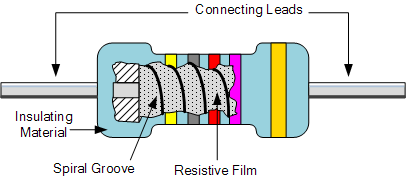

Película metálica:
Resistencias de película metálica se realizan depositando metal vaporizado en vacío en una varilla de la base de cerámica. este tipo de resistencias es muy confiable, tienen alta tolerancia y también tiene coeficiente de temperatura alta. Este tipo de resistencias son más caros en comparación con otros pero son utilizados en sistemas críticos.

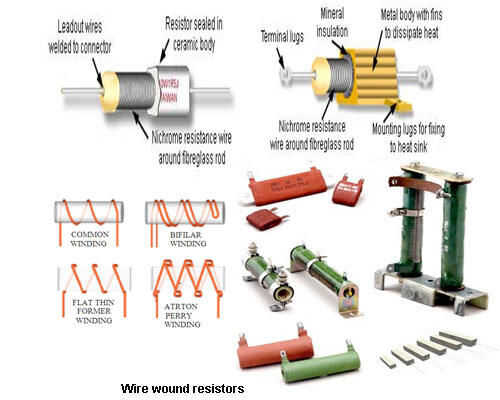

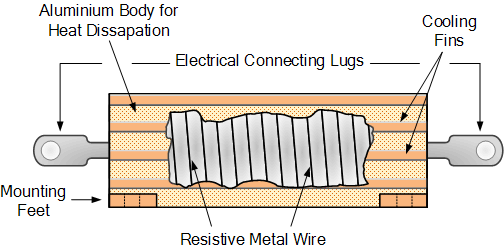

WIRE Wound:
Resistencia de la herida del alambre se hacen enrollando un alambre de metal alrededor de un núcleo de cerámica. El alambre de metal es una aleación de varios metales basado en las características y resistencia de la resistencia necesaria. Estos tipos de resistencia de alta estabilidad y también pueden soportar altas energías pero son generalmente más voluminosos en comparación con otros tipos de resistencias.
Metal cerámica:
Estos tipos de resistencia se hacen por ciertos metales mezclados con cerámica en un substrato de cerámica de la leña. La proporción de la mezcla en la mezcla de cerámica y metal determina el valor de la resistencia. Este tipo de resistencias son muy estables y tener la resistencia exacta. Estos tipos de resistencias se utilizan sobre todo como resistencia de tipo montaje superficial para usar en PCB SMD.
Basado en función de la resistencia:
Resistores de precisión:
Resistores de precisión son resistencias que tienen valores de tolerancia muy baja, por lo que son muy precisas (muy cerca de
su valor nominal).
Resistencias todas vienen con un valor de tolerancia, que es dado como un porcentaje. El valor de tolerancia nos dice cómo a puede variar el valor nominal de una resistencia. Por ejemplo, un resistor de 500Ω que tiene un valor de tolerancia del 10%, puede tener una resistencia que está en algún lugar entre el 10% por encima de 500Ω (550Ω) o 10% por debajo de 500Ω (450Ω). Si la resistencia de la misma tiene una tolerancia de 1%, su resistencia variará sólo en un 1%. Por lo tanto, una resistencia de 500Ω entonces puede variar entre 495Ω y 505Ω. Esto es la tolerancia como un ejemplo.
Un resistor de precisión es una resistencia que tiene un nivel de tolerancia tan bajo como 0.005%. Esto significa que una resistencia de precisión variará sólo 0.005% de su valor nominal.
Resistores de precisión tienen muy baja tolerancia porcentaje valores, haciéndolos ultraprecise a sus valores nominales. Varían muy poco de su valor nominal, así que se utilizan en aplicaciones donde la alta precisión es necesaria en términos de valores de resistencia.
Resistencia de fusible:
Un Resistor Fusible es una resistencia de alambre bobinado que está diseñada para quemarse abierto fácilmente cuando se excede la potencia nominal de la resistencia. De esta manera, una resistencia fusible sirve dos funciones. Cuando el poder no es excedido, sirve como una resistencia de limitación de corriente. Cuando se excede la potencia nominal, funciona como un fusible, quema y convertirse en un circuito abierto en el circuito para proteger los componentes en el circuito de corriente excesiva.
Cementada:

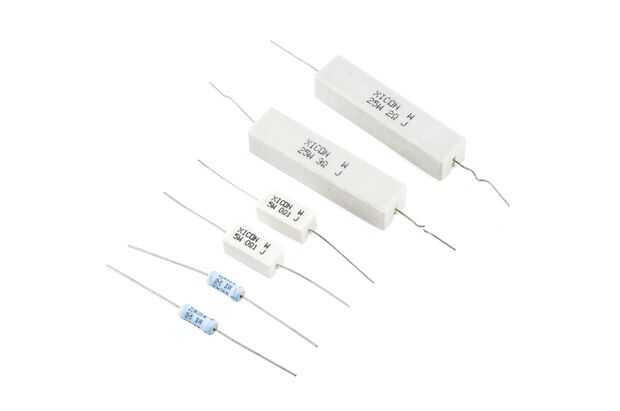

Resistencia cementada es resistencias de potencia que son calor y resistente a la llama. Resistencias de cemento se hacen para manejar una gran cantidad de energía que fluye a través de él con él ser daños por calor o llamas. Si está diseñando un circuito donde una gran cantidad de corriente se pasa a través de un resistor y con que necesidad de ser resistentes al fuego y alta temperatura, resistencias de cemento es una opción de buen diseño.
Gama de calificaciones energía típica de 1W a 20W o más. Tolerancias del valor de resistencia indicado son alrededor de 5 por ciento.
Termistores:
Un termistor es un resistor térmicamente sensible cuyo valor de resistencia cambie con cambios en la temperatura de funcionamiento. Debido al efecto de calentamiento de la corriente de un termistor, el dispositivo cambia de resistencia con los cambios de corriente.
Termistores exhiben un coeficiente de temperatura positivo (PTC) o un coeficiente de temperatura negativo (NTC). Si un termistor tiene un coeficiente de temperatura positivo, su resistencia aumenta a medida que aumenta la temperatura de funcionamiento. Por el contrario, si un termistor tiene un coeficiente de temperatura negativo, su resistencia disminuye a medida que aumenta la temperatura de funcionamiento.
Cuánto los cambios de resistencia con los cambios en la temperatura de funcionamiento depende del tamaño y construcción el termistor. Siempre es mejor consultar la hoja de datos el termistor en uso para encontrar todas las especificaciones de los termistores.
Los termistores se utilizan con frecuencia en los circuitos electrónicos que se encargan de la medición de la temperatura, control de temperatura y compensación de temperatura.
Fotorresistores:
Fotorresistores son resistencias cuyos valores de resistencia cambian según la luz golpea la superficie de la resistencia. En un ambiente oscuro, la resistencia de una fotorresistencia es muy alta, posiblemente de varios MΩ, dependiendo de la clasificación de la resistencia de la fotorresistencia específico en uso. Cuando la luz intensa llega a la superficie, la resistencia de la fotorresistencia cae drásticamente, posiblemente a tan bajo como 400Ω.
Así, fotorresistores son resistencias variables cuyo valor de resistencia cambie con respecto a la cantidad de luz que golpea su superficie.
Tipos de resistencia con plomo y sin plomo
Con plomo resistencias: Este tipo de resistencia se ha utilizado desde los primeros componentes electrónicos han estado en uso. Por lo general componentes estaban conectados a los bornes de una forma u otra y conduce desde el elemento de resistencia se necesita. Mientras que progresó el tiempo, se utilizaron placas de circuito impreso, y los conductores fueron insertados a través de agujeros en las juntas y normalmente soldados en la parte de atrás donde las pistas debían ser encontrados.
Resistencias de montaje superficial:
Estos tipos de resistencia han sido utilizados cada vez más desde la introducción de la superficie de montaje tecnología. Por lo general este tipo de resistencia se fabrica utilizando tecnología de película delgada. Puede obtenerse un rango completo de valores.
