Paso 5: Códigos de color de resistencia
Sabemos que muchos tipos diferentes de resistencia disponible y que pueden ser utilizados en circuitos eléctricos y electrónicos para controlar el flujo de corriente o un voltaje de muchas maneras diferentes. Pero para ello la resistencia real debe tener alguna forma de valor "resistente" o "resistencia". Resistencias están disponibles en una gama de valores de resistencia diferentes de fracciones de un Ohm (Ω) a millones de ohmios.
El valor de la resistencia, la tolerancia y el grado del vatiaje generalmente se imprimen en el cuerpo de la resistencia como números o letras cuando el cuerpo de resistencias es suficientemente grande como para leer la letra, tales como resistencias de gran potencia. Pero cuando la resistencia es pequeña como un carbón 1/4W o tipo de película, estas especificaciones deberán figurar de alguna otra manera, ya que la impresión sería demasiado pequeña para leer.

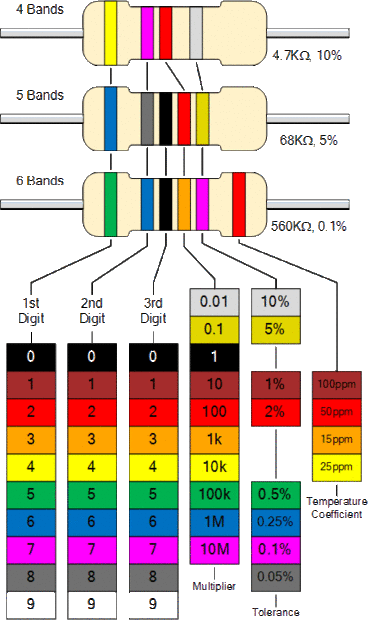

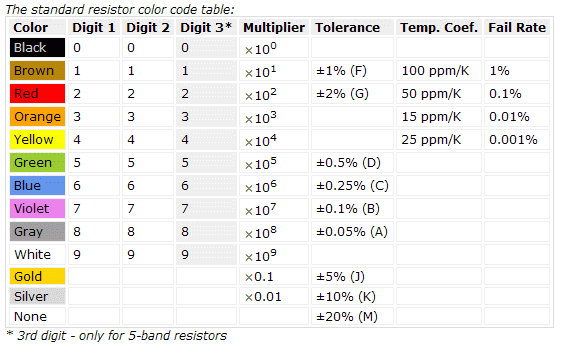

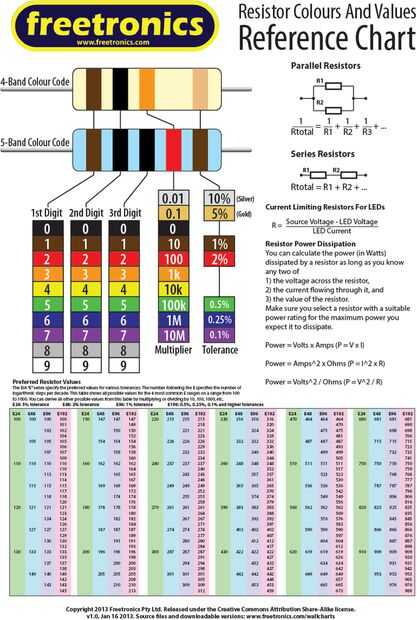

Tan para superar esto, pequeñas resistencias usan pintado de bandas de color para indicar su valor resistivo y su tolerancia con el tamaño físico de la resistencia lo que indica su clasificación de vatiaje. Estos colores pintados bandas producen un sistema de identificación, generalmente conocido como un código de color de resistores. Un esquema de código de color Resistor de internacional y universalmente aceptada fue desarrollado como una forma sencilla y rápida de identificar un valor óhmico de resistencias sin importar su tamaño o condición hace muchos años. Consiste en un conjunto de anillos de coloreados individuales o bandas en orden espectral que representa cada dígito del valor de resistencias. Las marcas de código de color resistor siempre se leen una banda a la vez a partir de la izquierda a la derecha, con la banda de tolerancia de anchura más grande orientada a la derecha que indica su tolerancia. Haciendo coincidir el color de la primera banda con su número asociado en la columna de dígitos de la carta de color abajo el primer dígito se identifica y esto representa el primer dígito del valor de la resistencia. Otra vez, haciendo coincidir el color de la segunda banda con su número asociado en la columna de dígitos de la carta de color obtenemos la segunda cifra del valor de la resistencia y así sucesivamente. Luego el código de color resistor se lee de izquierda a derecha como se ilustra en la figura.
Sugerencias para leer códigos de resistencia
La dirección de lectura puede no ser siempre clara. El mayor espacio entre la banda 3 y 4 dan a veces a la dirección de lectura. Además, la primera banda es generalmente el más cercano a un plomo. Una banda de oro o plata (tolerancia) es siempre la última banda. Es una buena práctica para verificar la documentación del fabricante para asegurarse sobre el sistema de codificación utilizado. Mejor aún es medir la resistencia con un multímetro. En algunos casos esto podría ser incluso la única manera de averiguar la resistencia; por ejemplo cuando se queman las bandas de color.
Resistencias de montaje superficial
Montaje resistencias o resistores de SMD de la superficie, es muy pequeñas de óxido de metal en forma rectangular resistores de película diseñados ser soldadas directamente a la superficie, por lo tanto su nombre, de una placa de circuito. Resistencias de montaje superficial generalmente tienen el cuerpo de un substrato de cerámica en que se deposita una gruesa capa de resistencia de óxido metálico. El valor resistivo de la resistencia es controlado por aumentando el espesor deseado, longitud o tipo de película depositada se utiliza y resistencias de alta precisión baja tolerancia, hasta 0.1% se puede producir. También tienen terminales de metal o tapones en los extremos del cuerpo que les permite a soldar directamente en placas de circuito impreso. Resistencias de montaje superficial se imprimen con cada 3 o 4 dígitos numérico código que es similar al utilizado en las resistencias tipo axial más común para denotar su valor resistivo. Resistencias SMD estándar están marcados con un código de tres dígitos, en el que los dos primeros dígitos representan los primeros dos números del valor de la resistencia con el tercer dígito es el multiplicador, o bien x 1, x10, x100 etc.. Por ejemplo:
"103" = 10 × 1.000 ohmios = 10 kiloΩ´s
"392" = 39 × 100 ohmios = 3.9 kiloΩ´s
"563" = 56 × 1.000 ohmios = 56 kiloΩ´s
"105" = 10 × 100.000 ohmios = 1 MegaΩ
Resistencias de montaje que tienen un valor de menos 100Ω se escriben generalmente como de la superficie: "390", "470", "560" con el cero final que representa un 10 ^ 0 multiplicador, que es equivalente a 1. Por ejemplo: "390" = 39 × 1Ω = 39Ω´s o 39RΩ "470" = 47 × 1Ω = 47Ω´s o 47RΩ los valores de resistencia por debajo de diez tienen una letra "R" para indicar la posición del punto decimal, así que 4R7 = 4.7Ω. Resistencias de montaje superficial que tienen un "000" o "0000" marcas son resistencias de cero ohmios (0Ω) o en otras palabras enlaces cortocircuitos, ya que estos componentes tienen cero resistencia.
