Completamente 3D circuitos impresos (1 / 7 paso)

Paso 1: Qué es una placa de circuito impreso

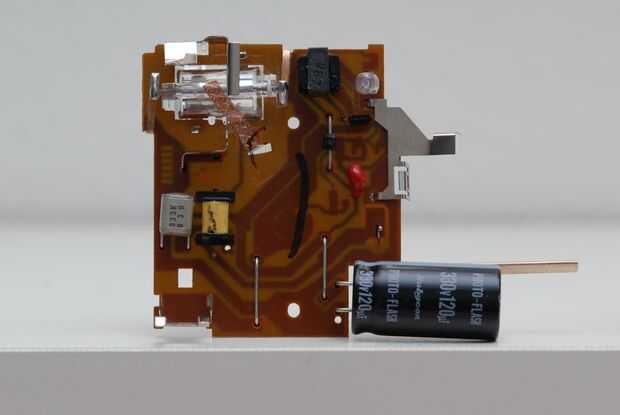

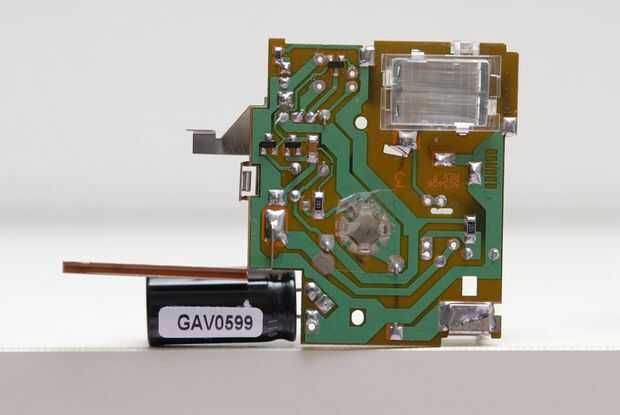

Antes de que tratamos y 3D imprimir una placa de circuito, vamos a entrar más familiarizados con los términos y componentes que vamos a ver durante este Instructable. Ampliar las imágenes y mirar las notas para obtener una visión más profunda de la placa de circuito que se muestra aquí. El circuito mostrado es un circuito de cámara desechable. Tomé estas fotos porque una placa de circuito de cámara desechable generalmente es bastante sencilla y había cuadros de alta definición de la parte delantera y trasera de la Junta.

Fuente imagen: http://projects.m-qp-m.us/insect-camera/the-spinni...

Definiciones:

Componentes: Las cosas que hacen las cosas para decirlo muy simplemente. Componentes pueden ser condensadores, transistores, resistencias, transformadores, diodos, LEDs, interruptores, cualquier cosa que afecta a la corriente de una manera útil es un componente. Componentes pueden ser superficial o a través de orificios montados. Componentes de montaje superficiales se montan sobre la superficie de un PCB. Son bastante pequeños y pueden ser difíciles de trabajar con. Componentes por-agujero con pedazos de alambre llamado cables asomando de ellas, estos conductores se pegan luego a través de orificios perforados en la placa de circuito y conectado a los rastros conductores en el otro lado.

Rastros: Estas áreas conductivas en el circuito están hechas de cobre y conectan los componentes entre sí. Componentes son atrapados a través de orificios en el tablero y soldadas a los rastros.

Soldadura: Compuesto de plomo o una aleación de estaño y plata, este metal conductor se funde con un soldador y bonos de componentes a sus rastros.

Por lo tanto, para hacer una placa de circuito impreso 3D, vamos a necesitan equivalentes de: componentes, rastros, material sólido no conductor de electricidad, soldadura y algo para derretir esa soldadura con. En el siguiente paso que le mostrará cómo y dónde conseguir los materiales y herramientas que necesita para la placa de circuito.
