Paso 2: Materiales y herramientas
Bien, echemos un vistazo a los materiales y herramientas que necesitamos. Necesitamos los equivalentes de las piezas de placa de circuito que enumeradas en el último paso. Ellos fueron: componentes, rastros, material sólido no conductor de electricidad, soldadura y algo para derretir esa soldadura con. Voy a enumerar los equivalentes que usé aquí.

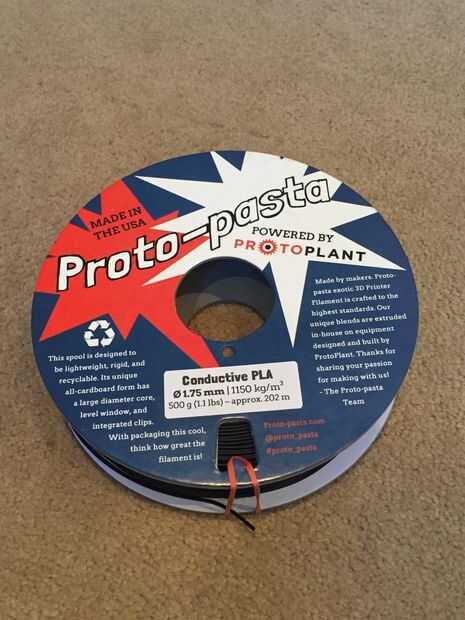

Para la soldadura y usé los rastros: filamento de impresora 3D PLA conductor. Lo compré de Proto-pasta. Enlace al producto (conductor PLA)

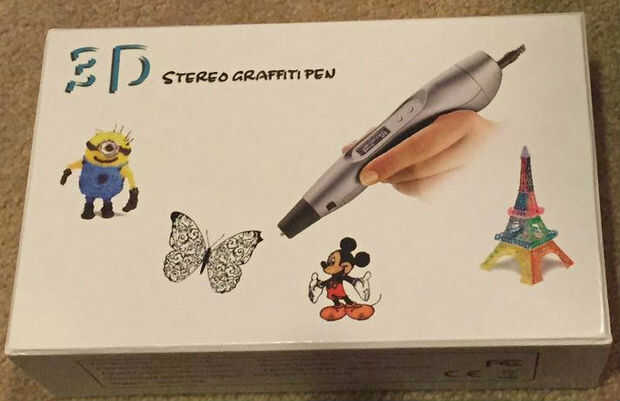

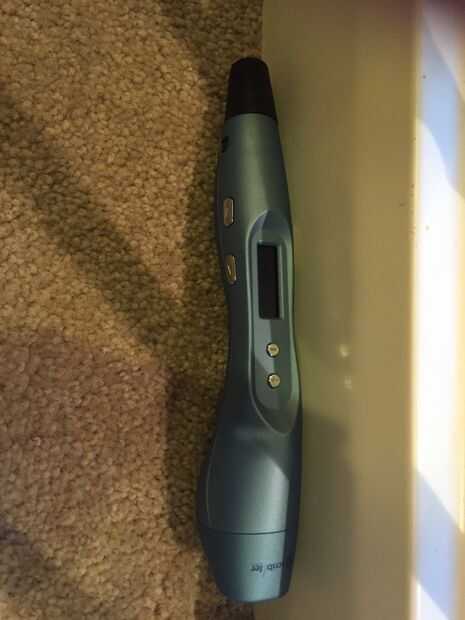

Para un soldador utiliza: una pluma de extrusión 3D. La mía es la v3 del Plumífero. Hay muchos tipos diferentes de estos en el mercado, elegir una que se adapte a su práctica y financiera necesita bien. Enlace al producto (Pen 3D) Búsqueda de Amazon para pluma 3D (contiene muchas opciones)
Para un Material no conductor sólido usé filamento ABS blanco. Lo usé vino con mi impresora, pero aquí hay un enlace útil. Usted puede utilizar cualquier color que te gusta, pero porque el filamento conductor (¿casi?) siempre es negro, te recomiendo un color diferente para los elementos no conductores, por lo que puede decirles aparte.
Ahora, en las herramientas.

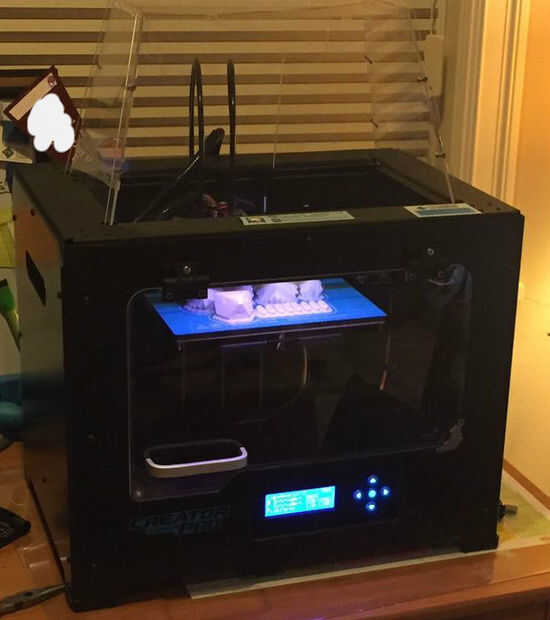

Necesita una impresora 3D capaz de la impresión con dos colores diferentes. Esto no tiene que ser una impresora de estirador de duelo, pero hace mucho más fácil por tener uno. La impresora que utilizo es el FlashForge Creator Pro. Hasta ahora ha sido una gran impresora y lo recomiendo.
Usted necesita un calibrador digital o regla para medir la distancia entre el componente conduce.
También necesita acceso al software de modelado 3D. Yo solía tinkercad para hacer mis circuitos, pero puede utilizar cualquier software que te gusta. Si usted sabe cómo a modelo 3D bien, usted puede fácilmente replicar nada hago en tinkercad en su programa favorito. Si no lo hace, tinkercad es un gran lugar para comenzar.
Equipamiento opcional:
Si no tienes cualquier mentira los componentes, usted necesita el equipo enumerado aquí.

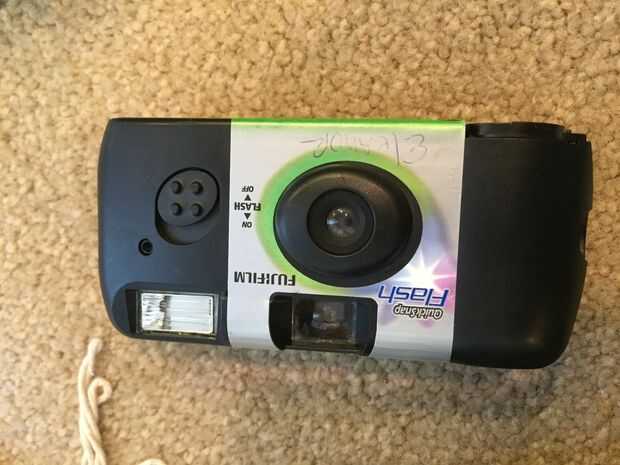

Usé una cámara desechable utilizado para extraer componentes de. Estos son buenos porque si juegas tus cartas, usted puede escoger a muchos de ellos para gratis en una tienda local de drogas como Walgreens. Aquí hay un enlace a un instructivo que detalla que hacer para conseguir estas cámaras, y lo que puede hacer con las partes internas.
Enlace
Nota: Hay un condensador muy grande dentro de eso le dará una descarga eléctrica dolorosa si tocas ambos cables. Hacer seguro tocando ambos conductores con su destornillador menos favorita. Esto hará que la placa de circuito seguro de utilizar sin tener que preocuparse de conseguir un choque.
Necesita un soldador real para desoldar los componentes de flash de la cámara.
Es necesario desoldar la cinta o una bomba de desoldar. Prefiero el método de la bomba porque es mucho más rápido.
Necesita un destornillador plano para sacar aparte el caso de la cámara. Tenga cuidado de no dañar los componentes eléctricos dentro de.
En el siguiente paso llegamos a modelado en 3D y cómo utilizar tinkercad para crear trazas.
P.S. sé que usé PLA conductor con ABS no conductores. Esto fue un gran problema para mí. El PLA conductor tiene menos resistencia que el conductor ABS encontré. Sólo tiene que utilizar la versión conductora de su materia prima y usted va a estar bien.
