Paso 3: diseño en 3D
En primer lugar, vaya a tinkercad.com y hacer una cuenta de Autodesk o inicie sesión con una existente. Haga clic en el botón en la esquina superior izquierda que dice "Aprende", desplácese hacia abajo para clases y completar los siete primeros. Entonces, piensa sobre lo que la placa de circuito, planificar el diseño en un pedazo de papel o tenerlo bien recordado. Estos son los pasos para crear un tablero de circuito exitoso.

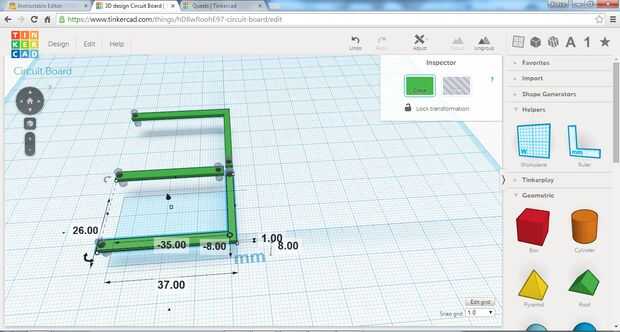

1. crear un cuadro del tamaño que desee su circuito a ser. Luego ajuste su altura a 4 mm. Debería ver algo como la primera imagen.
2. Mida la extensión máxima del componente conduce. Asegúrese de que los agujeros de la placa de circuito que el componente no estén demasiado juntas o demasiado separados.
3. arrastre más cajas y set su altura a 1 mm. hacen como quieras y colocarlos ligeramente por encima de su caja original en la forma en que desee. Estas son sus rastros. Añadir agujeros cilíndricos con un diámetro de 2 mm y una altura suficiente para pegar por ambos lados de los rastros donde conduce su componente pasará. Asegúrese de que todo lo que quieras conectado está conectado. Puede quitar la caja original si está consiguiendo en el camino, sólo recuerde las dimensiones.

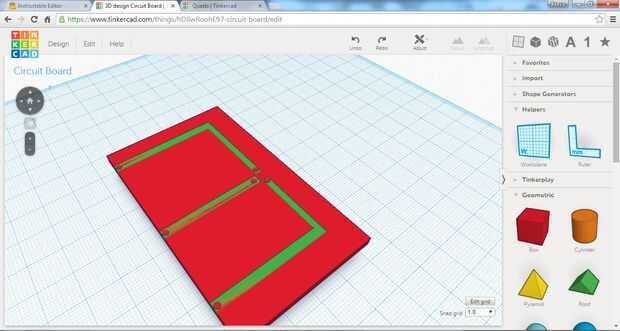

4. agrupar todos sus rastros. Debe saber cómo hacerlo. NO grupo de agujeros cilíndricos con los rastros. Debe ver algo como la segunda imagen pero se puede mantienen el cuadro.
5. Añadir la caja original si se quita.

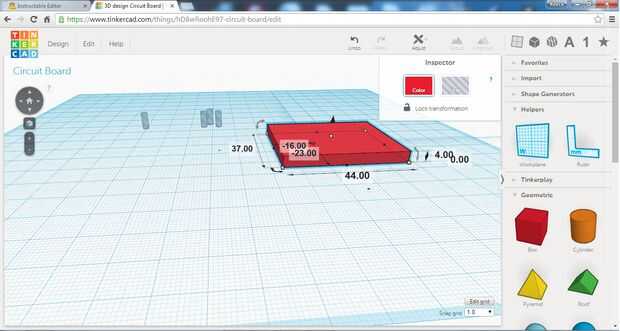

6. arrastre sus rastros agrupados en la caja original hasta la parte superior quede a ras. Si usted utiliza diferentes colores (si tienes), obtendrá un efecto de interferencia extraña que los dos objetos están en el mismo nivel dentro de otras. Deberían mirar un poco como la tercera imagen. Si usted no lo veo en primera, mover la cámara alrededor, lo verás.
7. girar los rastros agrupados en un agujero. Grupo el agujero con la caja.

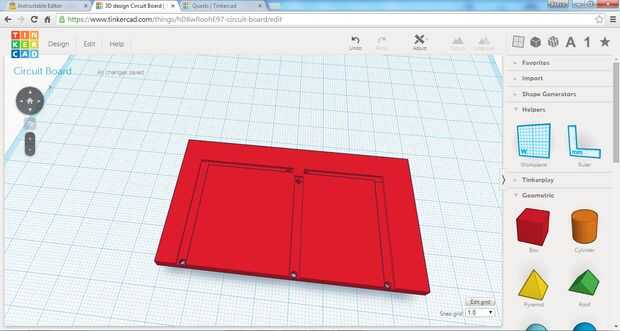

8. arrastre los agujeros cilíndricos que no se agruparon hacia abajo sin mover hacia un lado u otro. Luego el grupo todos los agujeros con el grupo de caja-seguimiento. Deberían mirar un poco como la cuarta imagen.
9. Haga clic en "Diseño" en la esquina superior izquierda y luego haga clic en descargar para impresión 3D. Elija STL, si no cambiar el nombre del proyecto que se van a ahorrar como un nombre aleatorio. Ir a su carpeta y cambiarle el nombre a algo que te acordarás de como "circuit_board_base".

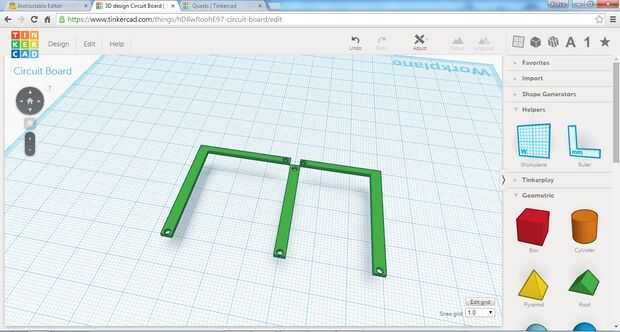

10. Haga clic en Desagrupar y eliminar la caja original. Si los agujeros cilíndricos no son lo suficientemente largos, extenderlas o moverlos para que queden agujeros en los rastros. Los agujeros con los rastros del grupo. Debería ver algo como la quinta imagen. Descargar para impresión 3D como un archivo STL otra vez. Asegúrese de cambiar el nombre algo que puede recordar como "circuit_board_traces."
Ahora que terminaste con tu diseño en 3D. Ahora debe cortar y exportar para impresión 3D. Debe hacer una pausa aquí y coge algo para comer o beber.
P.S. he subido mis archivos STL de base y seguimiento si alguien les quiere. Un componente necesario es un transistor.
