Paso 7: Prueba tu creación

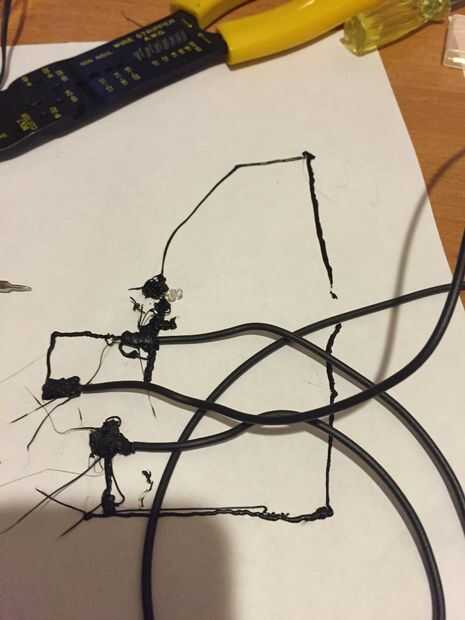

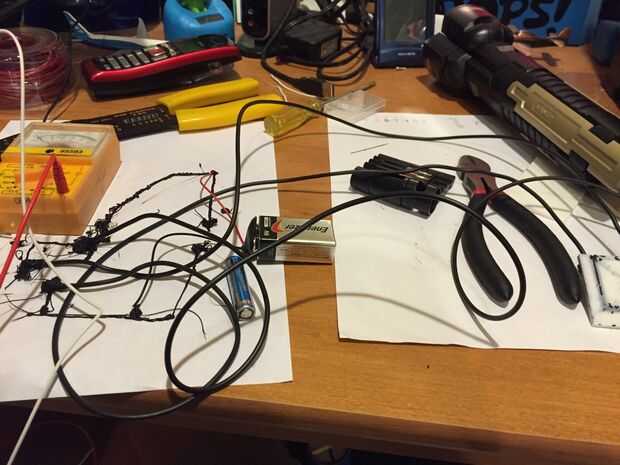

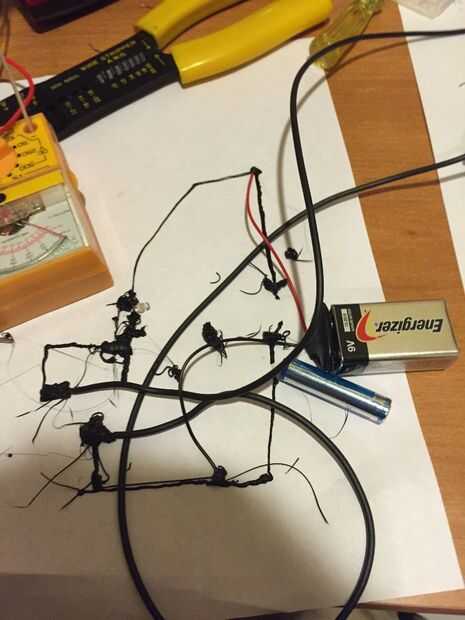

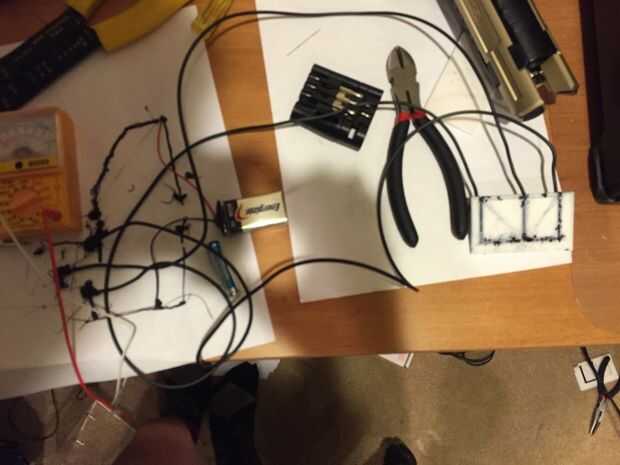

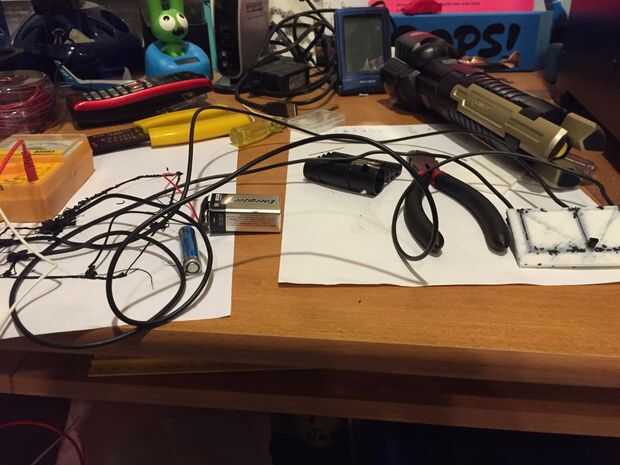

Como ustedes saben, mi creación fue un tablero de ruptura del transistor. No saber qué hacer con él, buscado interesantes circuitos y me encontré con algo que se llama un probador de transistores. Desoldar un LED de la cámara desechable y sacó algunos filamentos conductores en un pedazo de papel. El transistor es de la variedad de NPN, por lo que había sacado un circuito que enciende un LED cuando la base y el colector se conectaron por un material conductor como un dedo o un clip. Conecté el breakout junta al circuito extruido con alambre. Ahora, tal vez se pregunte por qué hay un LED de bajo voltaje conectado a una batería de 9v y el LED no se funde. Diseño de circuitos impresos 3D, debe pensar en la cantidad de resistencia eléctrica que del filamento tiene. Todas las marcas de filamento conductor tienen diferentes cantidades de resistencia. La resistencia de la marca Proto pasta que utilizo es 30 ohmios por cm.
Gracias por leer mi Instructable, por favor voten por ella en el concurso de impresión 3D de 3D cubos. Si gano voy a utilizar la impresora 3D para ayudar a enseñar a los niños en una escuela local de modelado 3D y CAD. Pero, el verdadero mensaje quiero salir: realmente quiero ver lo que pueden hacer que chicos y chicas con esta idea. La idea de incorporar un Arduino mini en 3D impreso cubo y tener un cubo de LED pulsación de sonidos doom impresionantes para mí. Un circuito 3D no está demasiado lejos como los avances en tecnología de filamento conductor la resistencia eléctrica más lejos y más abajo. Por el momento, 19/06/15, tableros del circuito impreso 3D en esta forma por lo menos son simplemente una prueba de concepto.
Gracias de nuevo,
-nightscout01
