Paso 2: diseño
Elaboración de las directrices, es mejor usar un palillo de la yarda. Una regla de 12" funcionará, pero no es suficiente ir a través del disipador de calor de todo. Utilice un lápiz para las marcas, que pueden ser fácilmente borradas si es un error y una vez terminado.

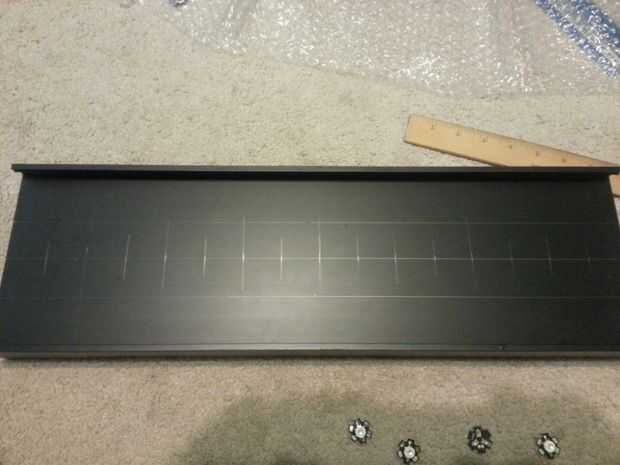

En uno de los lados de 6" del disipador de calor, mida y marque 1 7/8" de cada esquina y 3". Debe haber 3 marcas (imagen de referencia 1). Hacer exactamente lo mismo para el otro lado corto. Dibujar líneas horizontales 3 conexión de las marcas a través del disipador de calor de todo. Estos serán sus líneas de guía horizontales.

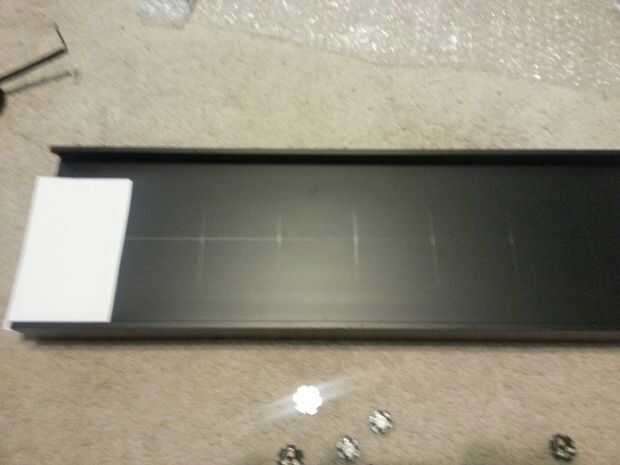

A partir de uno de lo 6" tamaño de disipador térmico, mida y marque 2 1/2". Trace una línea vertical en esta marca que se intersecan las 3 líneas horizontales creadas previamente. Continuar midiendo y marcando cada 2 1/2" hasta 7 líneas verticales. Una tarjeta postal es lo suficientemente pequeña para ayudar a trazar líneas de guía interna.
Nota: No definitivamente no LED de montaje en disipador de calor antes de soldar
Temporalmente Coloque el LED en la cara del disipador que empareja el dibujo. Esto permite la longitud adecuada del alambre cortado y soldado antes de colocar permanentemente el LED sobre el disipador de calor.
La idea es tener circular cuatro racimos de LED. Cada grupo tendrá un 3, dos blanco neutro y la cuatro LEDs azules real. Cada racimo será segregado con una violeta verdadera.

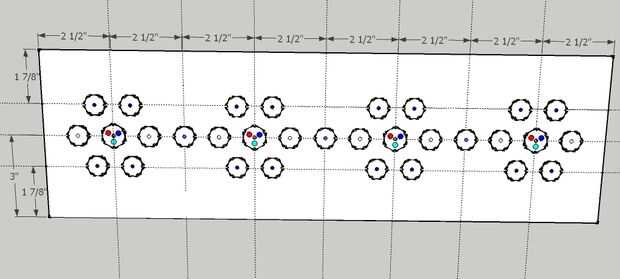

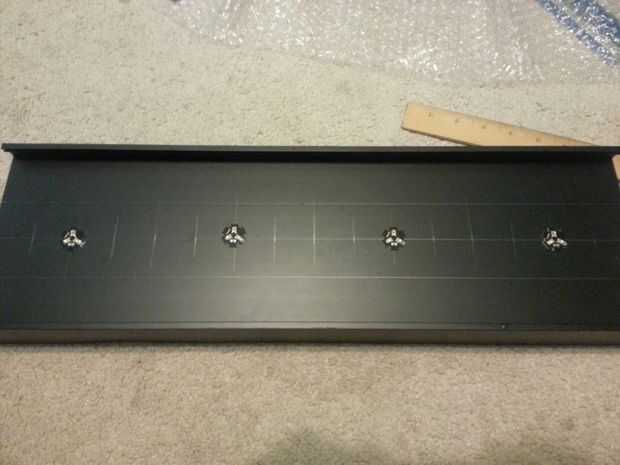

Utilizando el principio de diseño (cuadro de referencia 1) con los 3 LEDs. Hay cuatro 3-Up LED, y serán colocados en la línea de centro horizontal y distribuidas uniformemente. La primera hasta de 3 en 3" y más 2 1/2" cruce a la izquierda. Siguiendo horizontalmente en la línea 3" guía, coloque otro 3-hasta cada 5" (saltar cada otros 2 1/2" vertical pauta).

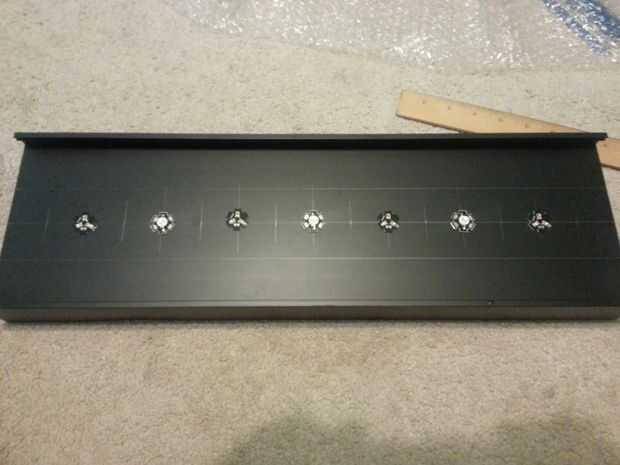

Después se colocan hasta 3, coloque los tres LEDs de violeta verdadera sobre las restantes intersecciones de 3" y 2 1/2".

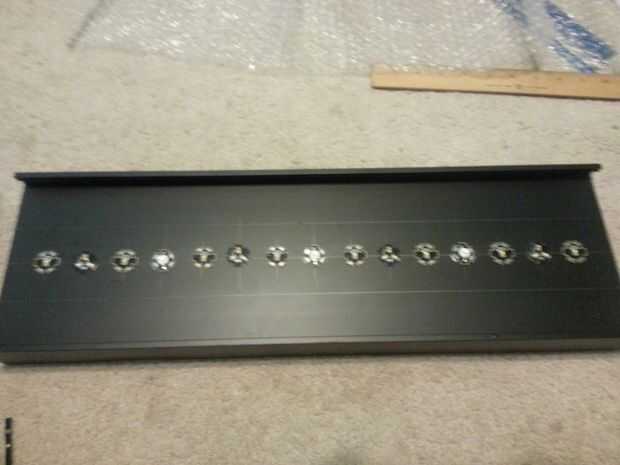

Usando su mejor juicio y con la ayuda de la línea 3" guía horizontal, colocar un LED blanco a la izquierda y derecha de cada uno 3. Intente estos LEDs entre la 3 y la verdadera violeta LEDs del centro.

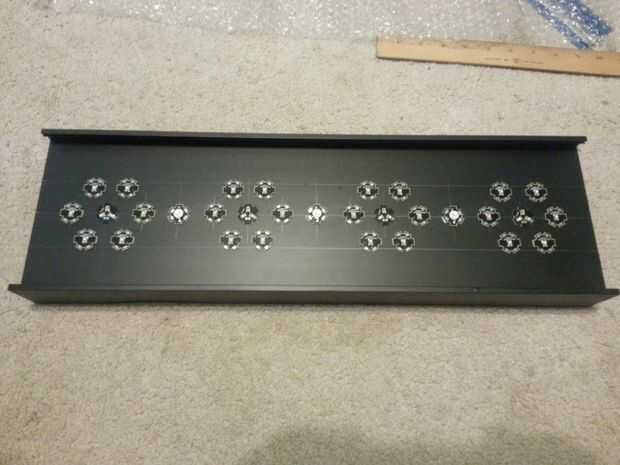

Ocho azul real se colocará en cada línea de 1 7/8". Repartirlos equitativamente (con criterio) para completar cada grupo circular. Asegúrese de que todos los LEDs se rotan idénticamente para el limpiador de cableado.
