Paso 3: Conexión de los LEDs
Una vez que esté satisfecho con el diseño, empezar a cortar cable y soldar los LEDs juntos. Habrá tres circuitos separados que te permitirá controlar cada grupo de color. Esto se hace por dos razones: más control en la salida de color y un solo controlador no es compatible con todos los LEDs. Para el máximo número de LEDs, calcular la tensión de cada LED y dividir la tensión de paso del conductor.
Ejemplo: La media bien 48D Driver tiene una tensión de 48V y el LED azul real tienen una tensión de 3.0V. División muestra que el controlador le permitirá 16 LED azul real. 48 / 3 = 16.
Puesto que hay solamente ocho LEDs blancos en el segundo circuito, he decidido añadirle dos LED azul real.
Circuito 1 = 14 RB = 14 LEDs (42V)
Circuito 2 = 8 NW, 2 RB = 10 LEDs (30V)
Circuito 3 = 4 x 3-para arriba (azul, rojo, Cyan), violeta verdadero 3 = 15 LEDs (44.66V)
Al soldar los LEDs, no descanse en el disipador de calor ya que su propósito es disipar el calor. En el primer LED de cada circuito, use un alambre rojo o blanco para conectar al lado positivo del LED. Asegúrese de que este cable sea suficientemente largo para conectar al conductor y podría siempre cortar más corto más tarde. Se soldar los LEDs en serie (negativo a positivo) y éstos se indicará en los LEDs con un - y +. Al final del circuito Utilice un cable negro para conectar al lado negativo del último LED. Asegúrese de que este cable sea suficientemente largo para conectar al conductor y podría siempre cortar más corto más tarde.
Circuito 1:

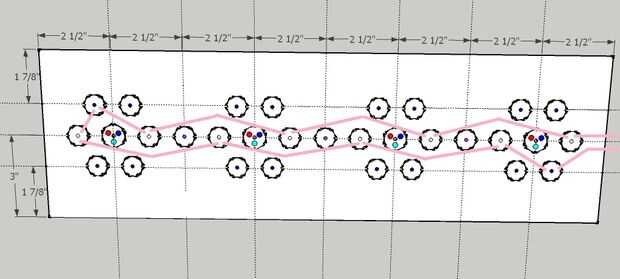

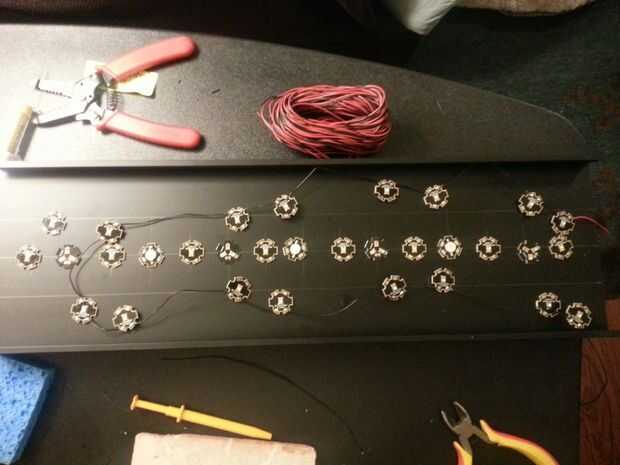

Usando el primer diagrama de cableado, conecte 14 LEDs azules real en serie. No conecte la parte superior izquierda o inferior derecha (indicado en el cuadro 1) azul LED porque esto se conectará al circuito de 2. Una vez soldadas puede montar el circuito para el disipador con la pasta térmica, o conectar el circuito para el controlador para que funcionen correctamente. Si decides probarlas primero, tenga cuidado de no dejarlos demasiado tiempo porque van a salir caliente.
Circuito 2:

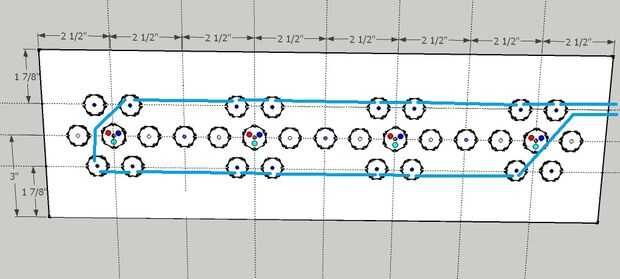

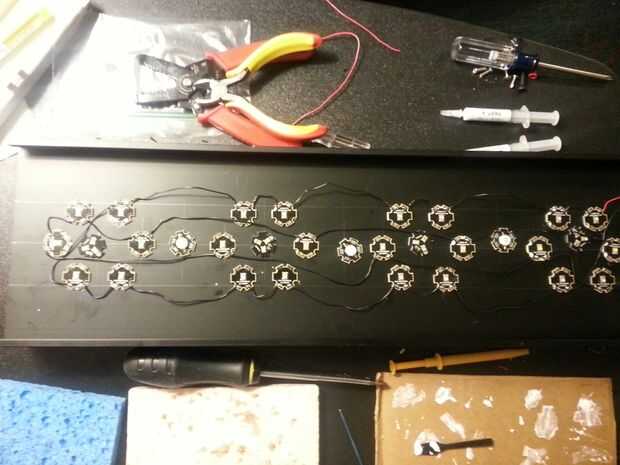

Usando el segundo diagrama de cableado, conecte 8 blanco neutro y el restantes 2 LEDs azules real en serie (indicado en el cuadro 2). Iniciar con el blanco LED más lejos a la derecha y Conecte cada otros LED blanco asegurando que conecte el LED azul izquierdo superior. Lazo alrededor y conectar lo LED blancos que fueron omitido y el LED de la parte inferior derecha azul. La idea es minimizar cuánto alambre suelto habrá. Otra vez puede montar el circuito para el disipador con la pasta térmica, o conectar el circuito para el controlador para que funcionen correctamente. Si decides probarlas primero, tenga cuidado de no dejarlos demasiado tiempo porque van a salir caliente.
Circuito 3:

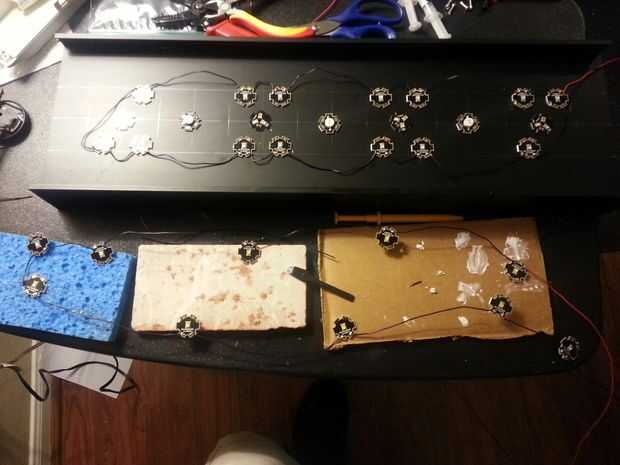

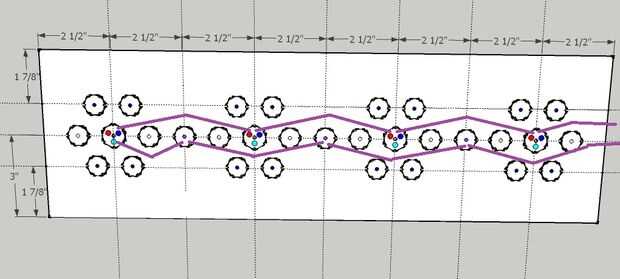

Usando el tercer diagrama de cableado, conecte 4 3 arriba y 3 violetas verdaderas en serie (indicada en el cuadro 3). Comience con el 3-para arriba y saltar cada cierto violeta. Lazo alrededor y conectar las violetas verdaderas. Una vez más puede montar el circuito para el disipador con la pasta térmica, o conectar el circuito para el controlador para que funcionen correctamente. Si decides probarlas primero, tenga cuidado de no dejarlos demasiado tiempo porque van a salir caliente.
