Paso 9: placa de lata del PWB
La solución de revestimiento químico
_______________________________________________________________________

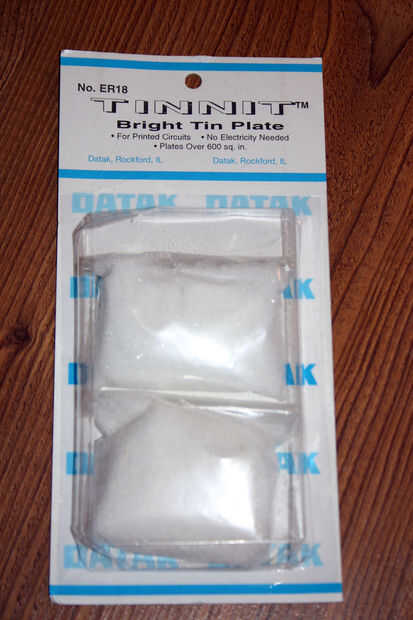

He conseguido resultados muy agradables con Tinnit, una solución en polvo revestimiento de "sólo-agregar-agua". Es bastante barato en alrededor de $10 incluido el transporte, tiene una vida útil de 6 meses y puede platear muchos tableros sin necesidad de reemplazar (475 mL o 1 pinta lo de la placa hasta 600 pulgadas cuadrados de cobre). Actúa químicamente, depositar una capa muy delgada de estaño en el cobre expuesto del tablero del circuito. Esto produce el mismo resultado que un método de electrodeposición y es bastante un poco más simple y más barato.
Los rastros de cobre deben estar limpios de oxidación o deslustre como grabador antes de que usted puede la placa. Si sólo se inscribía, debe estar limpia de quitar el toner. Si no, primero tendrá que pulir con un scotch brite y darle un enjuague rápido.

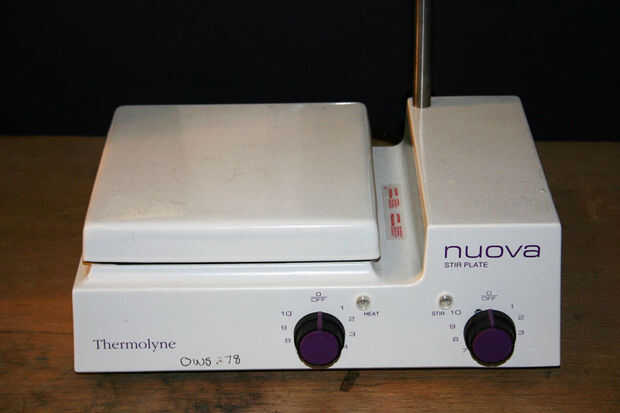

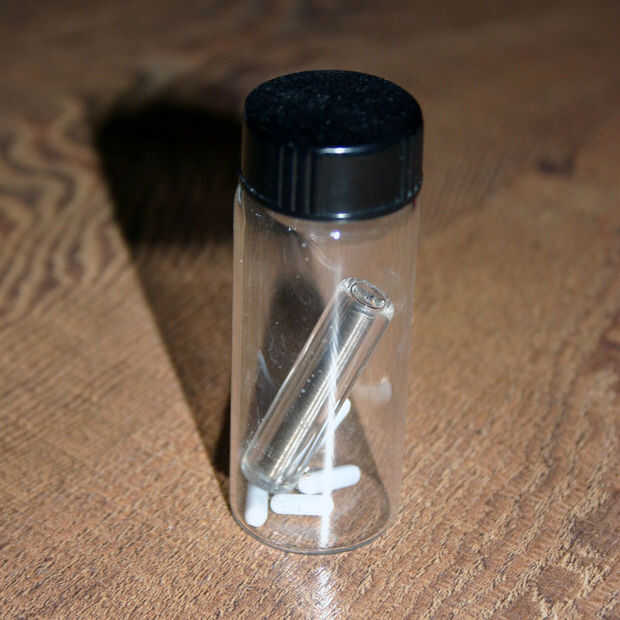

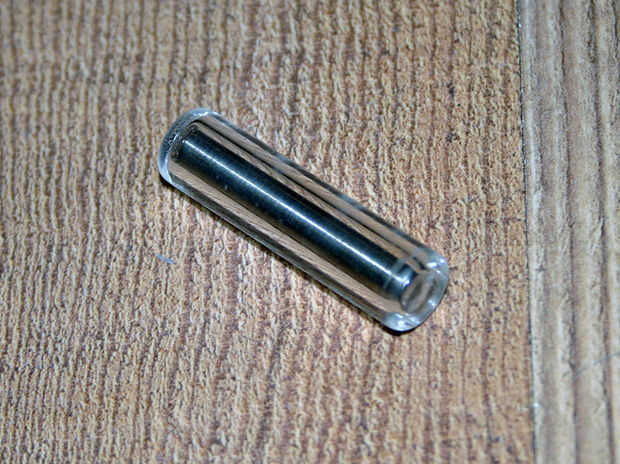

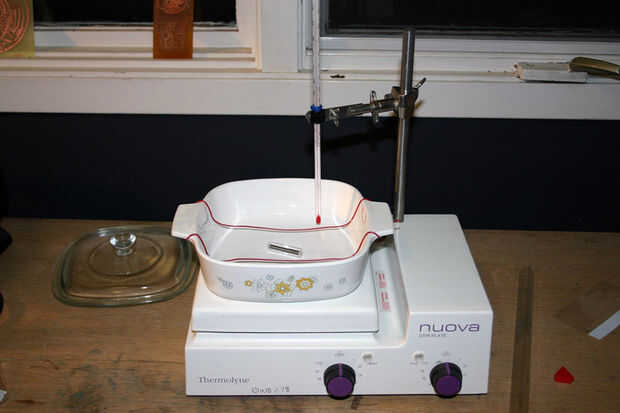

También se necesita alguna manera de calentar la solución a 50 º C y un recipiente para hacer. Pude llegar a una placa de agitación, que sin duda me da una ventaja. Es el tipo que tiene un calentador y un imán montado en un motor por debajo para que la solución puede removerse por vidrio especial revestido imanes al mismo tiempo. Si no puede encontrar una placa buena, una estufa de cocina funcionará igual de bien.
El buque de la galjanoplastia
_______________________________________________________________________
La parte difícil es encontrar un recipiente no metálico para hacer las planchas. Un laboratorio real sería una especie de bandeja resistente al choque térmico vidrio borosilicato , también conocido como Pyrex. Crees que se podría usar tu cazuela, pero que es una muy mala idea. Lo que mucha gente no sabe es cocina "Pyrex" no es lo mismo; el nombre de Pyrex realmente es licenciado por Corning Glass a una empresa llamada World Kitchen. Utilizan un diferente tipo de vidrio llamado vidrio de cal sodada. Es conocido por romper catastróficamente cuando se expone a una temperatura diferencial como el que en una cocina desigual. Así que no lo hacen.

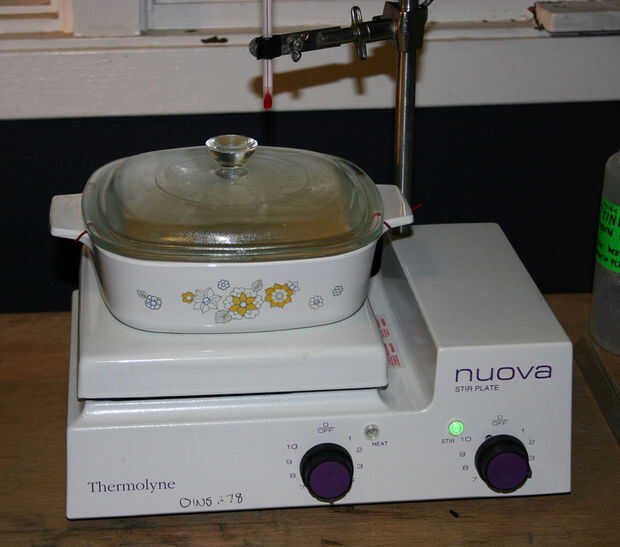

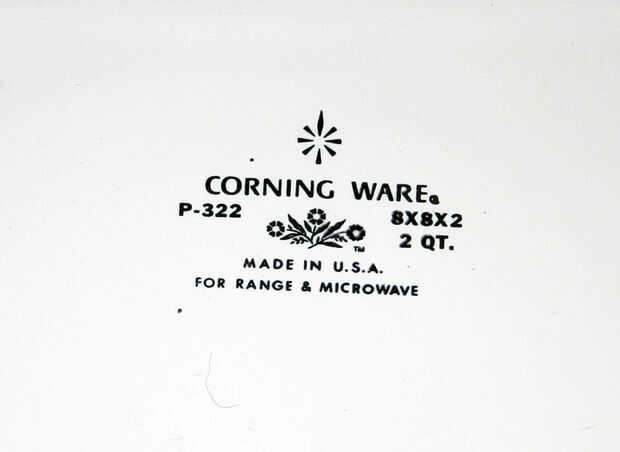

Sin embargo hay una alternativa barata. En mi investigación me encontré con un producto temprano de Corning llamado vitrocerámica, comercializado como "Corningware." No es vidrio, pero realmente una vitrocerámica e increíblemente reistant a choque térmico. Cosas reales de alta tecnología y Corning hizo realmente cacerolas de ella! Usted puede obtener descuentos o buena voluntad para menores $5,00, con tapa. Busque el distintivo color blanco y la etiqueta de "Corningware – para estufa uso seguro" en la parte inferior.

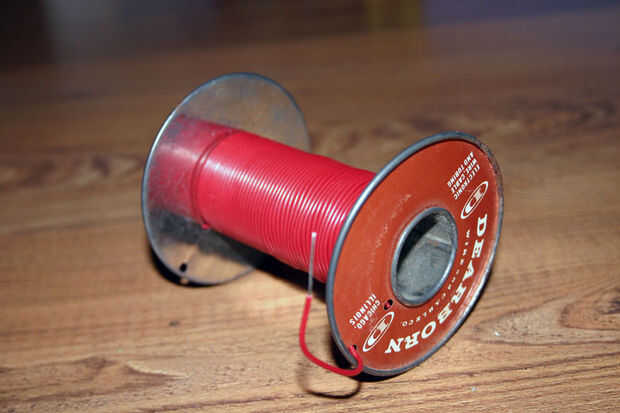

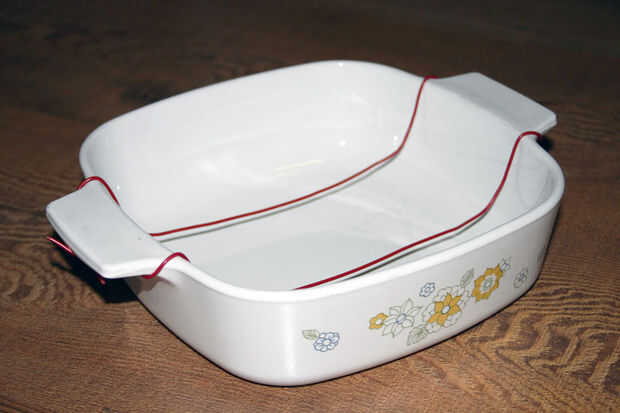

También necesitaba un pequeño mazo de suspender la Junta sobre el imán de revolver de ruleta en la parte inferior de mi plato.
La Junta Directiva de la galjanoplastia
_______________________________________________________________________
Nota de seguridad: Tinnit contiene ácidos sales de estaño, así que use guantes y gafas protectoras y no reutilizar cualquier cosa para comer. Siga las advertencias en el envase. Por favor!

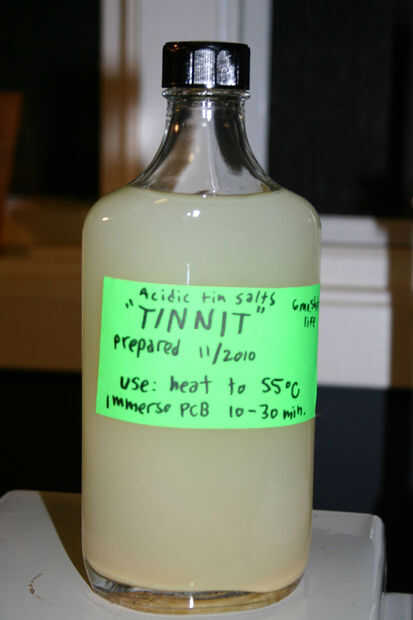

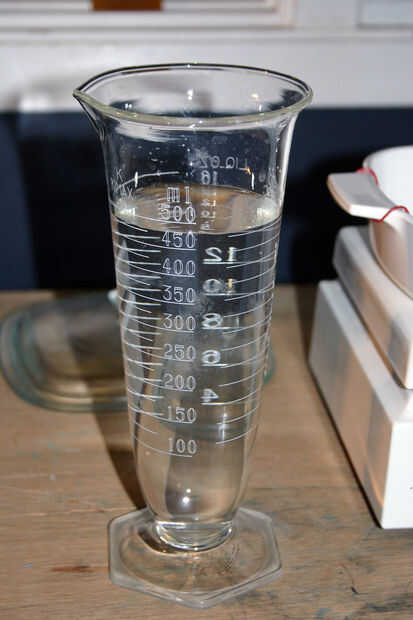

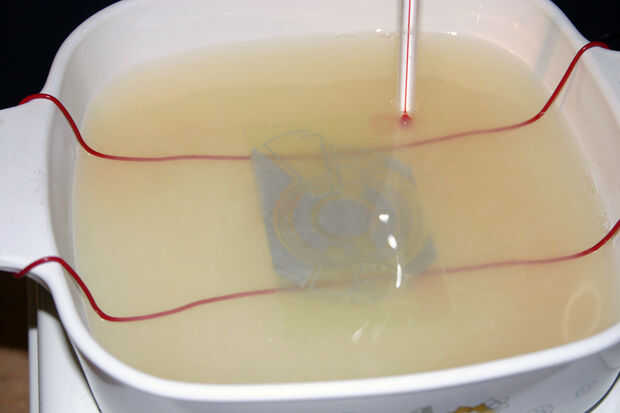

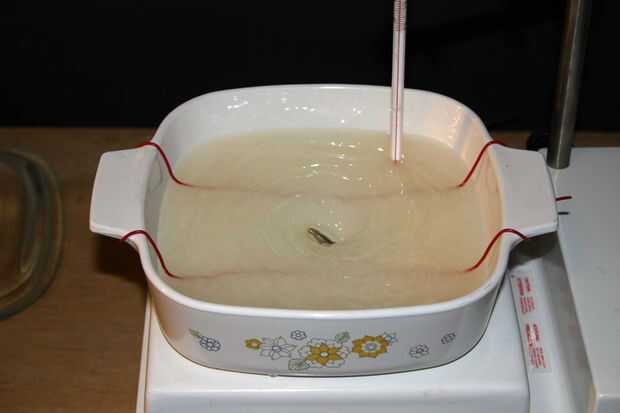

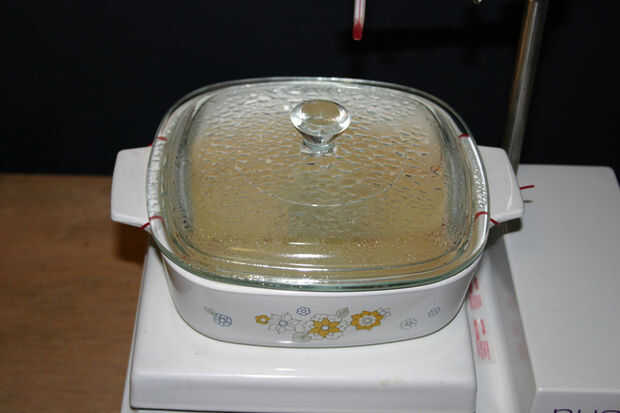

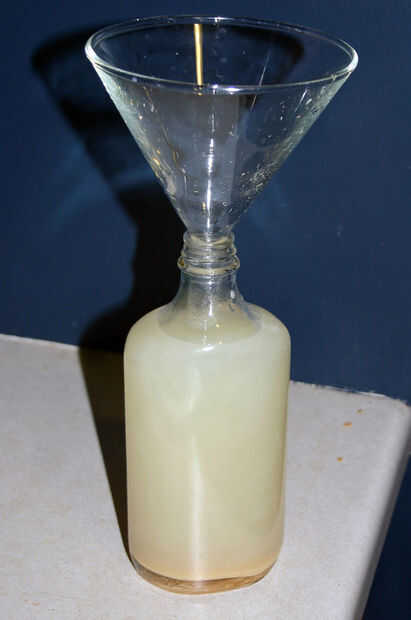

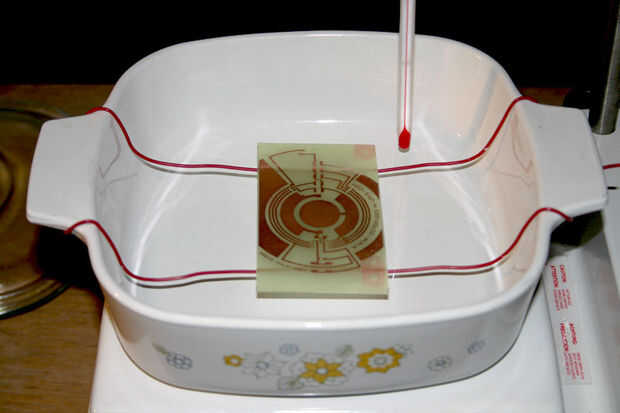

TINNIT viene como un polvo que primero debe ser disuelto en agua caliente. Siguiendo las instrucciones en la parte posterior, calor de 475mL (1 pinta) de agua destilada a 55 º C (120 ° F). Una vez que se haya disuelto completamente, será un color lechoso del blanco-amarillo con unos sólidos flotando. Sumerja la placa boca arriba en la solución y darle 10-30 minutos, revolviendo a intervalos de 5 minutos. Si todo ha ido a plan, debería ver el cobre casi de inmediato comienzan a girar a un gris embotado. Cuanto más tiempo lo dejas en la más gruesa la placa. a no calentar más de 150 º C (302º F) o comenzará a poner emanaciones extrañas de amoníaco y dióxido de azufre.

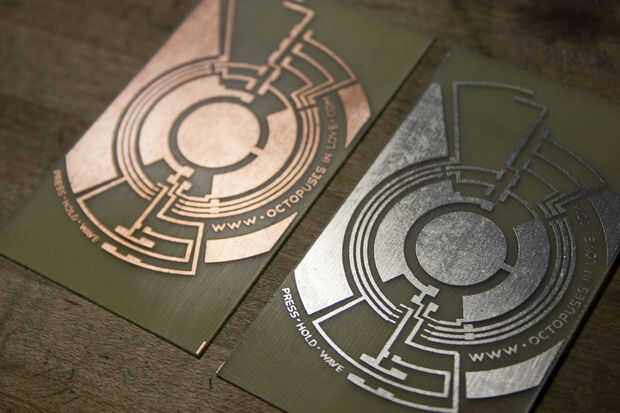

Una vez que estés satisfecho, sacar la Junta y enjuagar bien. Las instrucciones dicen de limpiar con amoniaco para eliminar los residuos corrosivos que se mate la Junta. Limpiacristales con amoníaco va a hacer en una pizca. Entonces sólo brillarlo para arriba con un scratch gratis Scotch Brite y está listo para la soldadura.

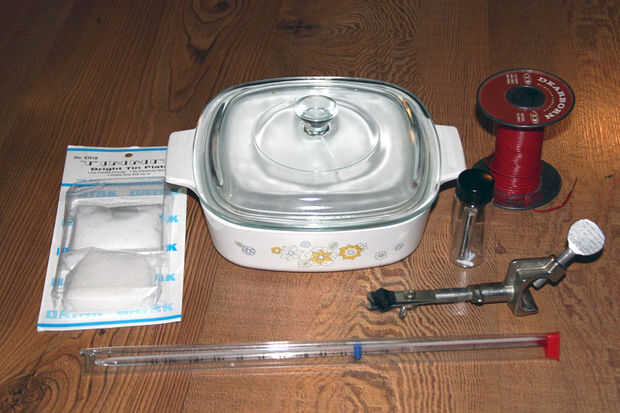

Herramientas y suministros
- Solución de la galjanoplastia de TINNIT
- Termómetro de laboratorio
- Pinzas plásticas
- Guantes de goma, gafas de
- Bandeja de borosilicato o cazuela herméticos de seguridad
