Paso 10: La soldadura de la pantalla y rellenar la PCB
La plantilla
_______________________________________________________________________
Uso comercial de fabricantes de PCB un metal de soldadura stencil, grabado de acero inoxidable o aluminio para grandes tiradas de placas, pero puede pedirlos personalizados corte en línea de mylar grueso. Si tienes acceso a un láser cortador (cortador del laser del uso número dos) o vinilo de corte, puede cortar su propia de película de acetato o transparencia. En un sujetador, incluso puedes imprimir tu patrón sobre una hoja de película de la transparencia y usar un cuchillo X-acto para cortar las almohadillas de soldadura. Lo que funciona.

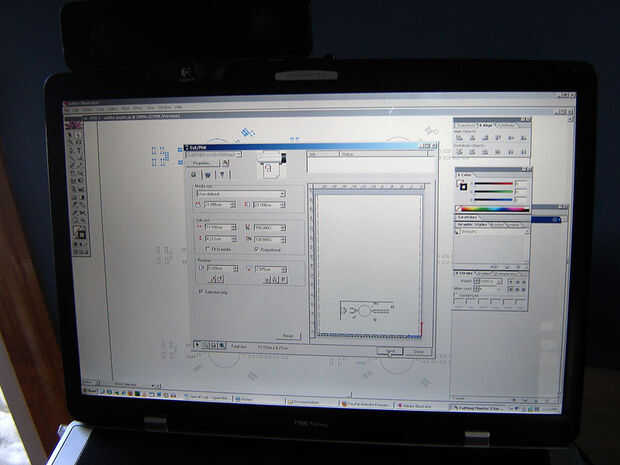

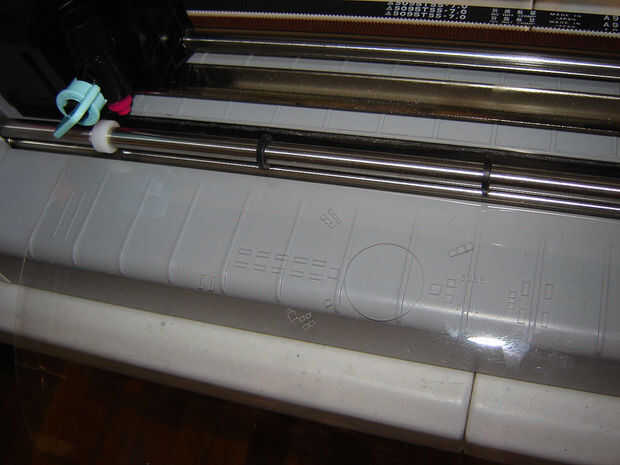

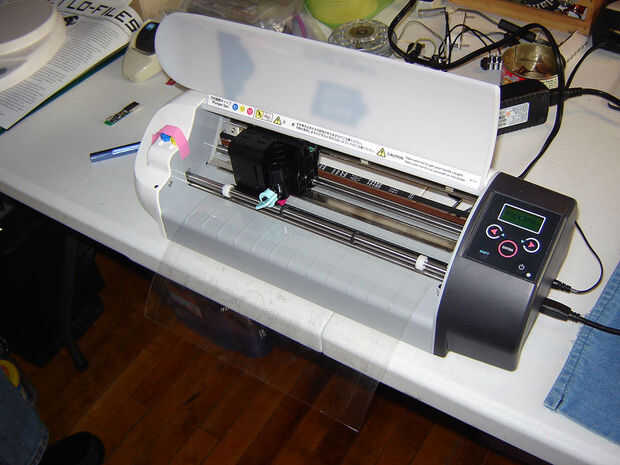

En mi caso, yo tenía un amigo me corte una plantilla de acetato grueso con su cortador de vinilo. Tomó un poco de ajuste para obtener la configuración correcta, ya que es un material excepcionalmente grueso y frágil para cortar; más gruesa que la mayoría de vinilos. Finalmente se determinó que la herramienta de corte para hacer por lo menos cuatro pasa a cortar todo el camino aunque.
Aplicar la pasta de soldadura
_______________________________________________________________________

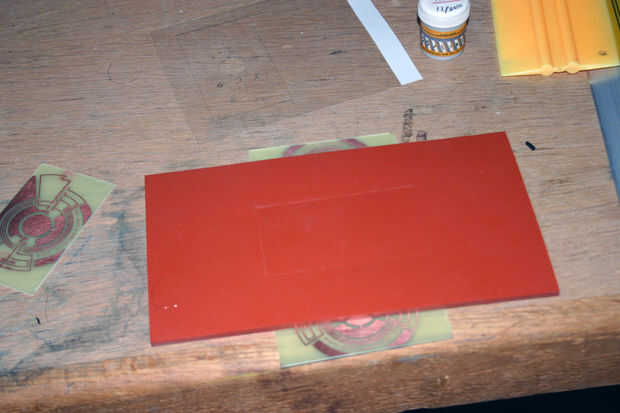

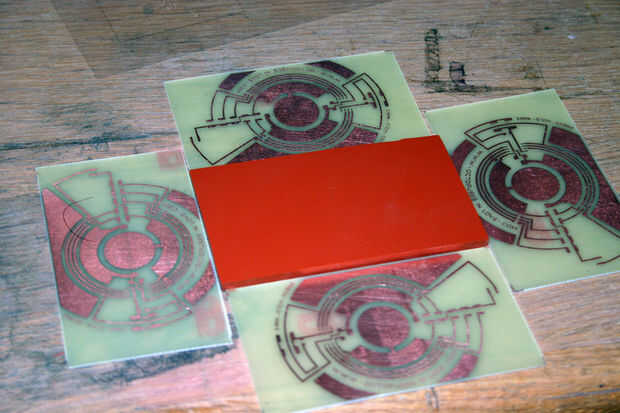

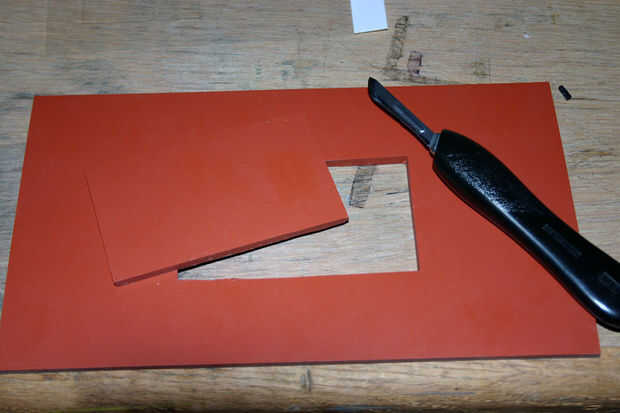

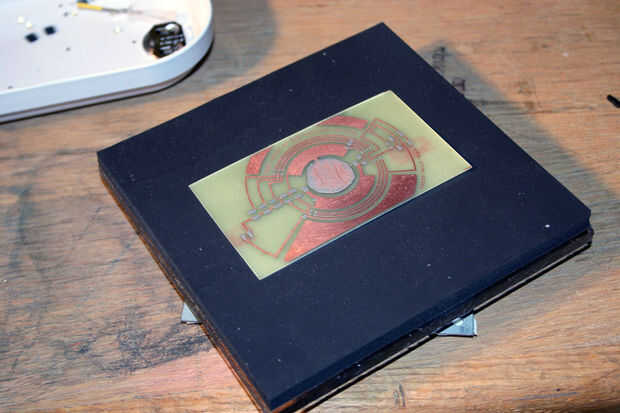

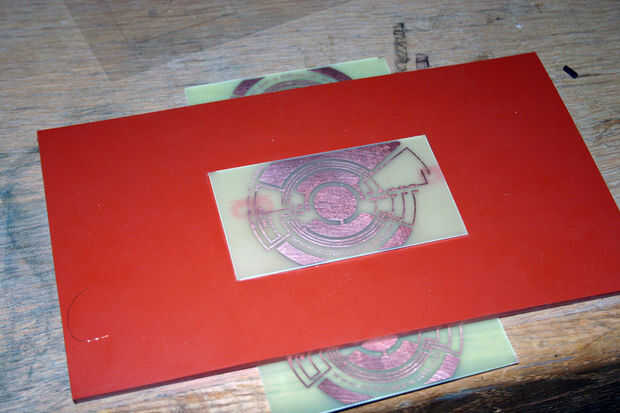

Para la proyección real, hice una plantilla de un pedazo de caucho de silicona grueso. Corté una pieza del tamaño exacto del PWB, luego apilan extra PCB por debajo de la estructura, creando así un recorte hundido exactamente a la profundidad de la Junta. Esto proporciona una superficie para la plantilla a flay todos los paso y también sostiene la Junta en su lugar mientras la rasqueta es arrastrada a través de.

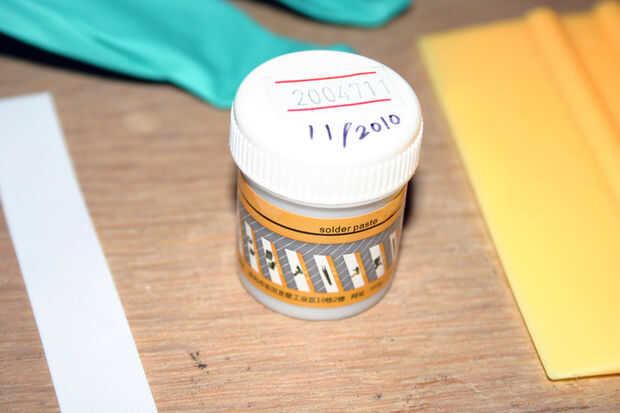

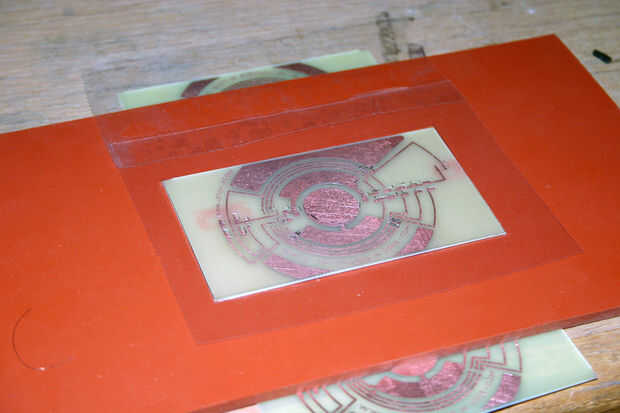

Línea de tu plantilla, luego cinta hacia abajo en la parte superior con cinta de embalaje. Asegúrese de usar guantes de goma como la soldadura contiene un montón de cosas de miedo, en mi caso, plomo. Sacar una gota de pasta de soldadura y poner la boquilla, o en la parte superior de la plantilla, por encima de los recortes. La pasta de soldadura debe ser viscosa, pero no tan viscoso it no puede extenderse. Es un material no-newtonianos, significado que lleva a cabo fluye más fácilmente bajo presión y solidifica un poco cuando se libera la presión.

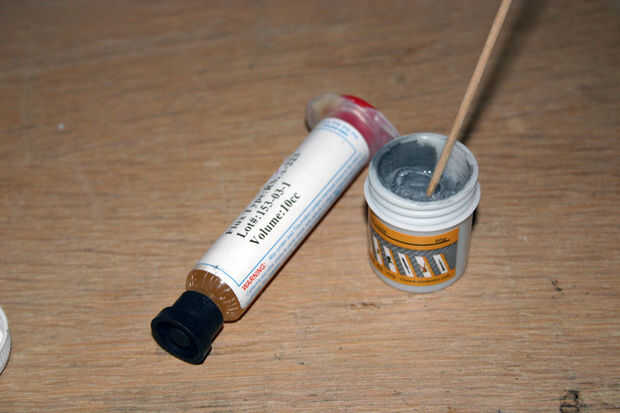

Flujo y ZCHECK barato de calidad decente se pueden tener de DealExtreme, aunque usted debe estar preparado para envío lento (pero gratis). Si la pasta de soldadura es vieja, o simplemente demasiado viscoso, puede que necesite adelgazar con flujo.

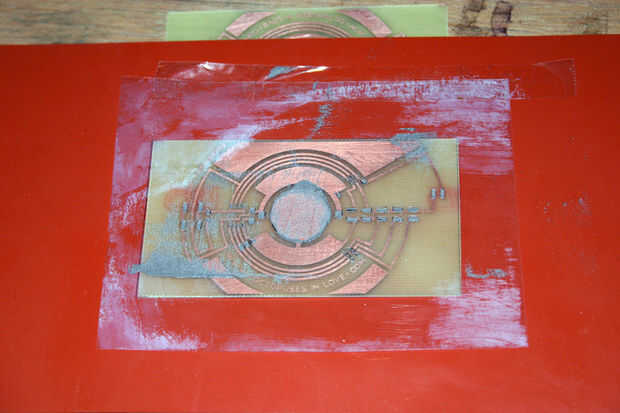

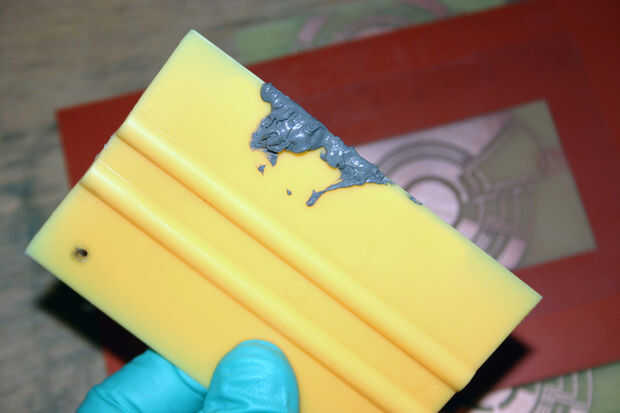

Sostenga la plantilla firmemente en la parte inferior y atraviesan la escobilla de goma de la plantilla, cuidando de no para levantar la superficie. Repita hasta que todas las áreas se llenan y luego pelan cuidadosamente encima de la plantilla. Esta parte definitivamente toma práctica y probablemente tendrás que hacer varios intentos antes de llegar bien.

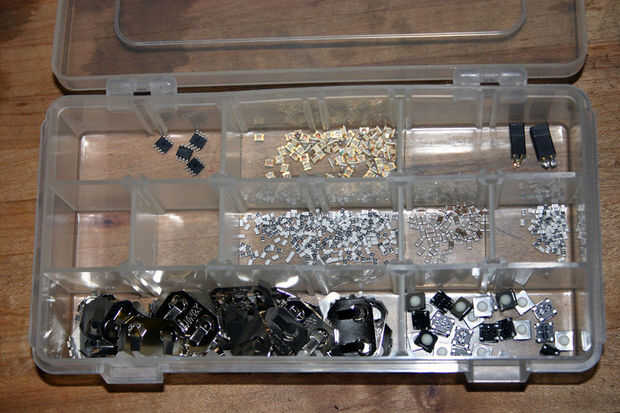

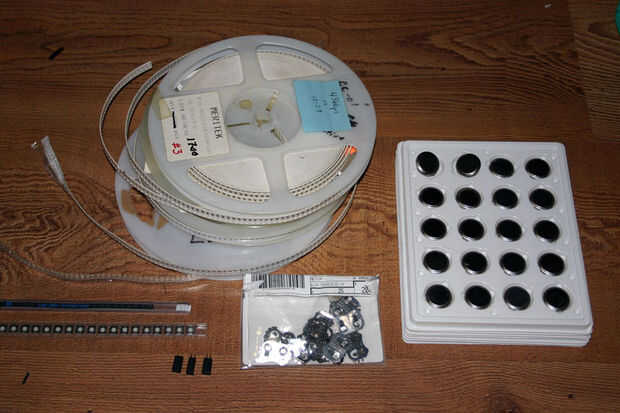

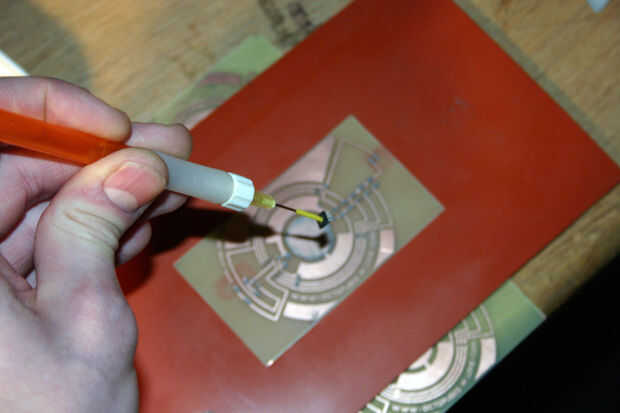

Ahora sólo Coloque la Junta en un lazy susan pick y coloque las piezas apropiadas con unas pinzas o una pluma con la aspiradora. Es el horno de reflujo, donde esperemos que no golpee la Junta y derrame de las piezas que sólo meticulosamente colocados en el piso y tiene que elegir los pelos y la suciedad de las piezas porque pegado en la pasta en ellos.

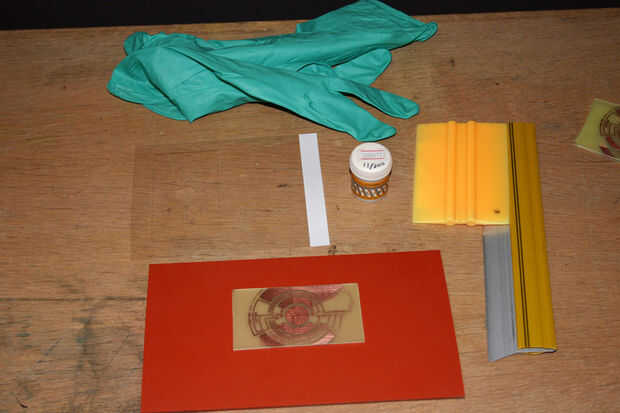

Herramientas y suministros
- Plantilla de goma de la soldadura
- rasqueta de goma o metal
- X-acto cuchillo
- Herramienta de recolección vacío
- palillo u otros desechables palillo de mezcla
- guantes de goma
- la goma de la soldadura $3,37, DealExtreme
- Flujo de $3,61, Deal Extreme
- Hoja de goma de silicona
- cinta de embalaje
