Paso 11: Cueza al horno su PCB

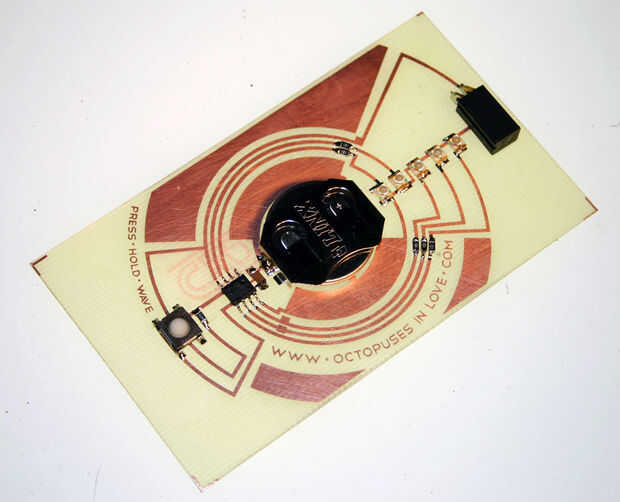

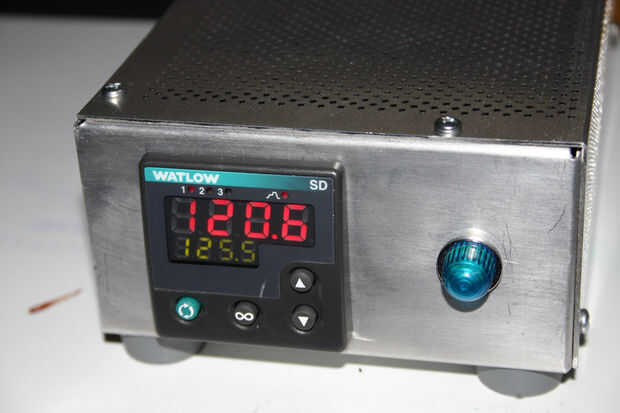

Programación del controlador de flujo
_______________________________________________________________________

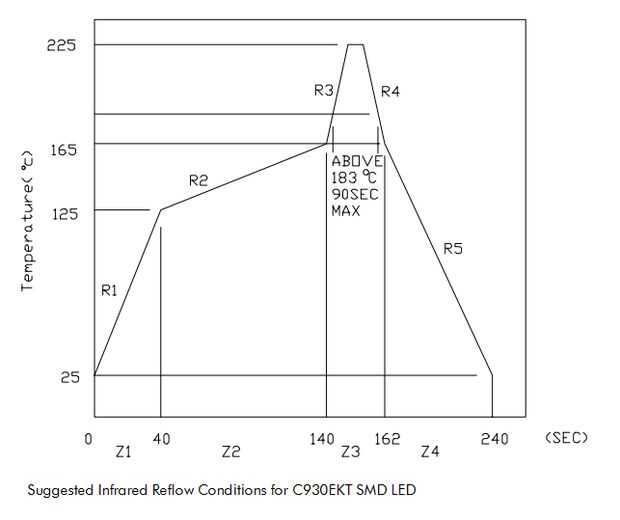

Lo primero es lo primero: es importante que el horno de reflujo se ha configurado correctamente, o esto no va bien. Se trata de los parámetros de consigna aquí. La temperatura máxima y el tiempo mantenido no deben ser más largo que puede manejar el componente más sensible, y es recomendable que realmente sean 5 grados inferiores a ese valor. En este caso, el componente más sensible es, sorprendentemente los LEDs. El microcontrolador puede tomar, basado en su volumen, hasta 260º C, y las resistencias y condensadores tienen tolerancias por encima. Los LEDs tienen una temperatura máxima recomendada de no más de 225 º. Los fabricantes tuvieron la amabilidad suficiente para proporcionar una pendiente de reflujo, por lo que acababa de usar que uno.
Si tu horno es lenta para calentar para arriba, puede tener problemas cerca de la cima de la rampa de reflujo. La idea es subir la temperatura lentamente, spike para "flujo" la soldadura y luego soltarlo apagado rápidamente, pero no inmediatamente, a temperatura ambiente. Así si pico es un problema, que tenga que intervenir y abrir la puerta de su horno de la velocidad de la tasa de enfriamiento de esa temperatura máxima.
La PCB de la hornada
_______________________________________________________________________

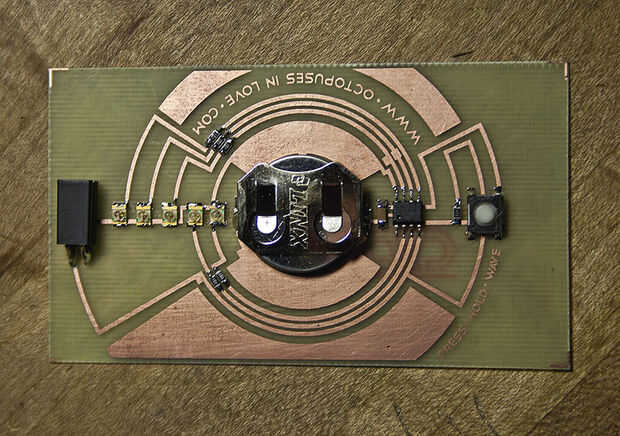

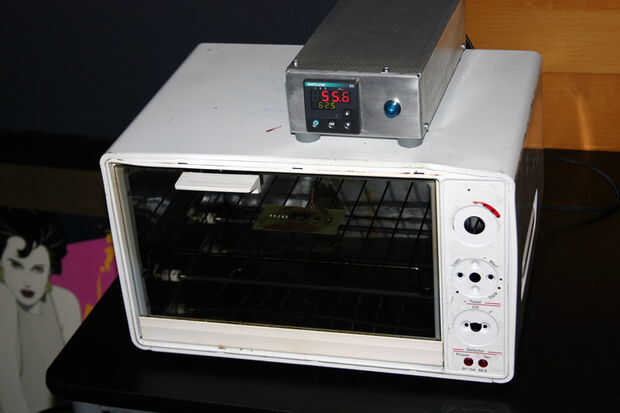

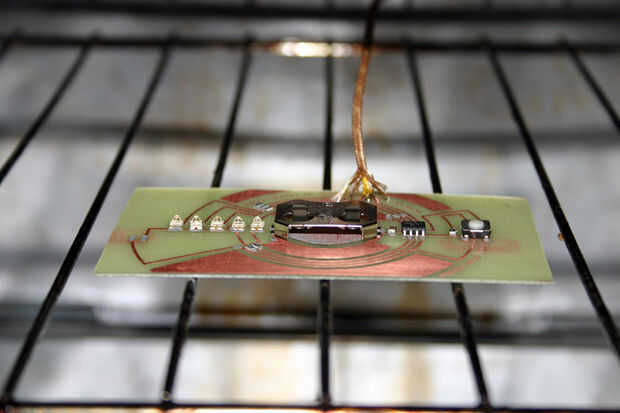

Una vez tengas el horno programado, coloque la Junta en el centro de la rejilla, asegurándose de que el termopar es cerca de la superficie del PCB, por lo que puede obtener una lectura que cerca de las condiciones reales de los empalmes de la soldadura. Cierre la puerta y arrancar el programa. Extintor cerca, por supuesto.
Espere hasta que la temperatura descienda a la temperatura ambiente. para la Junta, como se embrittle ciclo de los empalmes de la soldadura si se les niega su enfriamiento.
Debo señalar aquí que si no necesita hacer muchos PCB idéntico, usted realmente no necesita ir a la molestia de construir un horno de reflujo o proyección de la soldadura; es muy posible la soldadura de las piezas a mano. Se necesita un soldador con una punta relativamente fina, sin embargo. El truco está en la lata sobre el cojín en cada componente, sujetarlo con unas pinzas (o la herramienta de vacío) y flujo de la soldadura en esa articulación con el hierro. Entonces es seguro y perfectamente alineadas para hacer el otro lado.
Herramientas y suministros
- Controller & horno de reflujo
- poblado y defendido de soldadura PCB
