Paso 2: Construir el tanque de Etch
Accesorios pequeños no son comunes localmente, como todo es tamaño de tuberías y en línea, los accesorios pequeños de laboratorio grado sólo se puede pedir a granel. Algunas de estas piezas se robaban, la mayoría de ellos que tenía orden especial y la mayoría de ellos tomó varias rondas de búsqueda y recepción de las piezas que no encajan. Estados Unidos Corporación de plásticos es la fuente de bastante mucho todo eso; son como el Digi Key de tubos y accesorios de laboratorio, como lo que me preocupa. Fuentes mencionadas donde esté disponible.
Construcción
_______________________________________________________________________

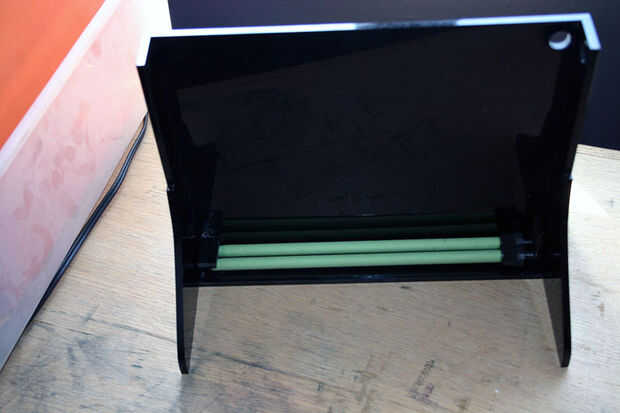

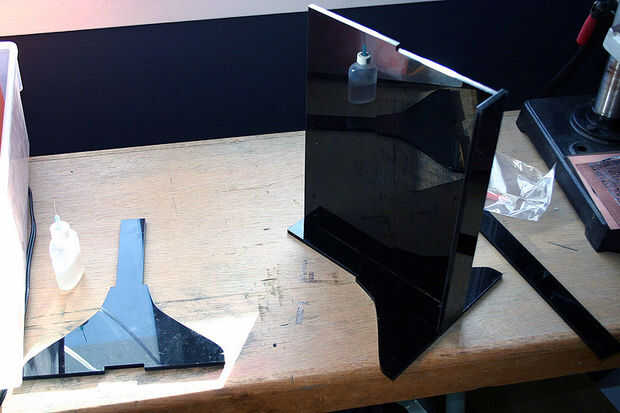

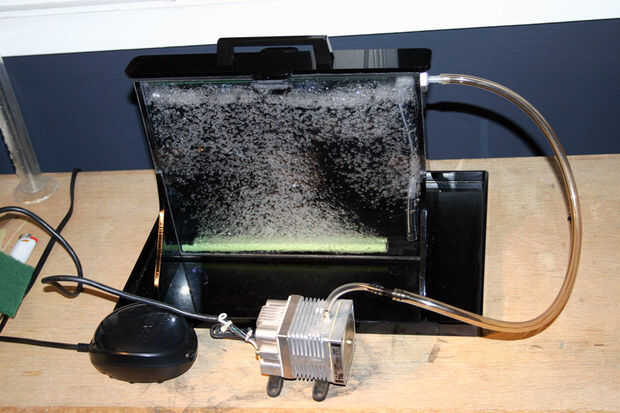

En cuanto al tanque, el primer paso es conseguir que juntos. El estándar de estanqueidad adhesivo acrílico es cloruro de metileno, que es algo muy desagradable, y cancerosos, así que hacen fuera. Dejar una ventana abierta sin duda no es suficiente. Por consiguiente, es bastante difícil de encontrar dada la reciente regulación, por lo que puede tener para un pegamento basado en cloruro de metileno en línea, tales como IPS Weld-On 4, que es agua delgada, así. Tengo una botellita pequeña de un amigo que lo hace profesionalmente fabricación de acrílico.

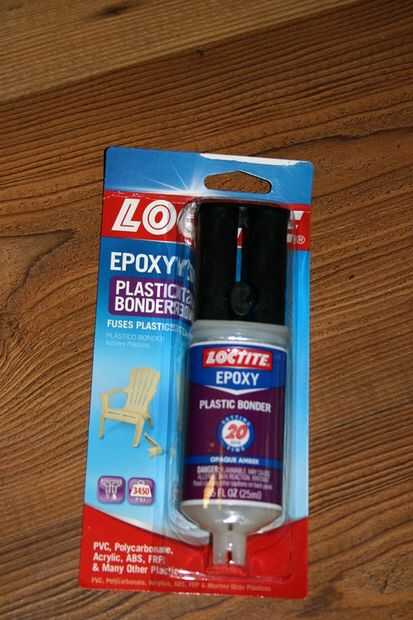

Sin duda, usted probablemente podría conseguir con sólo el tipo de epoxy, pero idealmente las piezas deben ser químicamente enlazadas uno al otro, en lugar de un misterioso agente extranjero. Si quieres lo jugar a seguro, sólo utilizar soldadura en 16 y hacer con ella. Es un solvente más viscoso que puede ser tratado como un pegamento y a sellar los huecos. Tuve que usar Cloruro de metileno por falta de la alternativa.

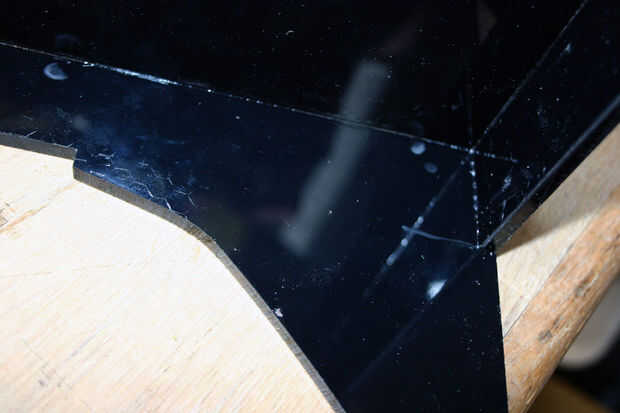

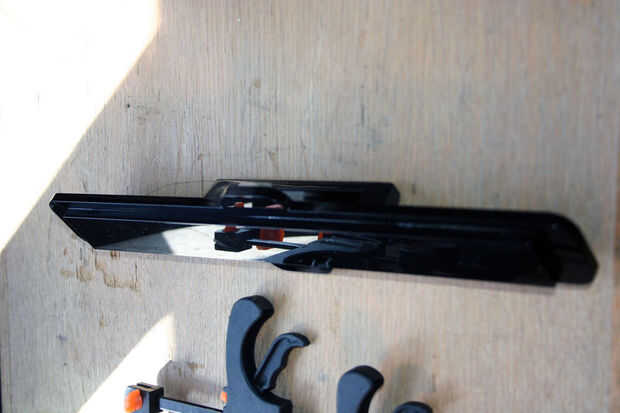

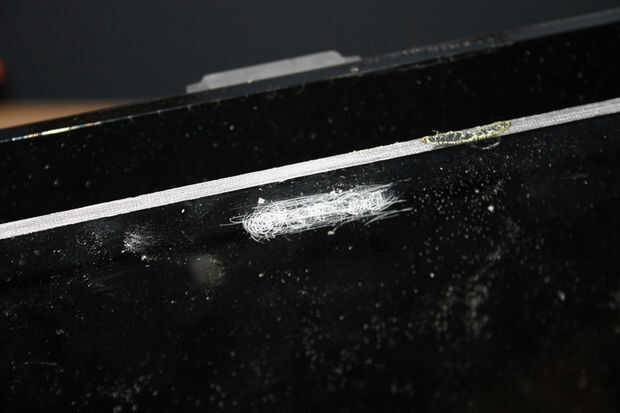

Durante el pegado de piezas con cloruro de metileno, son después de un ajuste tan apretado como sea posible. Corte láser bordes requieren especial atención, como son derretidos y redondeados. Pasé alrededor de una hora con un archivo y limpiar las piezas para un buen ajuste de papel de lija... Incluso para las piezas que encajan perfectamente desde el principio, especialmente la cara sin cortar el acrílico, es importante para desbaste las caras contiguas con papel de lija o no es no.

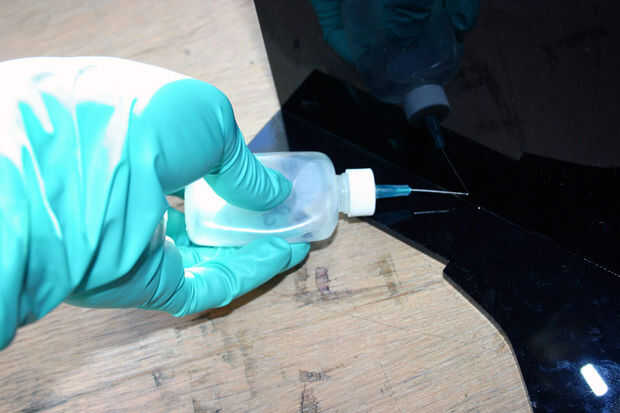

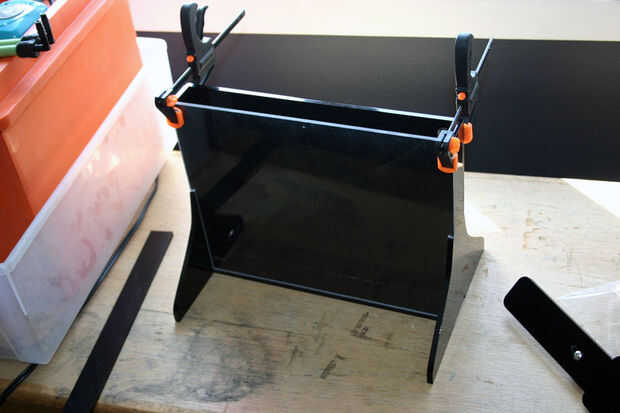

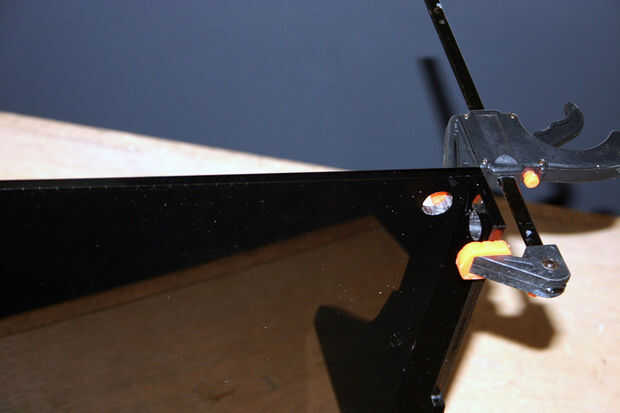

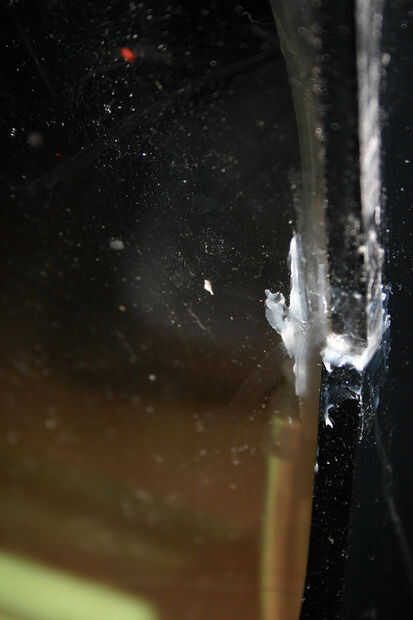

Una vez que las piezas encajan bien junto, unir las partes y ejecutar la aguja de una jeringa o modificado botella squeeze del solvente a lo largo de la grieta; acción capilarlo sacarán en. En unos 60 segundos, la parte será lo suficientemente segura para dejar solo. Sólo toma unos 30 minutos, para fijar para arriba, a veces mucho menos. Lo dejé toda la noche sólo para estar seguro, pero es realmente resistente al agua después de aproximadamente una hora.

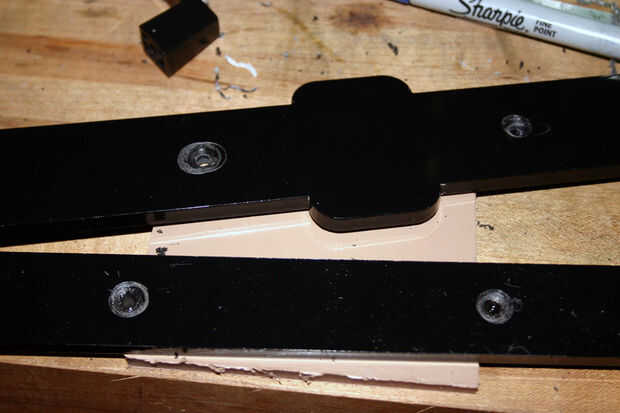

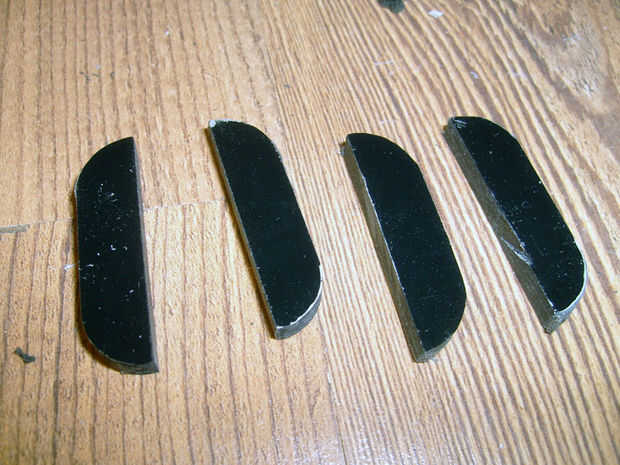

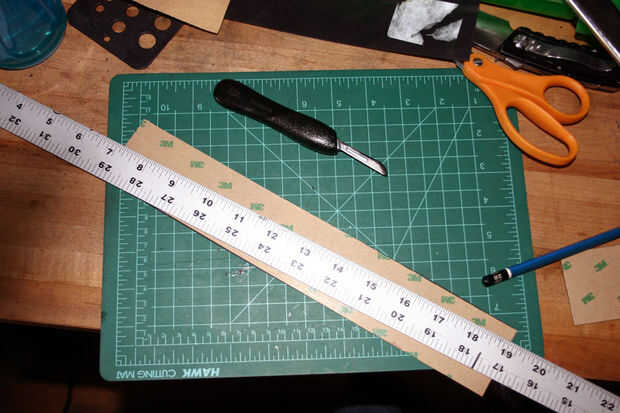

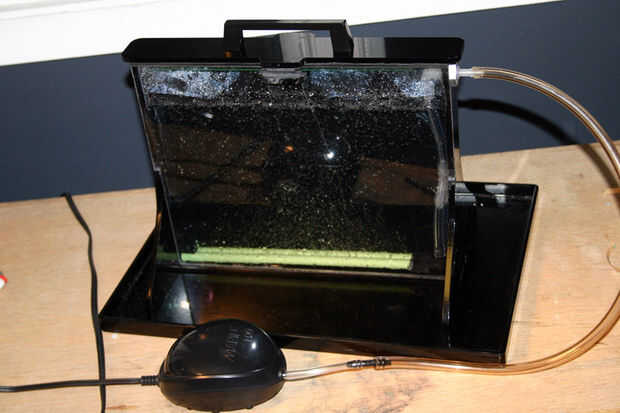

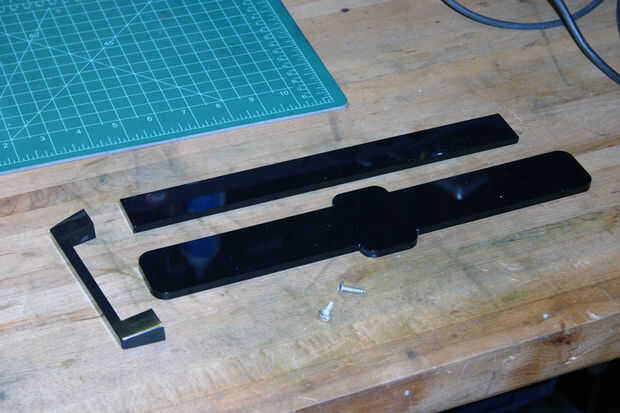

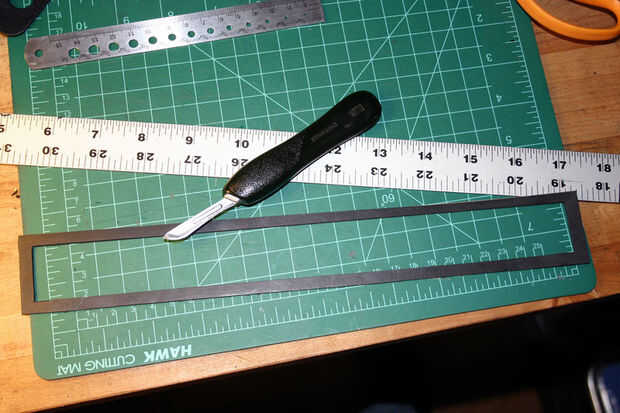

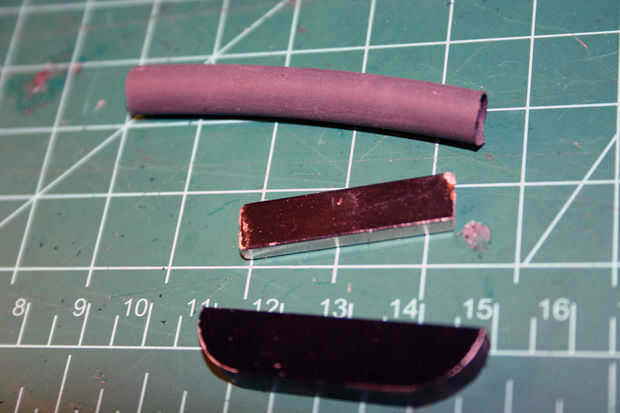

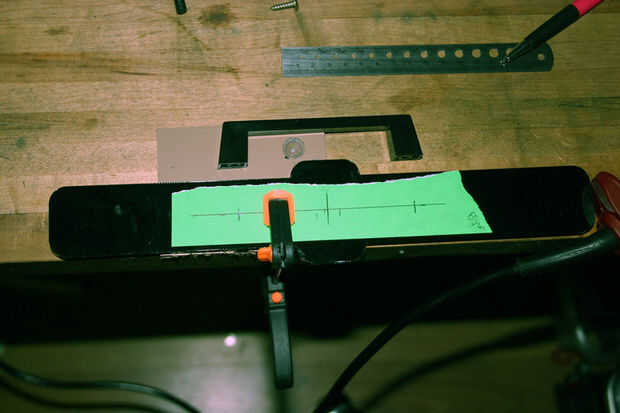

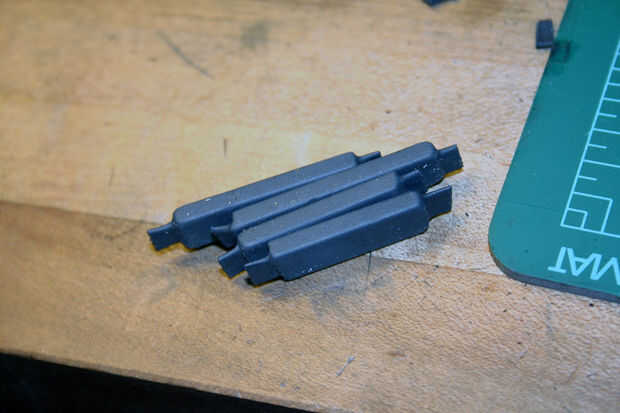

Después de eso, usted necesita hacer una tapa. Corté una junta autas-adhesivo para la tapa y el borde del tanque para llenar el boquete, y sellar hasta montó un par de alas a cada lado del tanque con imanes para tirar hacia abajo y sostenga en su lugar. Lo que pasa es que la tapa tiende a sí mismo, y porque las dos partes se invierten en la polaridad, es imposible hacer la tapa hacia atrás. Me siento inteligente sobre aquél. La única ADVERTENCIA es que los imanes deben ser sellados de tubo termo retráctil para resistir la corrosión.

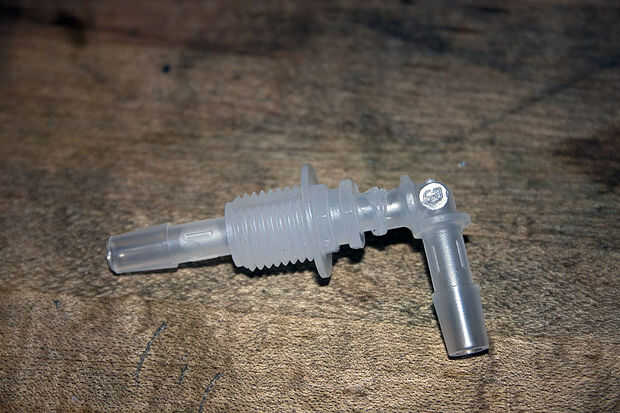

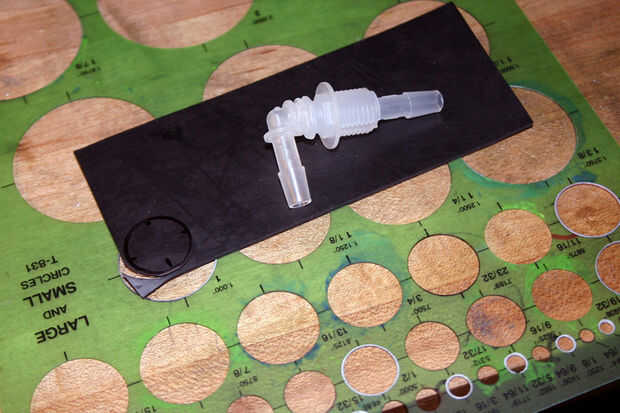

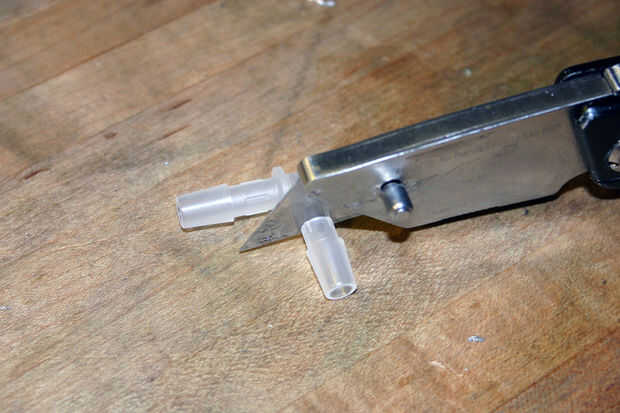

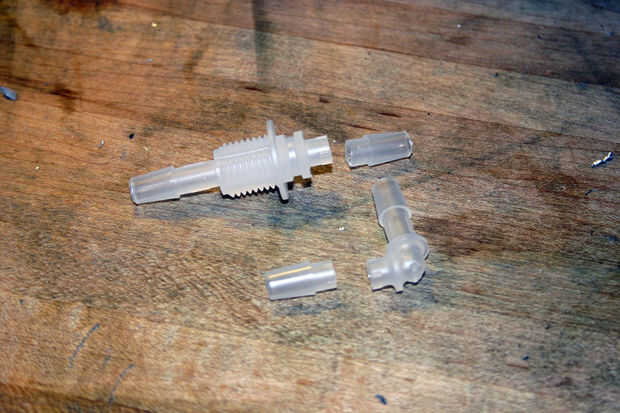

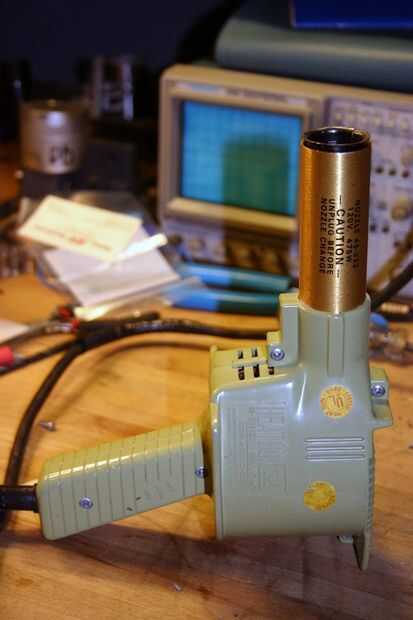

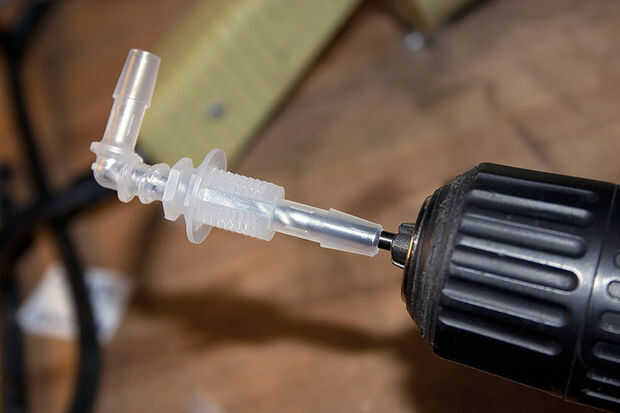

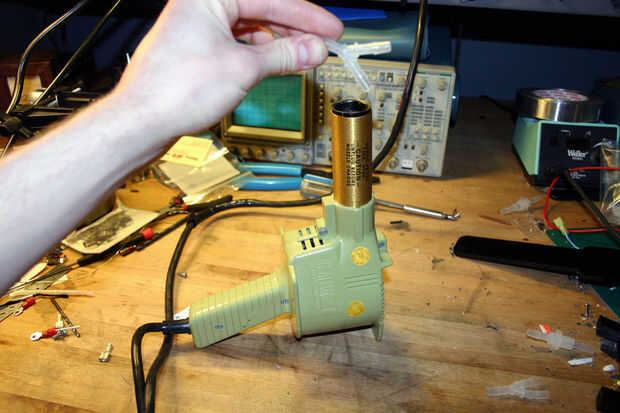

Los herrajes de cierre que quería sólo vinieron en recta, no de 90 grados, así que necesitaba cortar un lado y soldadura en un ángulo apropiado. Funciona sorprendentemente bien con polipropileno, que tiene punto de fusión lo suficientemente bajo como para que puede fundir piezas con sólo una pistola de aire caliente.
Referencias
- Cómo pegamento acrílico

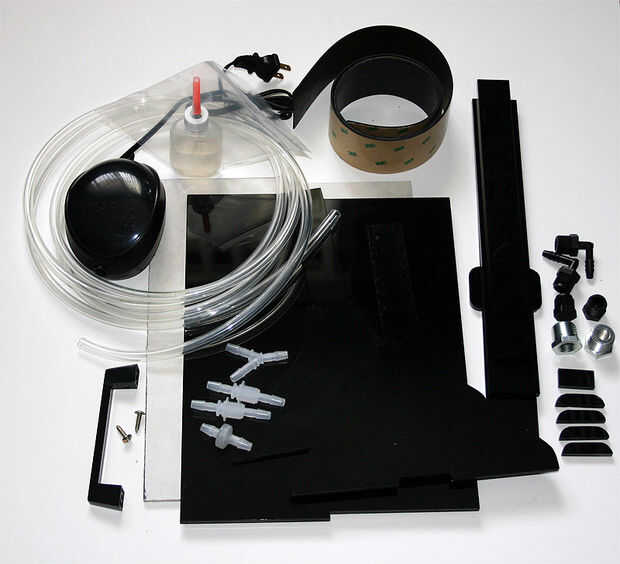

Piezas

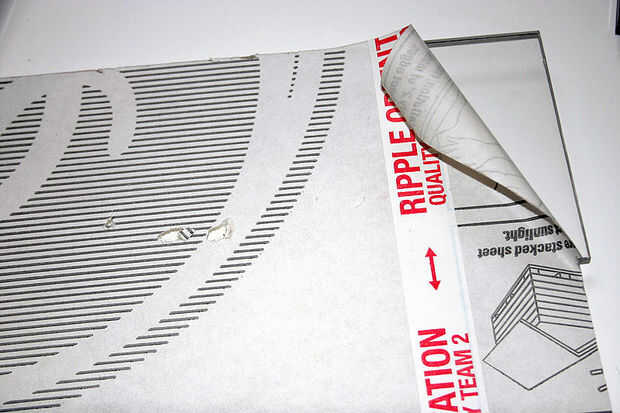

- hoja de acrílico o policarbonato de 1/4 de pulgada
- EPDM o Viton Junta adhesiva del uno mismo

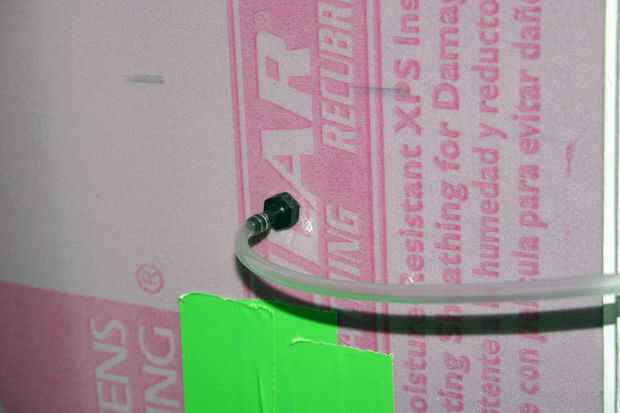

- 1/4" tubería resistente a productos químicos ID Tygono PVC de alta pureza

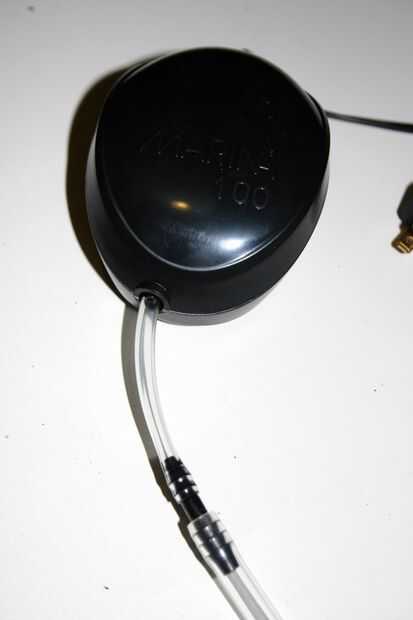

- 1 bomba de aire

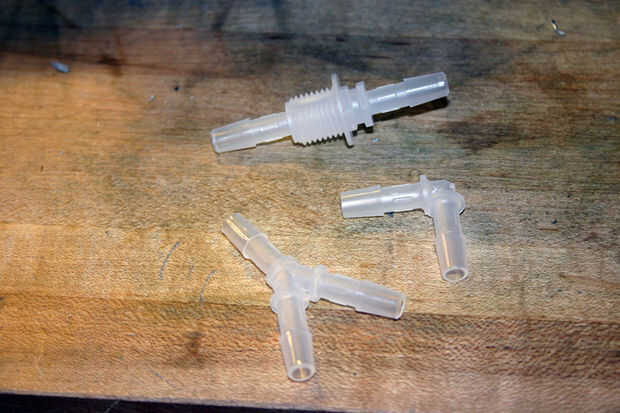

- 1/4" manguera lengüeta conexión wye polipropileno
- x 2 1/4" manguera barb fitting polipropileno cierre dentado (GVC código de producto: 116746 119)
- 1/4" codo de lengüeta de la manguera

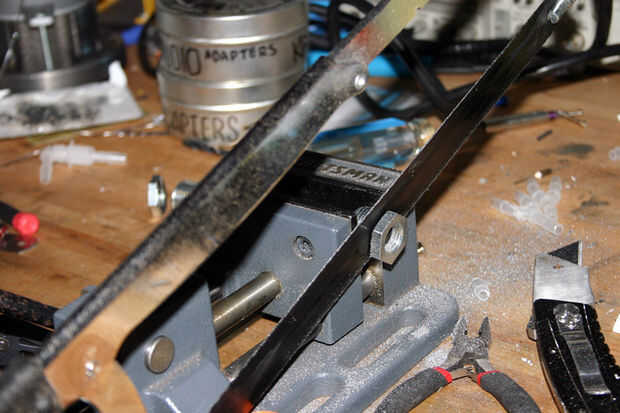

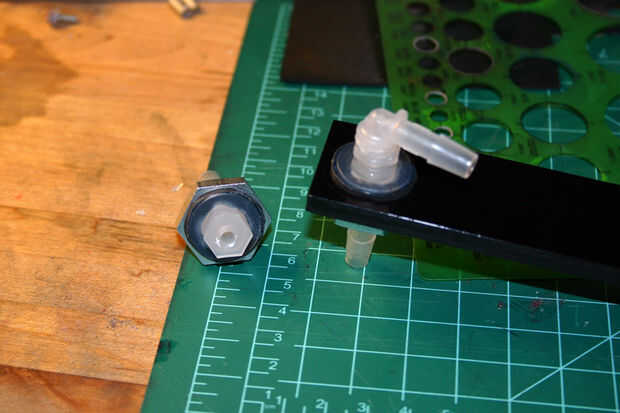

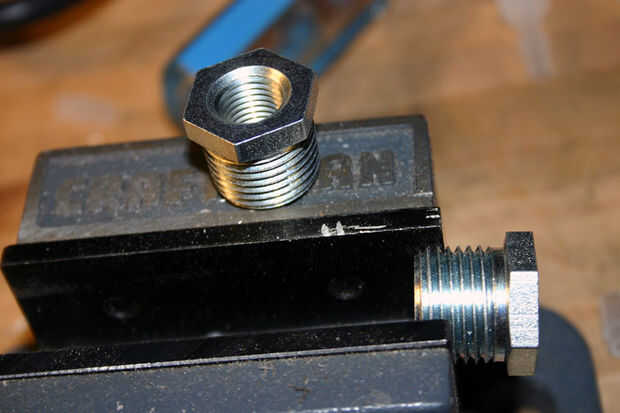

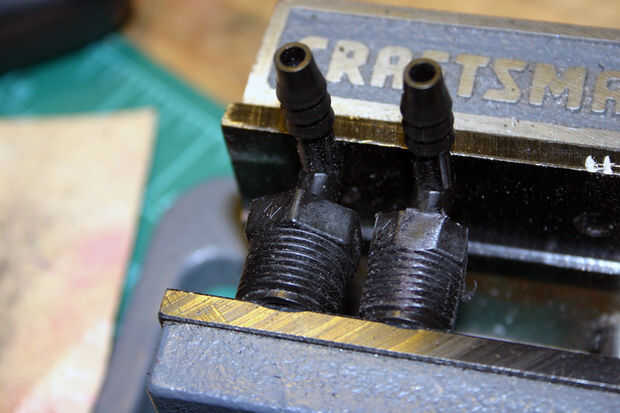

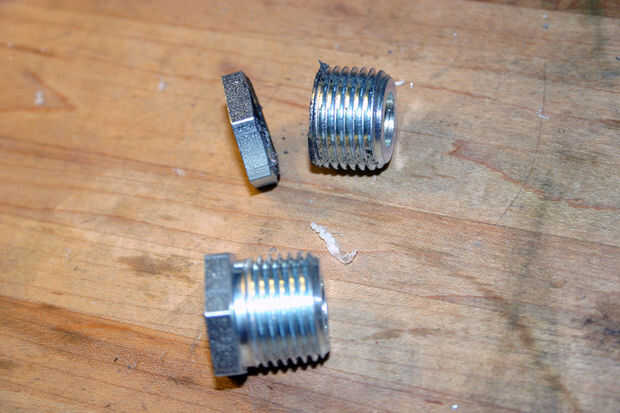

- 1/4" tuerca NPT (corta un buje hexagonal acero)
- 1/4" manguera lengüeta válvula de polipropileno

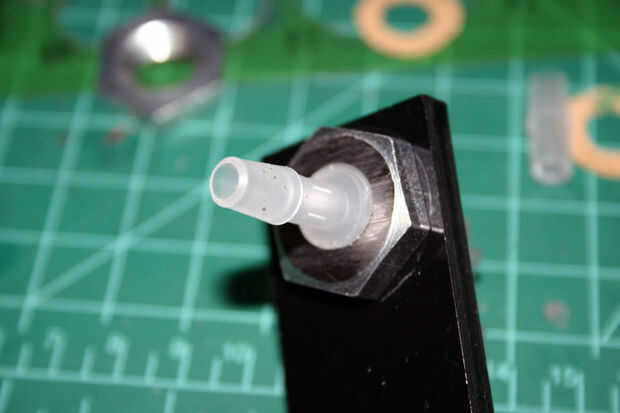

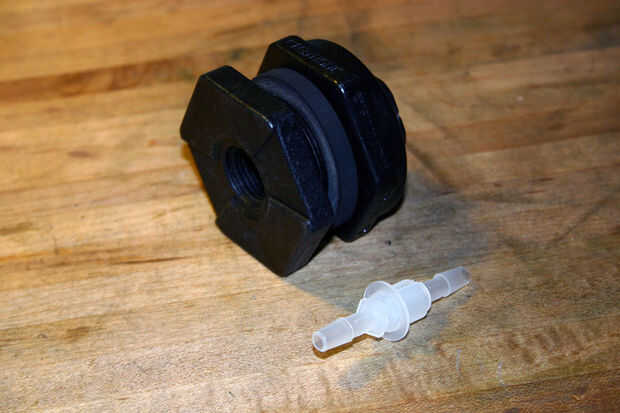

- lengüeta de la manguera de 1/4" 3/8" NPT del HDPE (3/8" se adapta el tubo de burbujas perfectamente)
- Enchufe de 3/8" NPT (para finales de la varita de la burbuja)

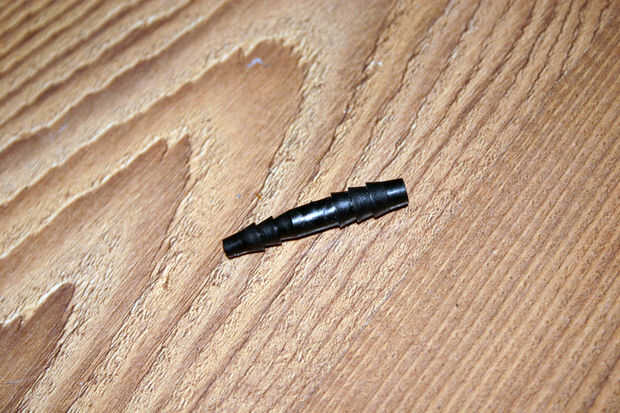

- 1/4" a 1/8" manguera lengüeta reductor

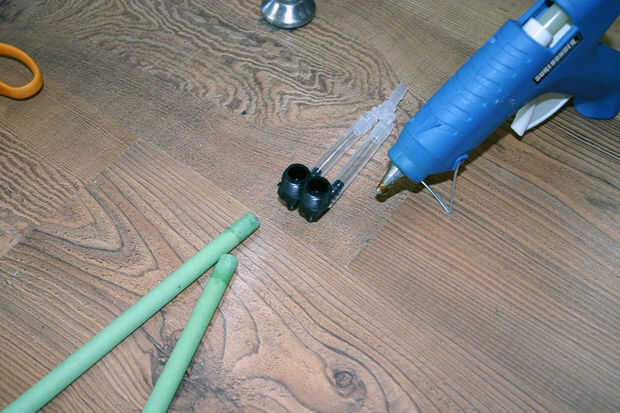

- Extremo de la goma tapones para tubo de burbuja

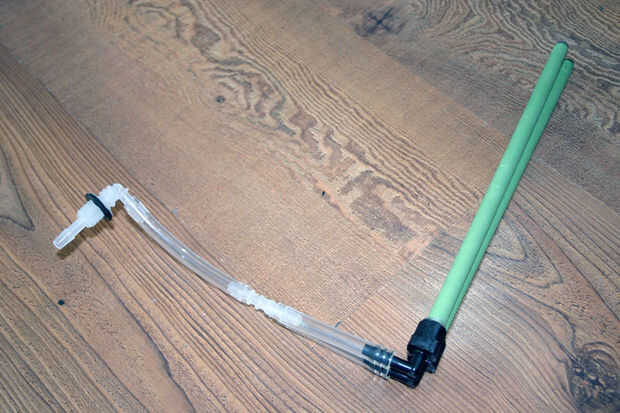

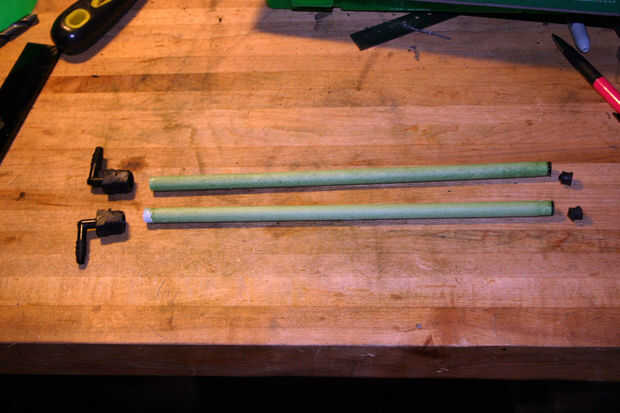

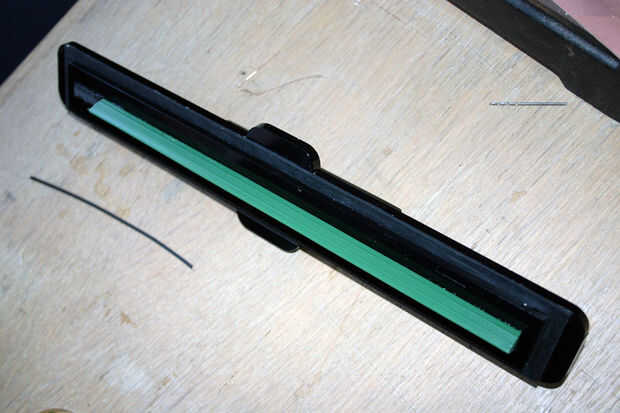

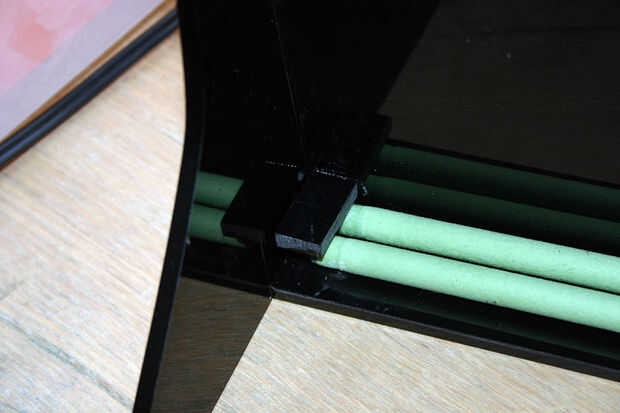

- Varita de la burbuja

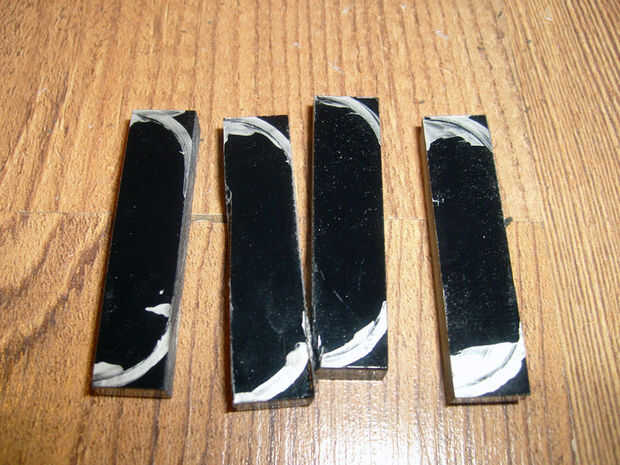

- 4 imanes de neodimio bar
- mango de plástico, con tornillos
- Epoxy plástico, para llenar los vacíos

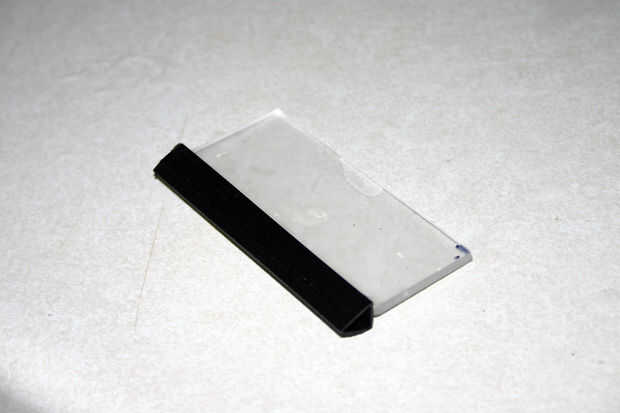

- Deslice el plástico clip de bar, de cubierta del informe (office max # 21936700)
Herramientas y suministros
- Cloruro de metileno o IPS Weld-on 16
- tubo termo retráctil

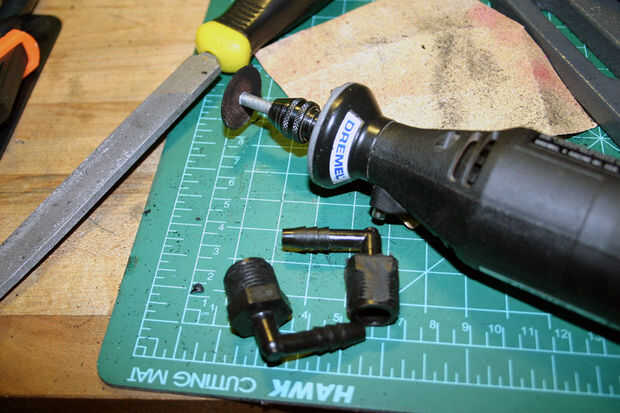

- Corte Dremel u otra herramienta giratoria con rueda
- Pistola de aire caliente
- Guantes de goma
- Pistola de pegamento caliente
- Pegamento de cianoacrilato
- Abrazaderas
- Sierra para metales
- Powerdrill
- Cuchillo de la manía
- Regla recta
