Paso 3: Modificar una laminadora
El proceso de transferencia de Toner
_______________________________________________________________________
Crear positivo etch resist mascarilla, más directo acercamiento, con componentes fácilmente y barato disponibles, se conoce como el método de transferencia de tóner. La idea básica es que imprimir tu diseño en un papel brillante y la impresión se aplica a la placa con calor y presión. El papel se quita, dejando sólo el toner como un etch resist, protegiendo así el cobre por debajo del baño ácido.
Hay una gran cantidad de variables involucradas, por lo que es fácil ver por qué mucha gente dar para arriba en él. Dado el tiempo suficiente, sin embargo, es muy posible iniciar el proceso el. Si han probado y dado para arriba en este método antes de, yo recomendaría que no te rindas! El beneficio en tiempo y dinero ahorrado vale.
El proceso también puede utilizarse para añadir una máscara componente negro de la etiqueta o texto a la Junta, como toque final después de que los rastros de cobre se limpian apagado. Para la tarjeta de POV, utilicé este método para añadir mi nombre a la parte posterior de la tarjeta en caso de que los LEDs eran demasiado difíciles de leer.

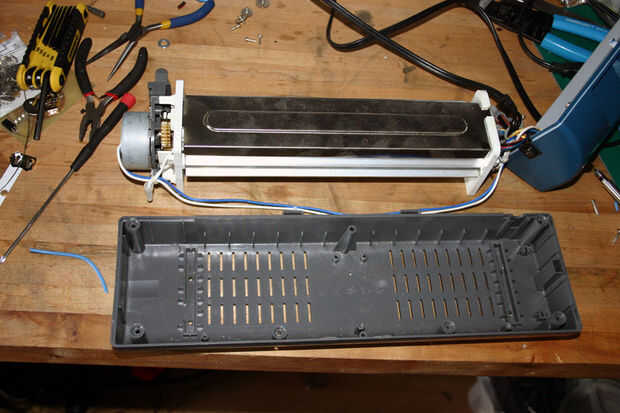

Modificando el laminador
_______________________________________________________________________

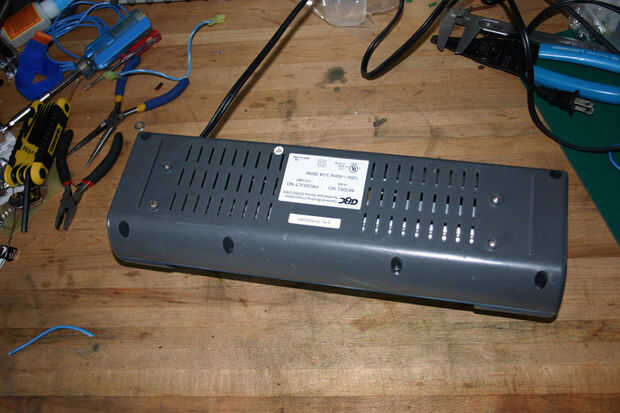

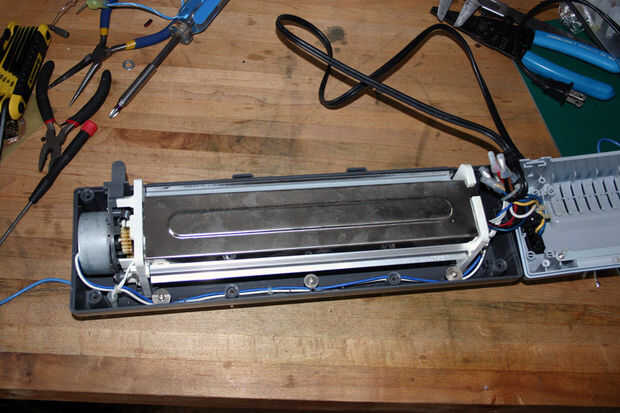

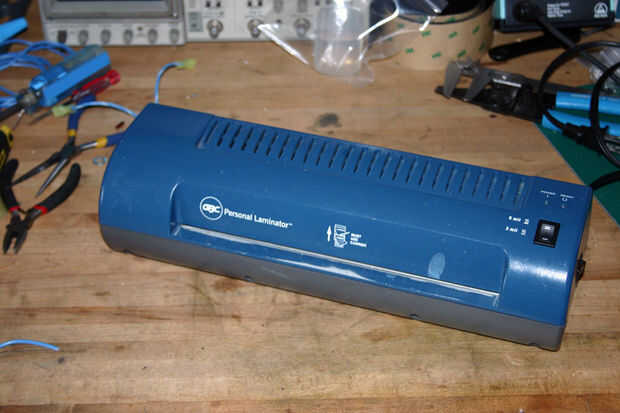

La parte más importante del proceso es un equilibrio entre el calor y la presión es constante sobre todo el tablero. La presión adecuada se logra fácilmente con un laminador de la bolsa estándar. Sólo necesita estar seguro encontrar uno con rodillos calientes o no obtienes los mismos resultados. GBC hace dos modelos comúnmente disponibles, los creativos de GBC y GBC Personal; son funcionalmente idénticos, excepto que el Personal tiene un interruptor adicional.

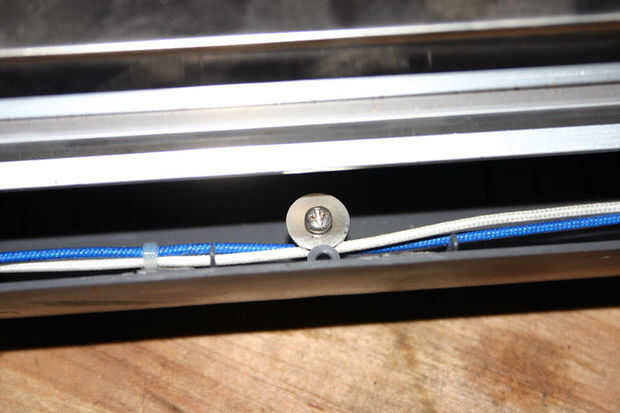

Ahora todo lo que necesitamos es conseguir la temperatura adecuada. Puesto que ambas de las laminadoras que mencioné están controladas por un interruptor térmico simple, todo lo que tenemos que hacer es cambiarlo con un mayor grado de la temperatura. Es bastante simple; los contactos del interruptor abierto cuando los rodillos están demasiado calientes, apagar los calentadores y cerrar cuando hace demasiado frío, convirtiéndose de nuevo. Es una clase muy simple de histéresis, donde el calentador nunca es exactamente la temperatura correcta ya que es casi siempre un poco por encima o por debajo de la temperatura apropiada, manteniendo un +-de unos 7 grados. Es muy distinto el controlador de temperatura Watlow PID que usar posteriormente en el horno de reflujo, que aprende sobre el sistema y compensa dinámicamente.

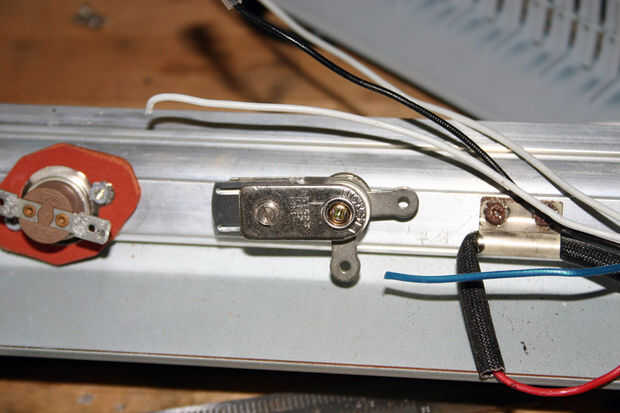

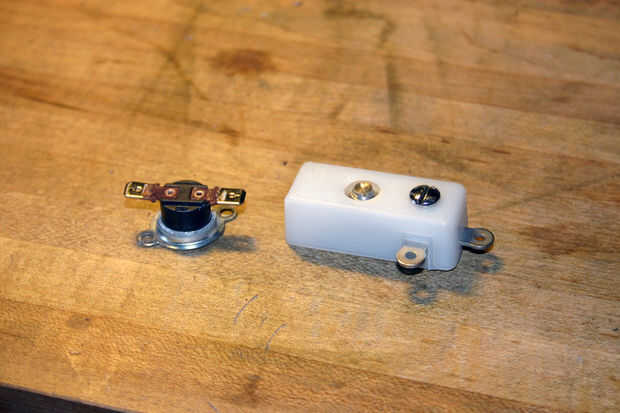

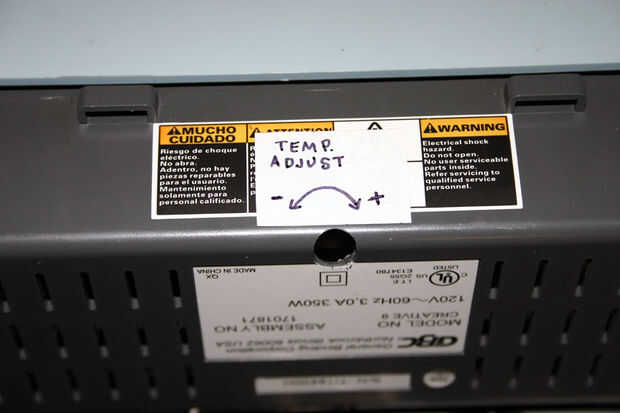

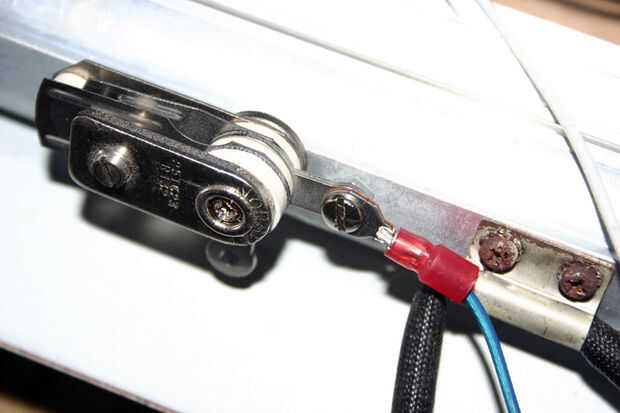

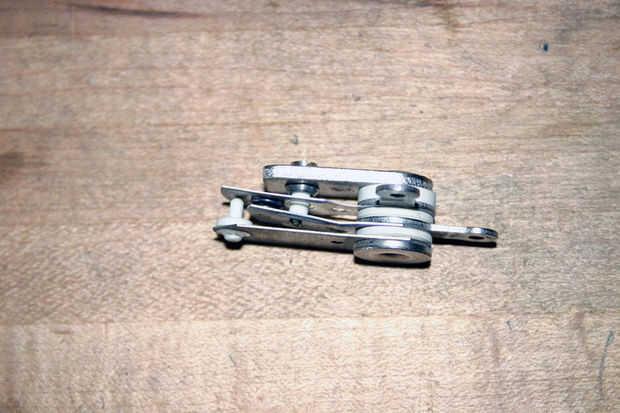

En lugar de un interruptor de valor fijo, que desea encontrar un variable interruptor térmico. Al igual que un valor fijo térmica interruptor, utiliza una tira bimetálica que deforman con los cambios de temperatura. Los dos metales tienen dos coeficientes diferentes de expansión térmica, y toda la pieza se dobla hacia delante a la temperatura adecuada para cerrar el contacto. A diferencia de un interruptor de valor fijo, sin embargo, tiene un tornillo que se puede ajustar cambiando la tensión de la tira bimetálica y cambiar así la distancia que tiene que viajar para cerrar el contacto y encender el calentador. Es muy inteligente y simple y perfecto para nuestra laminadora; nosotros podemos calibrar a nuestro deseo de corazón, incluso hasta el punto de coincidencia para el punto de fusión del toner del modelo específico de impresora que utilizamos. Huzzah!

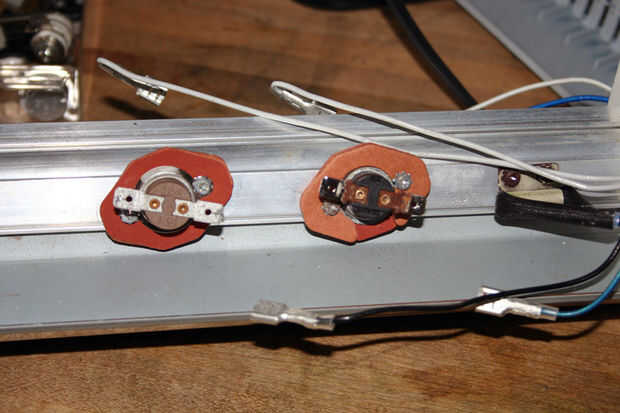

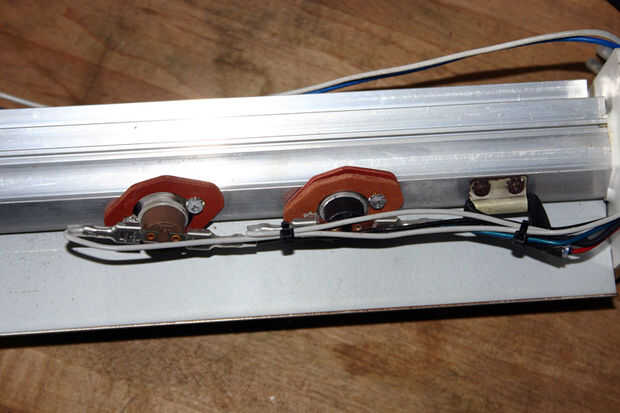

Si no encuentras un interruptor ajustable, no se preocupe; un interruptor de valor fijo de 160-190 º C funcionará muy bien.

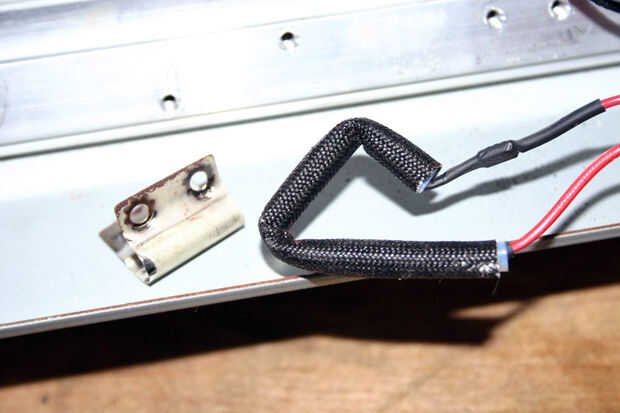

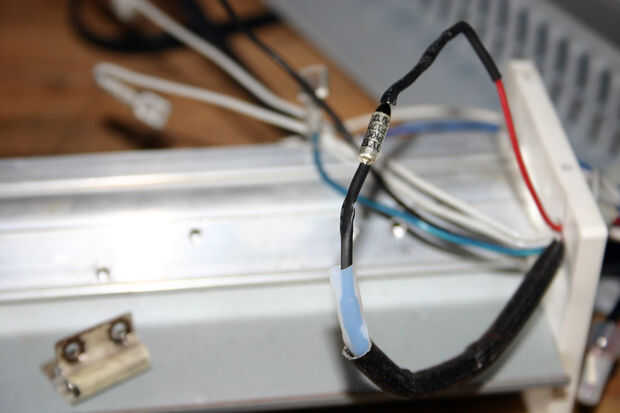

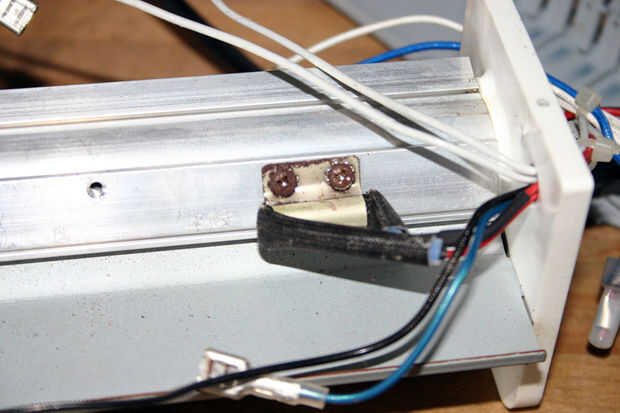

Por razones de seguridad, tenemos que cambiar el fusible térmico de baja temperatura (en lugar de pasar por completo. Definitivamente no recomendado!) con uno de mayor potencia, así el conjunto perderá poder si se sobrecalienta y esperemos que no coger el fuego. Por cierto, haces este mod bajo su propio riesgo, por lo que no deja en sin supervisión! Es un poco peligroso. En su nueva temperatura puede humo un poco al principio como es usado en, pero nada más significa que se está derritiendo y necesita bajar la temperatura. :)

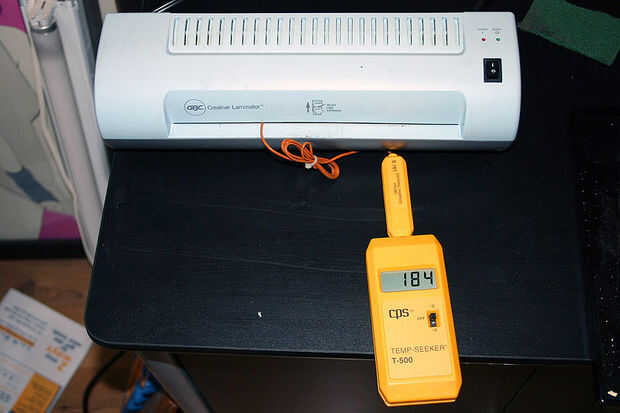

Mi máquina se establece en torno a 180 º C (356 º F). Varía +-unos 10 grados, probados con un termopar práctico directamente sobre los rodillos, cuidando, por supuesto, para no permitir que la sonda haz tirado en el laminador. El fusible es de 240 º C, para un buen margen de seguridad.

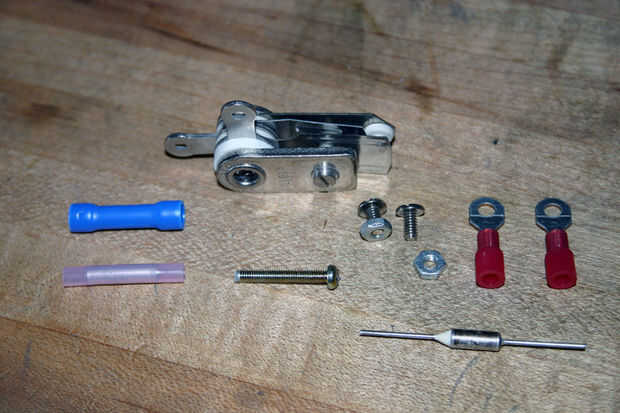

Piezas
- Personal creativo GBC plastificadora
- Interruptor térmico de temperatura variable, oscilado entre aproximadamente 100-200 º C
- Conectores de prensar en tope
- Prensar-en tornillo terminal conectores, con adecuado tamaño miniatura tornillo/tuerca

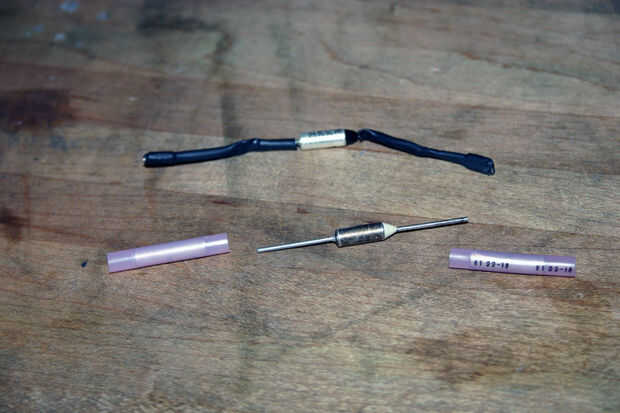

- Fusible térmico 240 º C
Herramientas y suministros

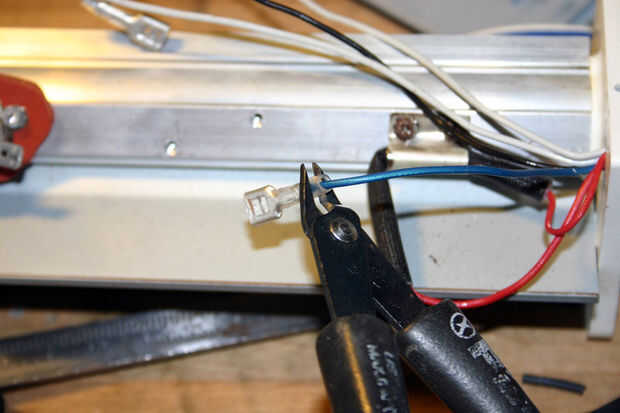

- Peladores de alambre

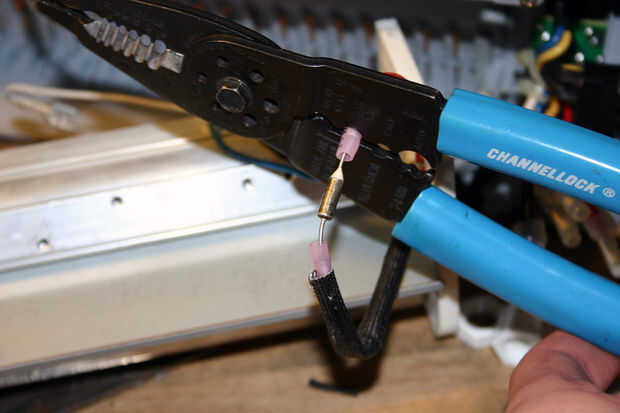

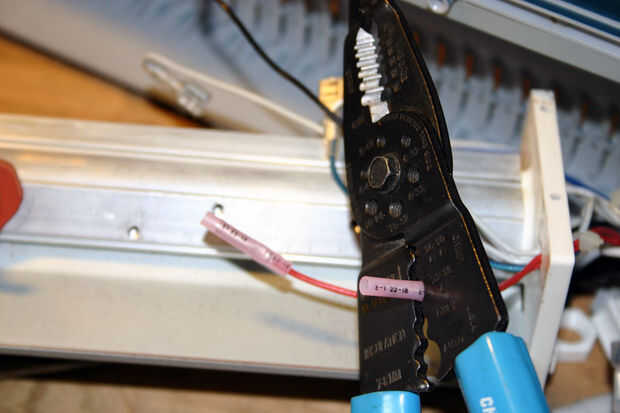

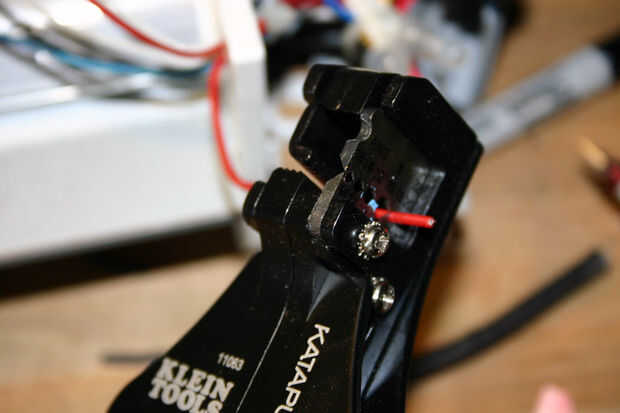

- Herramienta que prensa
- #2 Destornillador Phillips
- Sonda de temperatura
