Paso 4: Construir un horno de reflujo y control.
Sí, esa es la idea general.
Tecnología de montaje superficial
_______________________________________________________________________
La parte que hace esto posible es elegir componentes de montaje superficial sobre componentes convencionales a través del agujero. Son significativamente más pequeños y menos costosos, hay ningunos agujeros de taladro, y se reduce el tamaño del tablero. Desventajas que tienen son solo efectos secundarios de sus ventajas; fácilmente pueden ser demasiado pequeños para manipular sin las herramientas adecuadas.
Fabricación de SMT típica funciona así: soldadura pasta se propaga a través de una plantilla a los pads de soldadura de la Junta. Entonces los componentes se pegan en la pasta, y la cosa entera es aumentada en una tarifa fija a varios puntos de temperatura, dependiendo de la resistencia de la soldadura y del calor de los componentes. En nuestro caso, todos los componentes excepto dos pueden ser cocido al horno; la batería y el interruptor tendrá que soldar posteriormente a mano.
A pesar de todo, el mayor costo de la entrada es compensado por las ventajas a largo plazo, así que es tiempo para construir un horno de reflujo de temperatura controlada, por lo que no necesitamos conseguir cientos de pequeños granos de arena que suelda del túnel carpiano.
El controlador de
_______________________________________________________________________
El horno de reflujo disponibles en el mercado más barato es sin duda varios miles de dólares. En el otro extremo del espectro, los controladores solo de soporte más baratos están en el rango de $100. Puesto que las caras son demasiado caras y los baratos son demasiado lisiados, tuve que construir mi propio.

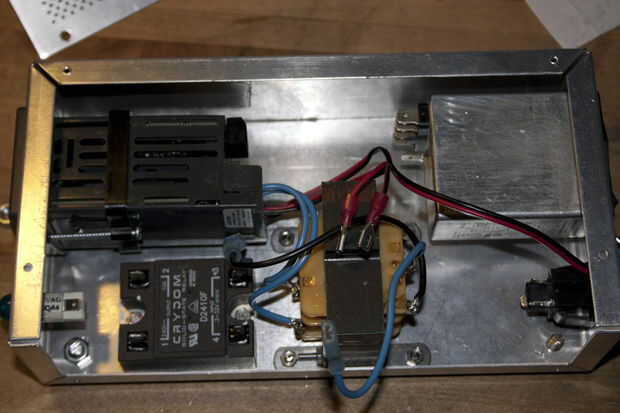

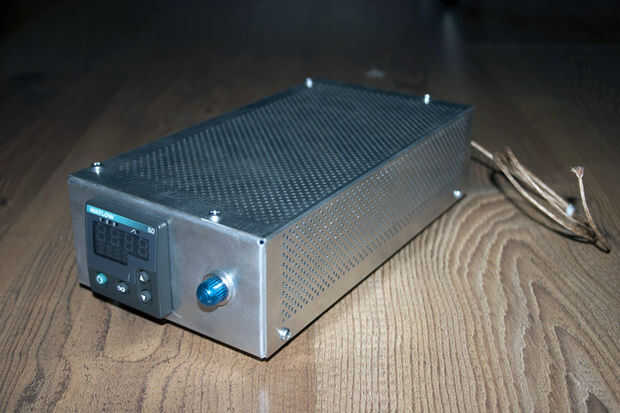

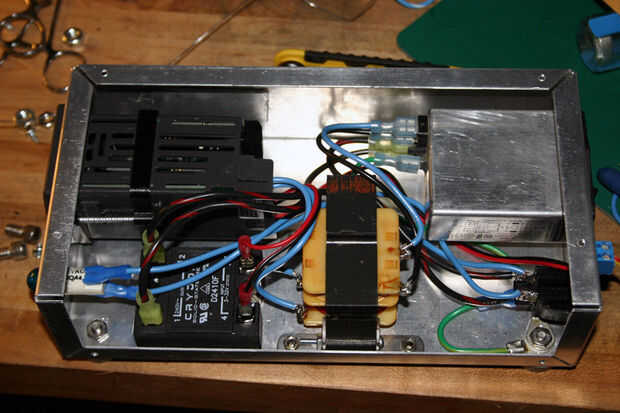

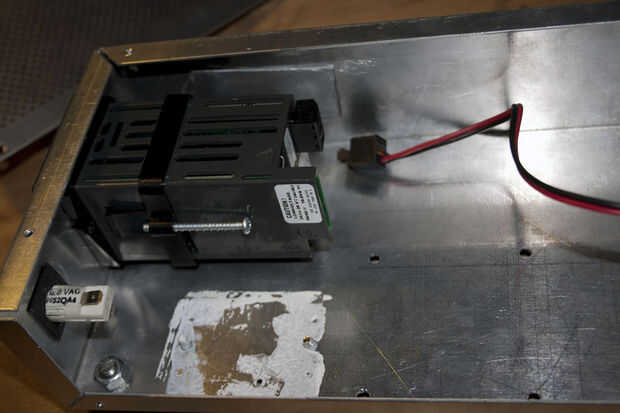

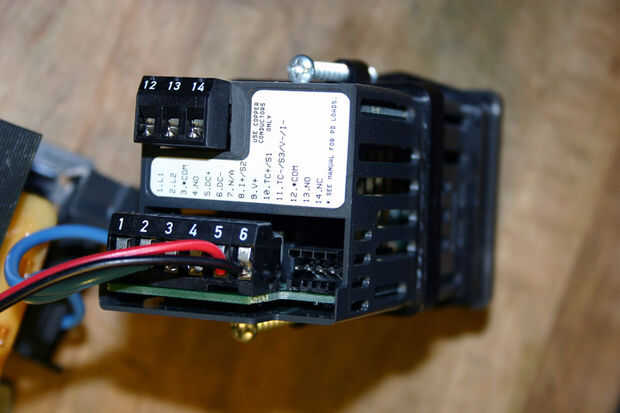

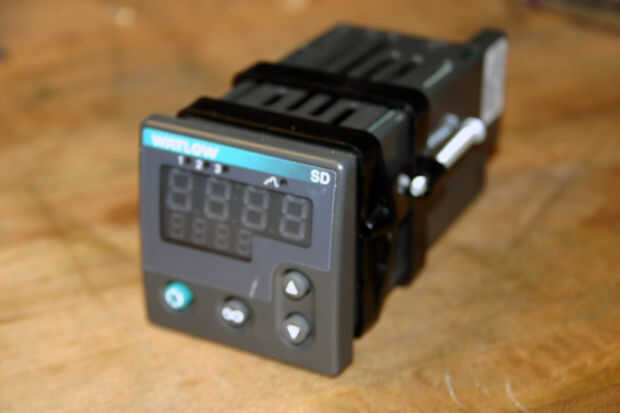

Todo el controlador tiene que hacer es monitorear la temperatura del horno y cambiar cuando necesita cambiar. La manera ideal de hacerlo es con un regulador de temperatura de rampa/remojo, utilizado en la automatización de fábrica para tal fin. Tuve suerte de conseguir una rampa de Watlow SD6R-LCJE-AARG. / empapa controlador para menos de 50 dólares, y he construido todo alrededor de él. Usted debe ser capaz de encontrar algo similar en el mismo rango de precio sin demasiados problemas. Sólo asegúrese de que puede rampa la temperatura en varios puntos de ajuste, en lugar de simplemente mantener una temperatura estable.

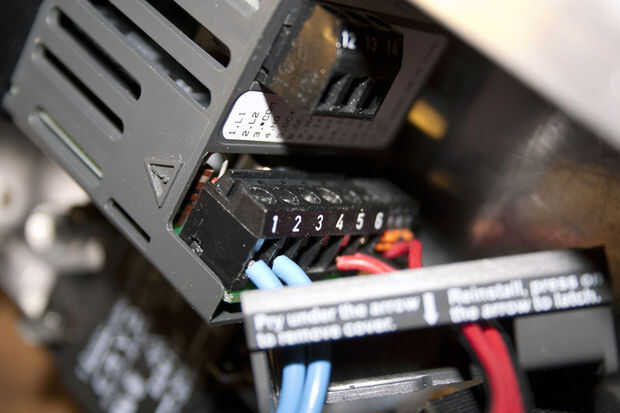

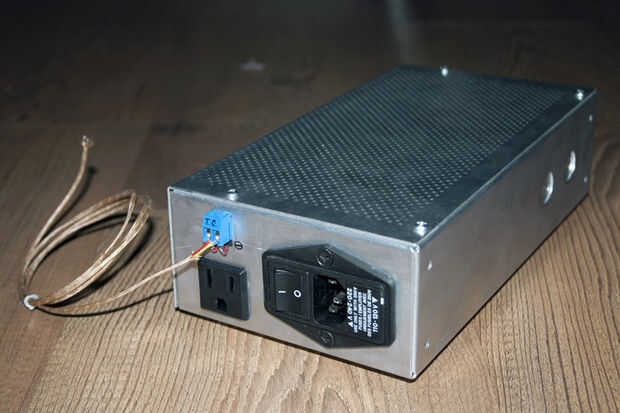

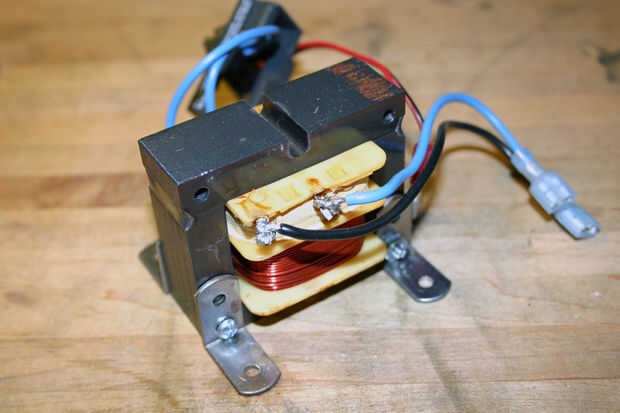

Lo Walow es bastante perdonador; tendrá 24 AC/DC como la entrada de energía puede mostrar la temperatura en Fahrenheit o Celsius, y acepta casi cualquier tipo de termopar. Más importante aún, tiene bajo voltaje de CC como un control de salida que utilizaremos para conducir un relé de estado sólido, que a su vez se encienda y apague los calentadores de un horno estándar.
El horno tostador
_______________________________________________________________________

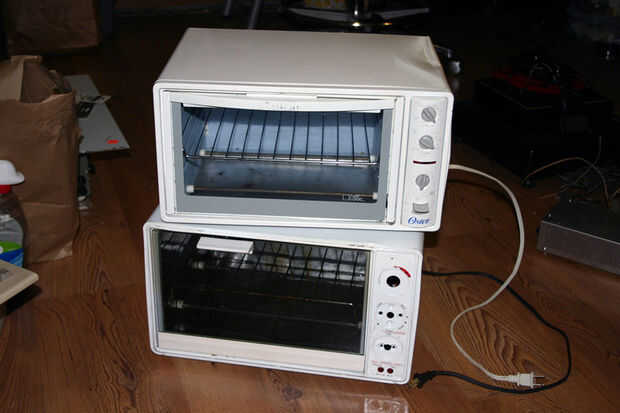

Cualquier horno tostador funcionará, aunque el volumen de aire más pequeños mejor, como el más pequeño significa que puede calentar mucho más rápido. También sería convenientes probar y buscar un horno más nuevos con calentadores de cuarzo, pero calentadores de cerámica. Si su horno tiene un ajuste para siempre en la operación, tales como hornear, usted será fino. De lo contrario, deberá abrirlo y alambre los calentadores para siempre - un asunto peligroso que no recomendaría.

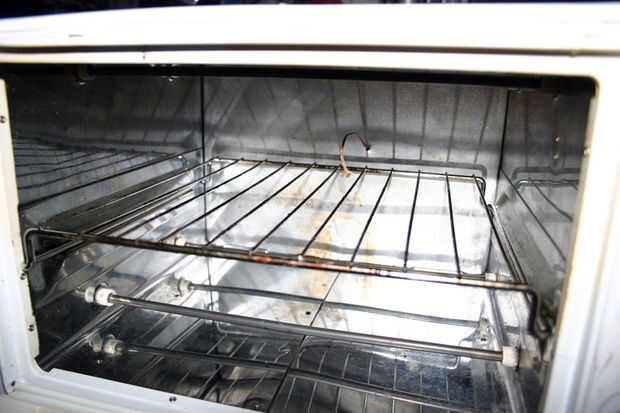

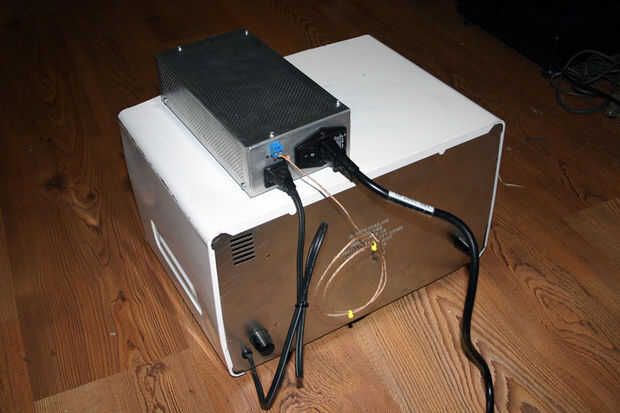

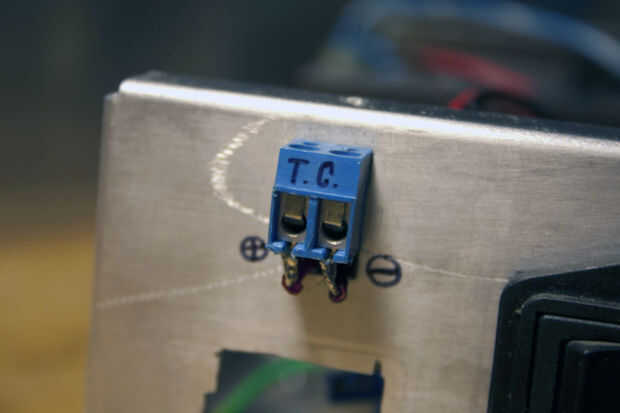

También necesitarás un termopar con un aislamiento resistente al calor, como nuestro horno alcanza temperaturas de 260º C. presenta otro riesgo de incendio, para no dejarlo sin vigilancia, mantenerlo lejos de las paredes y no establece nada en él (a menos que tenga pies de plástico resistente al calor!). La última cosa a hacer es simplemente hacer un agujero en la parte posterior el excedente lo suficientemente grande para el termopar caber a través. No hay que preocuparse demasiado por la pérdida de calor con el horno, pero el agujero no debe ser demasiado más grande que el termopar. Por el contrario, demasiado pequeño un agujero y el aislamiento de fibra de vidrio del cable comenzará a fray de volviéndolo. El orificio debe colocarse ligeramente por encima de donde estaría la rejilla del centro en el horno, para que el termopar puede tocar solo la superficie de la placa de circuito.
Referencias
- La soldadura de reflujo guía para dispositivos de montaje de superficie, Paul N. Houston, todos de et.
- Diseño y construcción de un flujo de soldadura horno, Departamento de la EE, Universidad de Washington
- Conversión de un horno tostador en un SMT horno de reflujo
- Construcción de un controlador de flujo para plancha/plancha/tostador

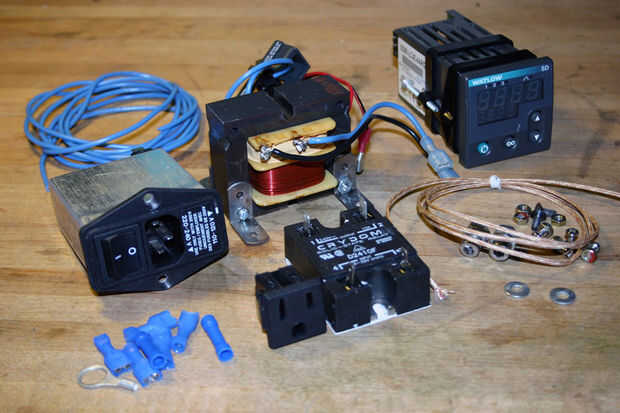

Piezas
- Horno tostador, preferiblemente pequeño volumen, con cuatro resistencias de cuarzo

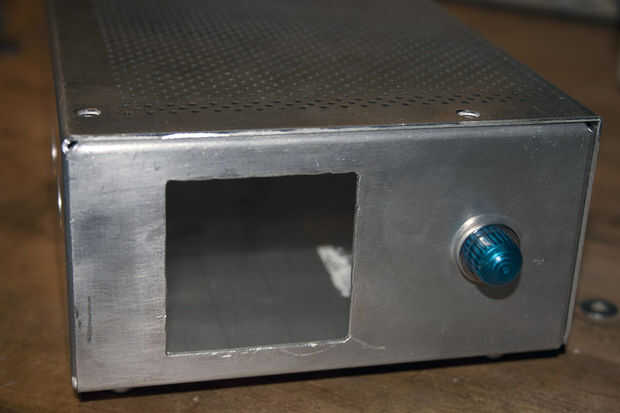

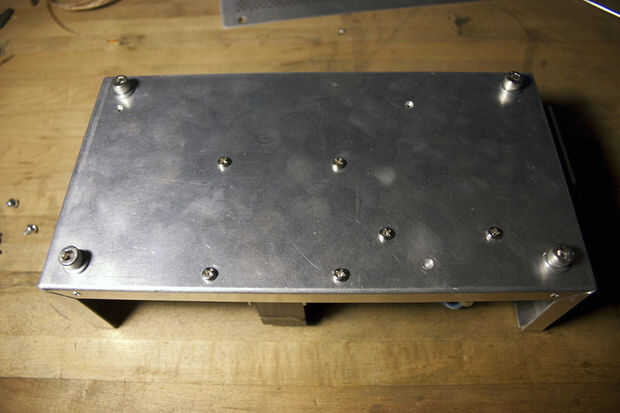

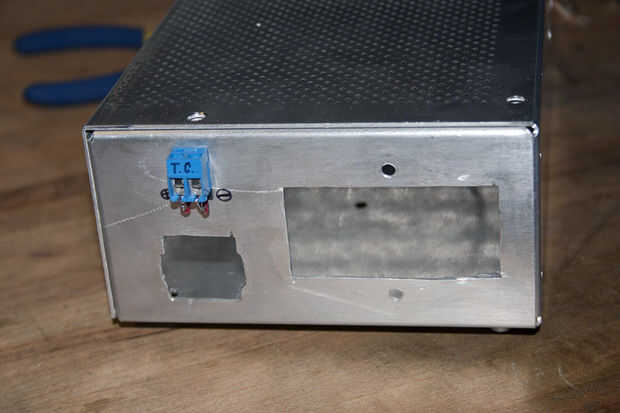

- Proyecto de metal caja
- Regulador de temperatura de remojo/rampa, una de las opciones de aquí, pero usted debe tratar de eBay primero

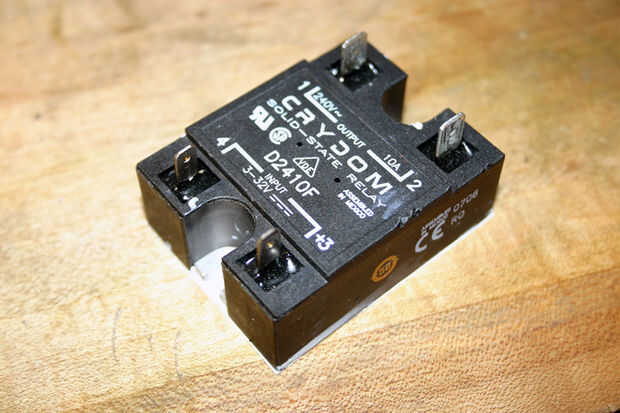

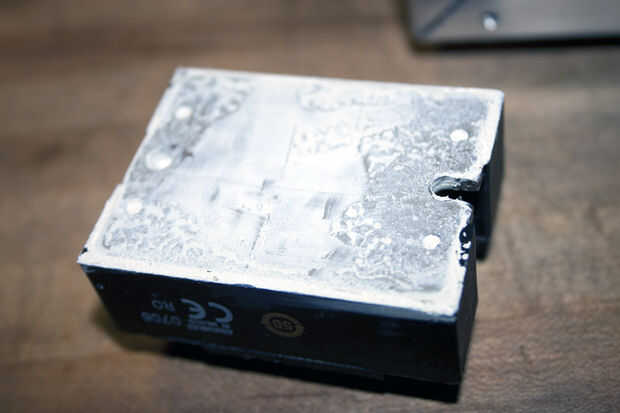

- 10A o mayor rele de estado solido, Crydom d2410f

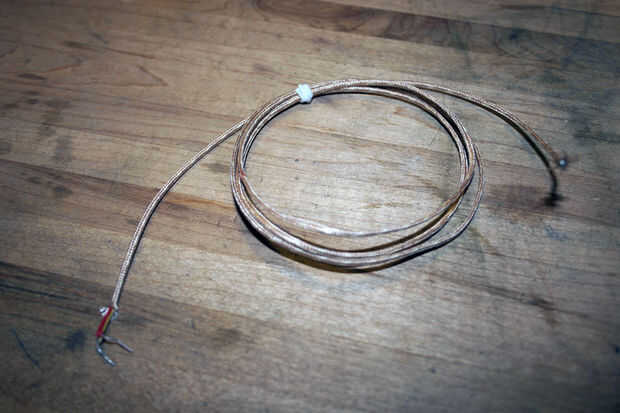

- Alta temperatura termopar Tipo K, 270 a + 1372º C (-454 a + 2501º F)
- caucho resistente al calor o pies de plástico y de hardware
- piloto, panel montaje 120V

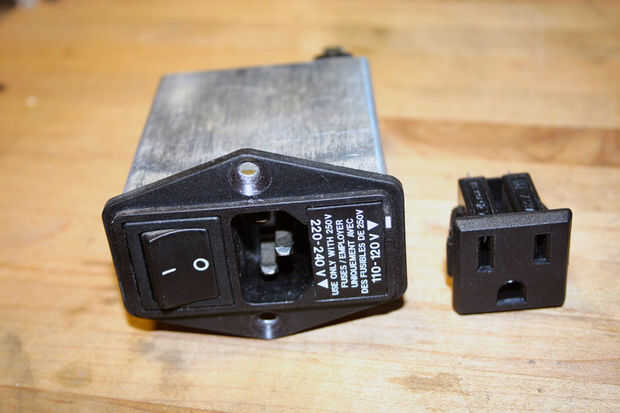

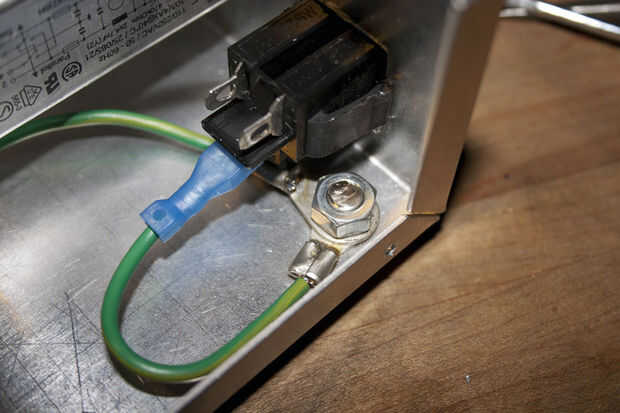

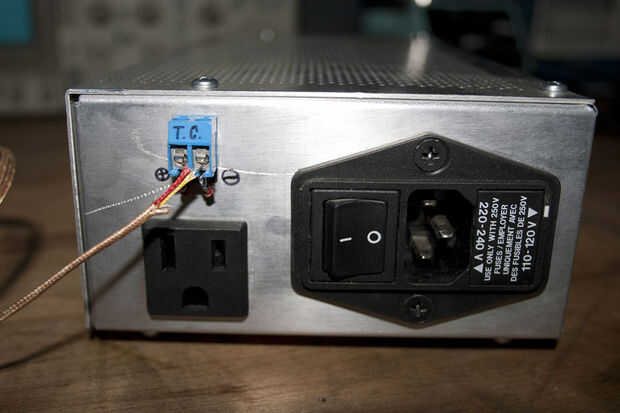

- toma de corriente, montaje en panel
- montaje del panel dos rosca de cable y terminales
Herramientas y suministros

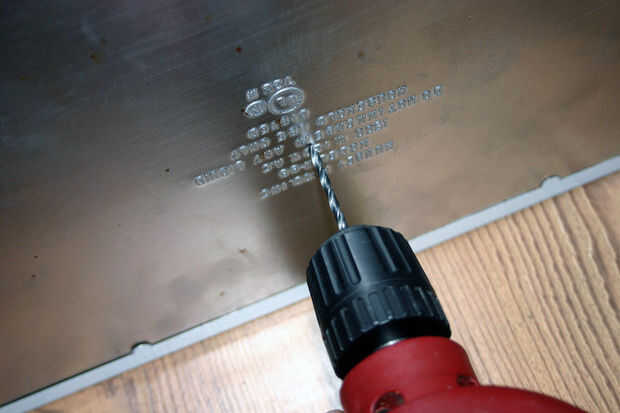

- Taladro eléctrico
- Dremel u otra herramienta rotatoria, con rueda de corte
- Herramienta que prensa
- Soldador, soldadura
- hardware de montaje
- vario de la encrespadura en los conectores del tamaño adecuado para sus piezas
- varios pies de 14-16 calibre de alambre, varios colores
- Pasta térmica del disipador de calor
