Paso 7: El proceso de transferencia de Toner
Encontrar el papel de transferencia adecuado
_______________________________________________________________________
El primer paso es imprimir a una transferencia sobre papel adecuado. Si usted está suficientemente financiado, se puede utilizar el producto comercial hecho por Pro de Pulsar, en unos 10 centavos por hoja, o si te sientes ahorrativo puede ir la ruta de DIY, que es gratuito. No sé por qué incluso cuestiono que, sin embargo. Lo siento.
Encontrar el derecho libre papel puede ser complicado. Las dos características principales son su capacidad para aferrarse al toner cuando imprime en y su capacidad para liberarla cuando se calienta. Un predictor de este es brillante como el papel; más brillante, mejor comunicado, menos brillante, significa mantener mejor. Necesitamos un término medio.
Gente en internet se recomienda que todo tipo de raro almacena papeles de brillante de la foto de marca que son mucho tiempo continuados, o tienen que ser importados desde el extranjero. Algunas personas han tenido éxito usando el apoyo ceroso en etiquetas de envío, lo sugiriendo compran y luego retire todas las etiquetas (o utilizar todas las etiquetas y guarde hasta el respaldo). Por otra parte, mayoría de los papeles está asociada con la necesidad de frotar y pelar y tomar los consejos para bajar el documento.

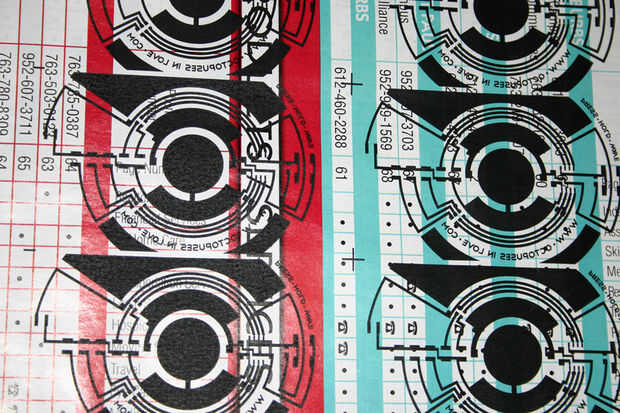

Se olvidan de que. Si me voy a poner en peligro tiene que ser realmente libre, no sólo menos costoso que la cosa real. He probado muchas, muchas cosas. Como resulta, era un pedazo de correo basura que hizo el truco; envío del cupón de un Menard me dio los mejores resultados de todo. Finalmente dejé de recibir los correos basura, y sólo tenía unas pocas páginas extrañamente tamaños cada uno, así que tuve que buscar un papel más consistentemente disponible. Pero yo sabía donde comenzar. El mejor análogo son hasta ahora los anuncios de apartamentos en alquiler brillantes que tienen en la tienda de comestibles. Compruebe hacia fuera el estante de literatura libre por algo similar. Funciona muy bien; imprime sin pérdida de toner, y cuando se ejecuta bajo agua caliente, libera al instante. Presto!

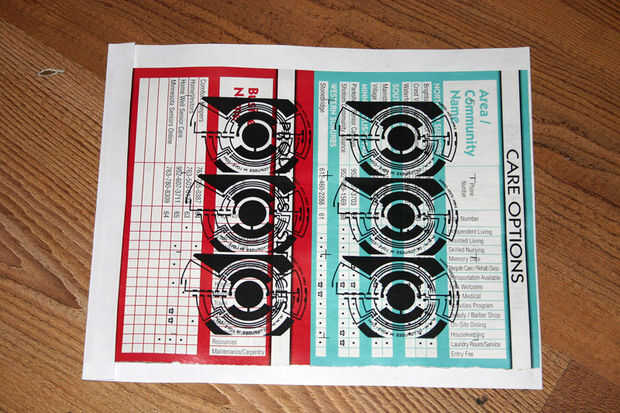

El papel es demasiado fino para correr a través de la impresora láser por sí mismo, por lo que necesitará hacer un portador de papel blanco normal plegado sobre y arrugando la parte superior de un lado.
La impresora láser
_______________________________________________________________________

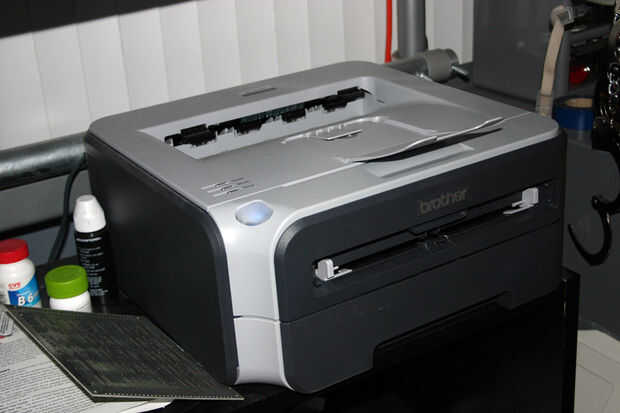

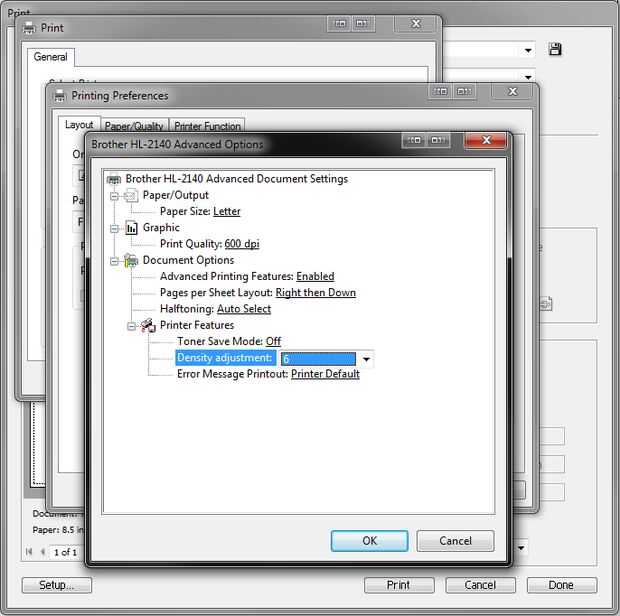

En este punto debo mencionar la impresora sí mismo. Para la mayor parte, su resolución final, Junta calidad y característica de mínimo tamaño está limitado por la resolución de la impresora. Por lo demás, cualquier impresora láser blanco y negro funciona así como cualquier otro. Densidad de toner debe ajustarse hasta el nivel máximo, y que tiene una impresora que tiene una ranura de una página en la sólo puede alimentar la página con la mano.
Incluso se podría utilizar una fotocopia con un chorro de tinta regular como la fuente si usted puede averiguar cómo cargar el papel especial; cualquier método de toner base funcionará.
Una salvedad, que descubrí demasiado tarde: el tóner de marca estándar de hermano supuestamente se funde a una temperatura más alta que otros tipos de impresoras, así que tuve que conseguir una marca de rellenan de cartucho que utiliza un toner más comunes para obtener resultados consistentes. Así que ahora bien, aunque. Era una solución barata, ya que específicamente tenía que comprar las cosas de marca.
Transfiere el patrón a la PCB
_______________________________________________________________________

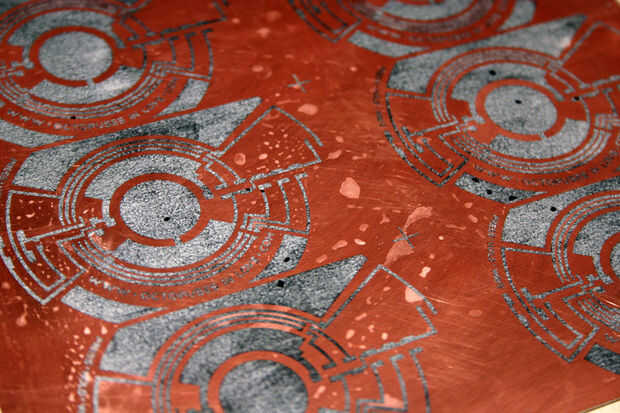

Para preparar la placa, usted encontrará que usted necesita tener muy limpio para que el tóner se adhiera al cobre. Incluso las huellas digitales se plantea un problema en la adherencia final, así que use guantes de algodón. Acetona o isopropílico ni incluso jabón y un fregado del cojín, trabajo. Cuando está limpia, límpiela con un paño libre de pelusa y dejar secar.

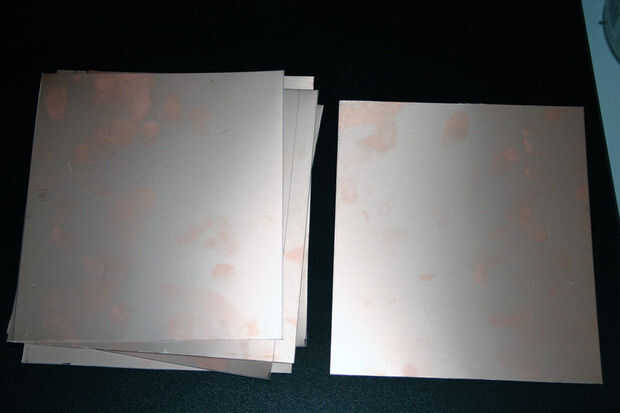

El PCB que tengo disponible es delgada FR4 va, en alrededor de.020 (20 mil), y eso es exactamente lo que quiero. PCB más fino no sólo pasa por la laminadora, pero puede ser translúcido PCB estándar

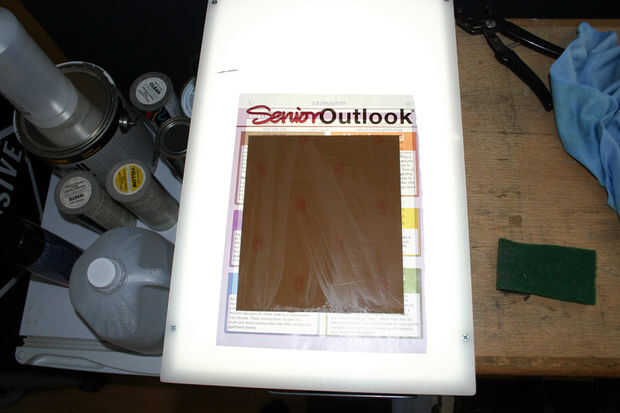

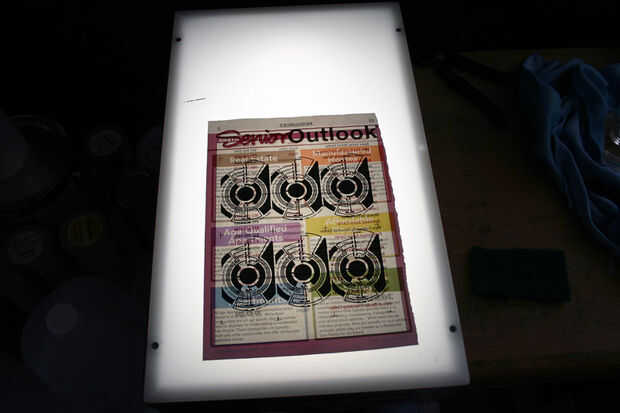

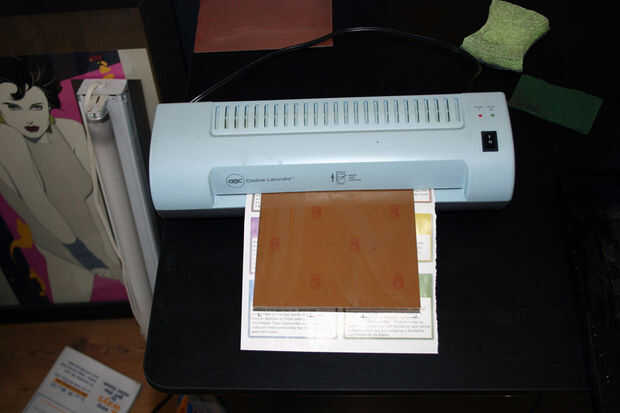

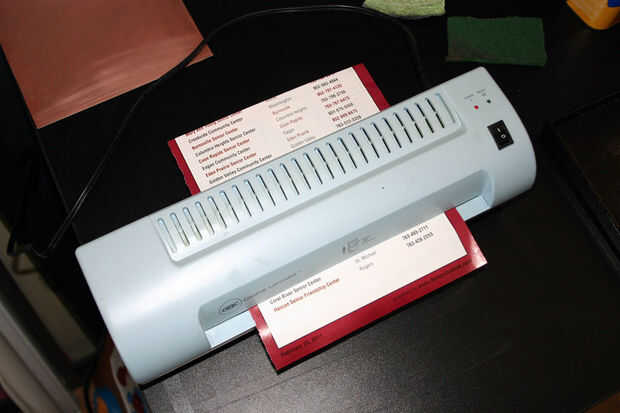

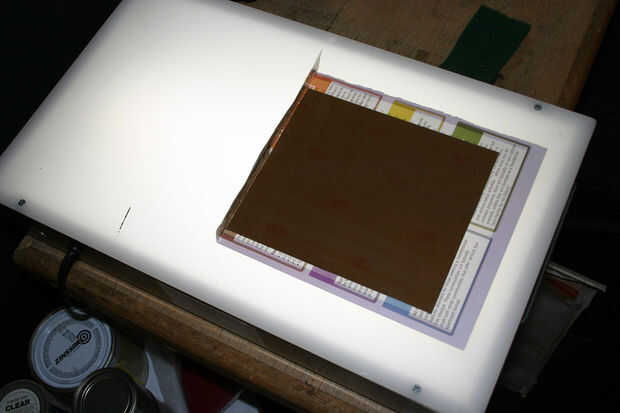

Una vez que la transferencia es impreso, necesita a su PCB precortado para sus marcas de alineación en el papel de transferencia, lateral de toner al cobre. Aquí realmente ayuda a tener una mesa de luz para que pueda ver aunque el papel de transferencia. Doble sobre una orilla de la transferencia, lo doble, asegúrese de que no mueva e introducir el extremo arrugado en el laminador precalentado. No he notado diferencias en la adherencia basada en papel de transferencia sobre el rodillo inferior o del rodillo superior, aunque utilizar PCB muy fina. Usted puede notar una diferencia para los PCB más grueso.

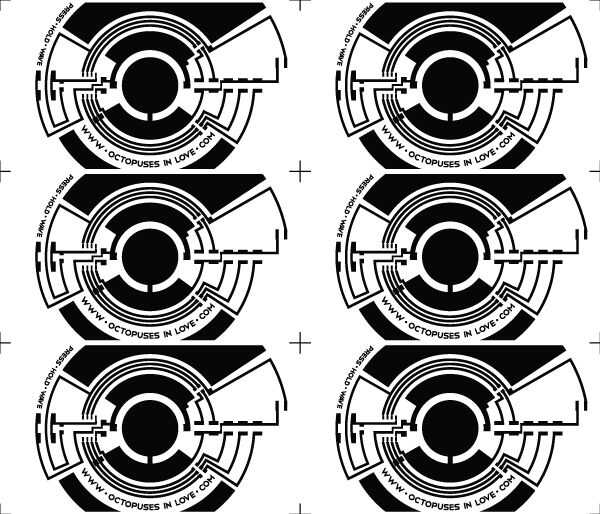

La técnica de doble cara PCB es similar, pero la alineación es complicada. En lugar de dejar un margen en su diseño para ser doblado sobre, imprimir los patrones para ambas capas al lado, con una brecha que es el espesor de la placa. Los dos lados entonces deben alinearse exactamente enfrente de cada otro cuando carpeta sobre el PCB.
La Junta se tira a través de 1/4" por segundo. Generalmente corro lo aunque unas tres veces, sin tiempo para la Junta se enfríe entre pasadas. Por supuesto, el número de pasadas varía bastante dependiendo del grueso del tablero, el tipo de toner, tipo de papel y configuración del laminador. Guantes de algodón también ayudan a quitar la placa caliente del laminador.

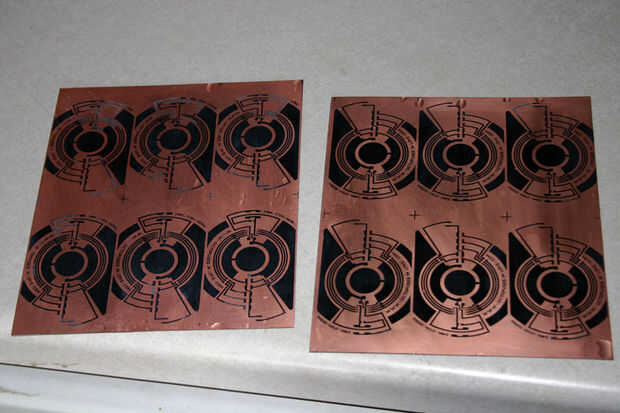

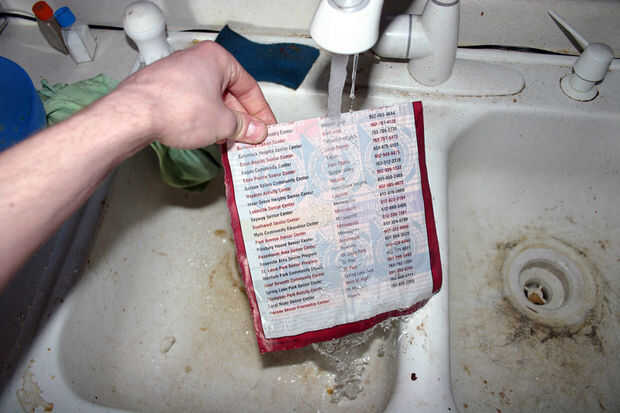

Ahora en el fregadero donde un chorro de agua caliente está listo y esperando. El papel debe pelar justo después de unos 10 segundos, aunque los detalles más finos necesitan un masaje rápido de limpiar la pulpa.

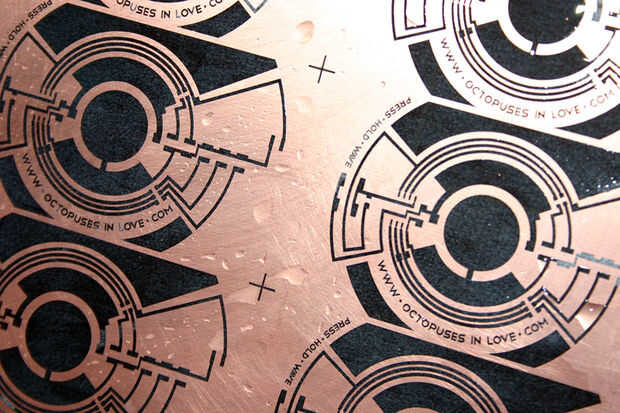

Y está listo para grabar!
Herramientas y suministros
- Laminador de Nintendo
- Impresora láser
- Correo basura brillante o papel de transferencia comercial
- PCB FR4 en blanco, solo echado a un lado .020in (20 mil)
