Paso 8: Grabe su PCB
Es el momento de hacer la magia ocurra! Esta es la parte donde llega a romper ese macarra etch hicimos antes el tanque y bomba a cientos de placas de circuito.
El ingrediente clave para que funcione es una especie de grabador. Como mencioné antes, me decidí por CuCl2 (cloruro cúprico). Es reutilizable, muy barato y puede hacerse con productos químicos fácilmente disponibles. Es una muy buena alternativa al cloruro férrico, un grabador de afición común que no se regenera fácilmente y es bastante caro para una vez que utilice el producto. Sorprendentemente, se utiliza muy comúnmente en la industria de PCB, o posiblemente incluso más que el cloruro férrico.
La química
_______________________________________________________________________
Lamentablemente, no hay suficiente espacio aquí para entrar en ningún detalle importante en la química, y esto es cubierto en mayor detalle en los dos links para que se la brisa sobre la mayor parte de él. Baste decir que los artículos mencionados en la parte inferior de este paso deben ser sus recursos primarios.
En pocas palabras, teniendo en cuenta las cantidades adecuadas de oxígeno, el HCl (ácido clorhídrico), el cobre y el agua, tenemos una cantidad perfecta de grabador.
La reacción que queremos pasar es:
Cu + 2 HCl + H2O2 --> CuCl2 + 2 H2O

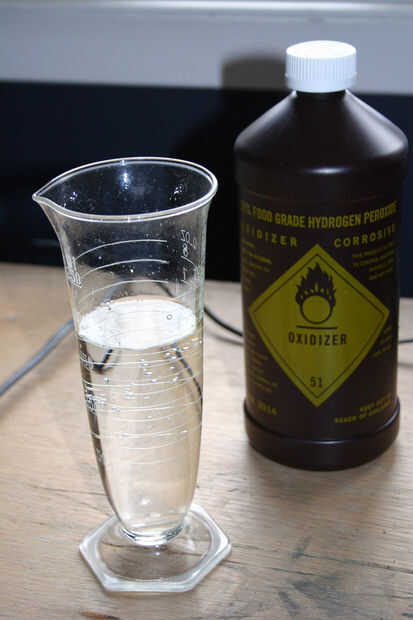

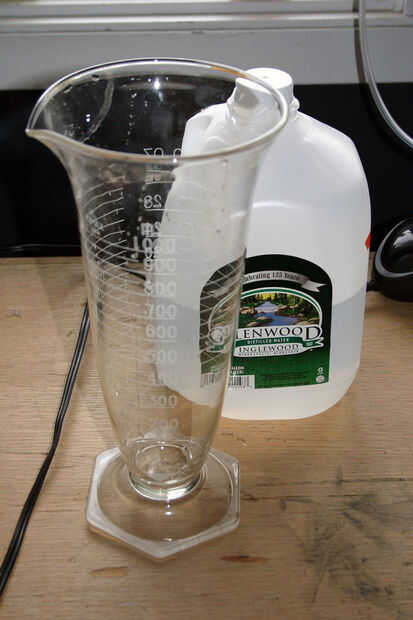

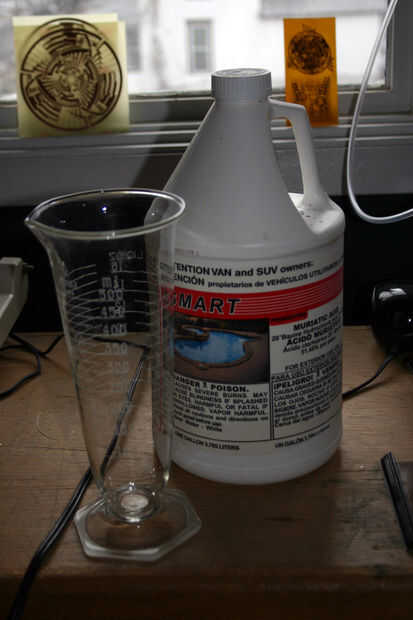

El cobre procede, inicialmente, el mismo tablero de circuito. Ácido clorhídrico está comúnmente disponible como limpiafondos, vendido como ácido muriático. Mina puede 31.45% (20 grados Baume o Molar 10.01). Peróxido de hidrógeno puede encontrarse en concentraciones más altas en tiendas naturistas. Quieres alimenticia 35% (11,6 Molar); el tipo del 3% sólo llegar en la sección de primeros auxilios no corte. También necesita un jarro de agua destilada, agua del grifo es demasiado impuro.

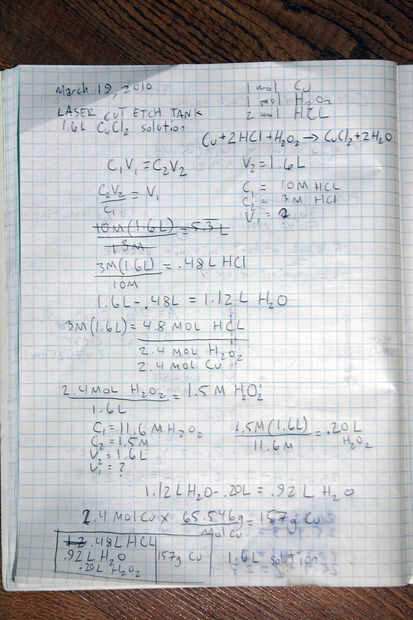

Para mi tanque de 2 L, necesito sólo 1,6 litros de grabador. Los valores en la fórmula anterior y suponiendo que mi grabador debe ser 3 Molar HCl en su volumen final, se me ocurrió .48L HCl, .92L H2O y .20L H2O2 como mis reactivos. Agregar el agua, entonces el peróxido, entonces el HCl. siempre agregue el ácido al agua y nunca al revés (como el goes mnemotécnico, "Hacer como usted oughta, Añadir ácido a watah [agua]"). Y hacerlo fuera, en un plato de pyrex. Producirá calor y humo bastante violentamente al principio, pero al empezar a utilizar la solución para grabar placas, echando el humo disminuirá ya que se convierte a cloruro cúprico.
Nota: No haga el error de mezclar su grabador en su tanque caseros etch. Absolutamente no grabe muchas tablas (al lado) o mezclar cobre crudo en su grabador, como, sobre todo en un tanque sellado cerrado. La reacción será exotérmica violentamente y viscosamente de humo. Se derrite, grieta o rotura abrir su depósito de etch de presión y el calor que está más allá de lo que normalmente se produce con un reactivo estable controlada. Con un grifo de aire suficiente, no necesita mezclar el cobre al principio, de todos modos. La solución se hará efectivamente.
Aguafuerte
_______________________________________________________________________

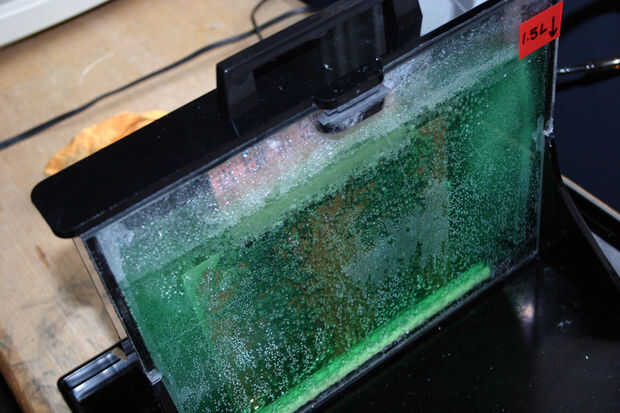

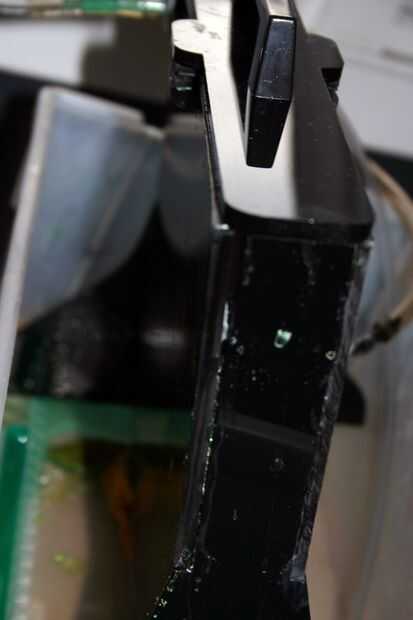

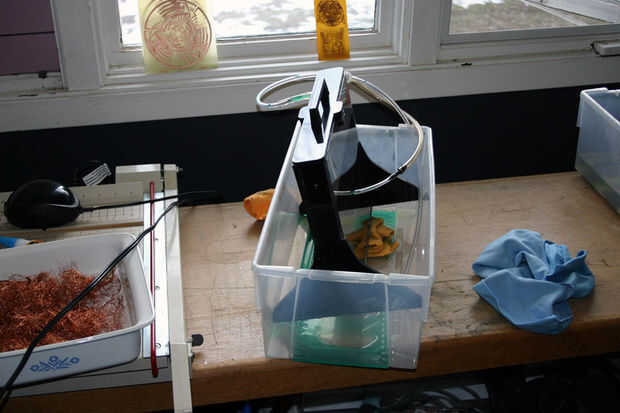

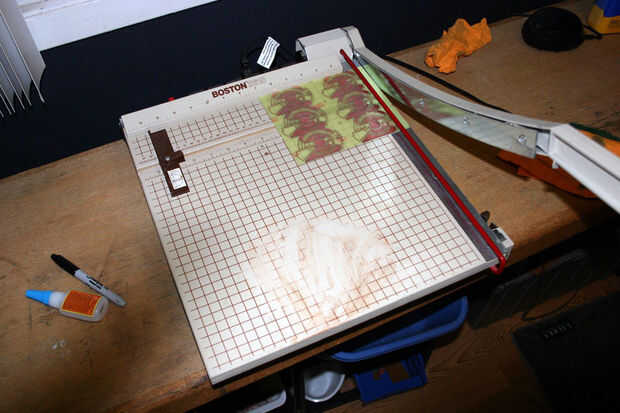

Después de mezclar el grabador, es momento de grabar! Si han construido su etchtank cuidadosamente, todo lo que necesitas hacer es Deslice el pcb en el clip de la tapa y colóquela en el tanque. El progreso de etch puede observarse a través de la ventana en el lado. La suspensión que actualmente uso necesita algunas mejoras como las juntas deben girarse y reemplazado apagado a medio camino a través de grabar la parte cubierta por el clip.
-un

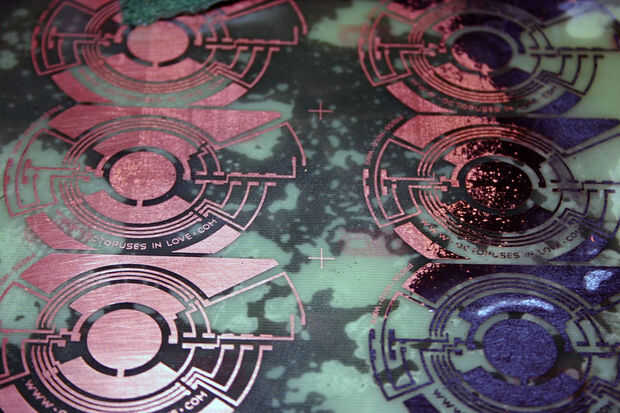

Los tableros se grabe rápidamente al principio, en menos de un minuto, y cuando la solución comienza a saturarse, los tiempos de etch aumentará a cinco minutos o más. Una vez que llega a ser excesivamente largo, simplemente es necesario añadir la cantidad correcta de ácido y / o el Pelele por un período para la regeneración de la solución y disminución etch veces. Una vez más, consulte el documento anterior para saber cómo hacerlo correctamente; es una muy buena referencia.

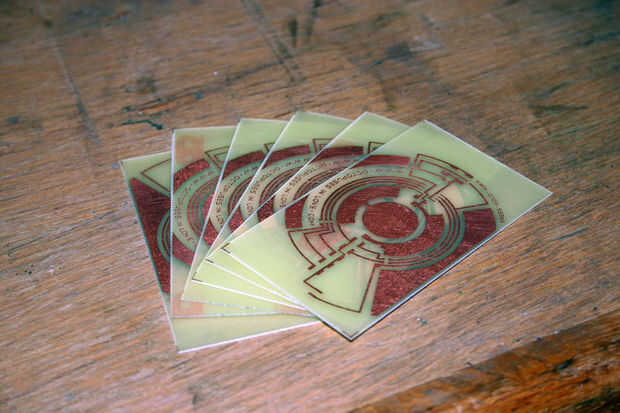

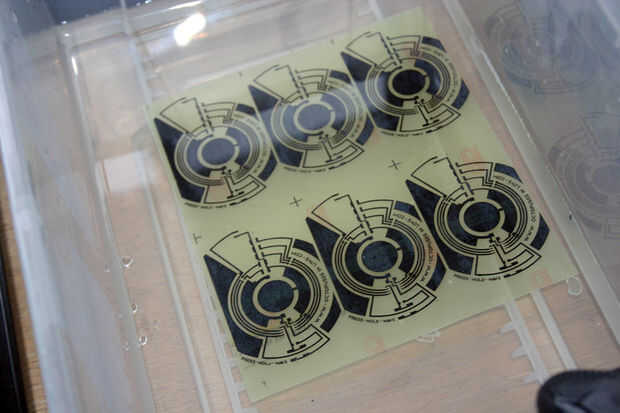

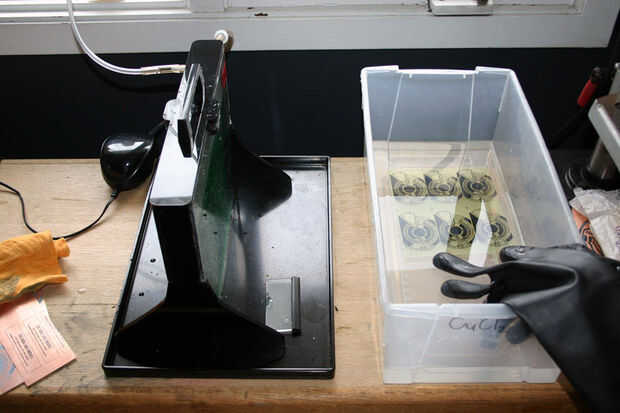

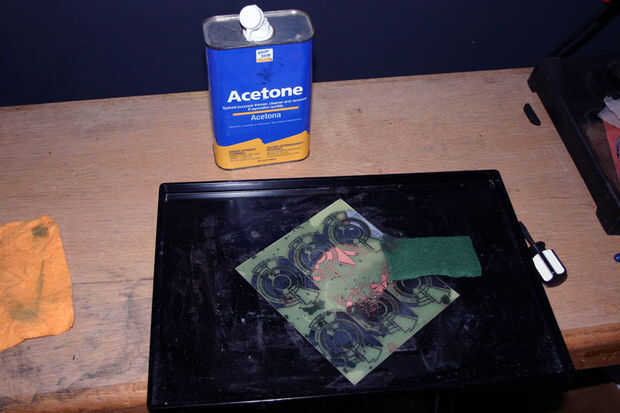

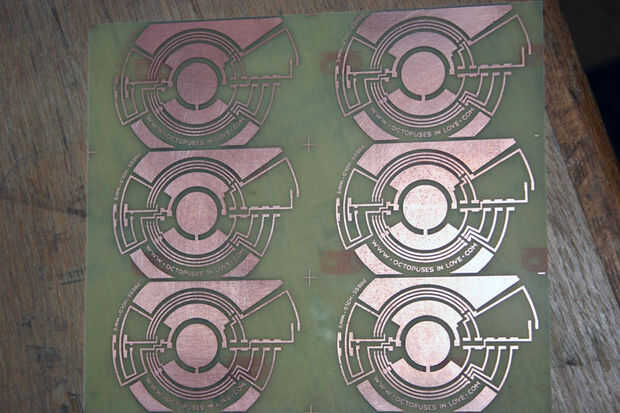

Cuando vemos que el tablero está totalmente grabado, retire la tapa y extraer la junta con las pinzas de plástico. Que el grabador exceso gotee en el recipiente y coloque la tabla en una bañera de plástico para aclarar apagado. Entonces está en la almohadilla Scotch Brite y algunos acetona para despegar la capa de toner, y los rastros de cobre deben pulir a un brillo brillante.

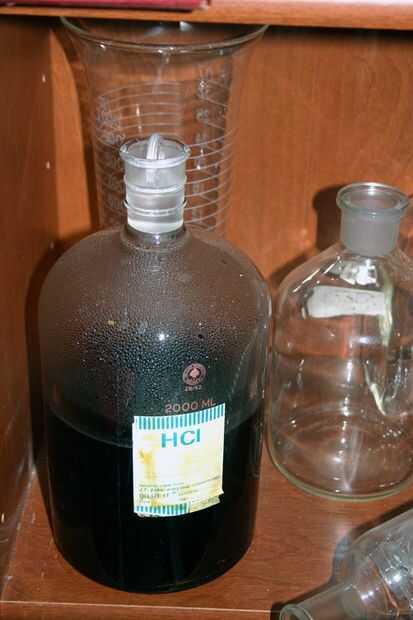

Cuando el tanque no está en uso, el grabador debe ser almacenado en un recipiente de vidrio hermético que no será utilizado para el alimento, fuera de la luz y debidamente etiquetado. Bajo ninguna circunstancia debe el grabador verter por el desagüe, ya que es tóxico (el alto contenido de cobre) y corrosivo a los metales. Si le sucede cualquier derrame, o disponer de él, la solución puede ser neutralizada con cal y mezclada con el concreto para la eliminación. Asegúrese de disponer de ella adecuadamente, según su política local de residuos peligrosos. Donde yo vivo tienen una instalación tendrá basura como este gratis.
Está bien si el agua de enjuague termina en el fregadero, suponiendo que no tienes tubos de cobre y que dejes el agua luego tiempo suficiente para eliminar todo del sistema. Cubrir y resuse incluso mi agua de enjuague, todo lo que entra en contacto con el ácido como residuos peligrosos tratamiento de. Por lo tanto no ir vertiendo abajo del fregadero, nada serio.
Referencias
- Grabado con aire regenerado cloruro cúprico ácido, Adam Seychell
- Deje de usar cloruro férrico etchant! (Una mejor solución de la aguafuerte).
Herramientas y suministros

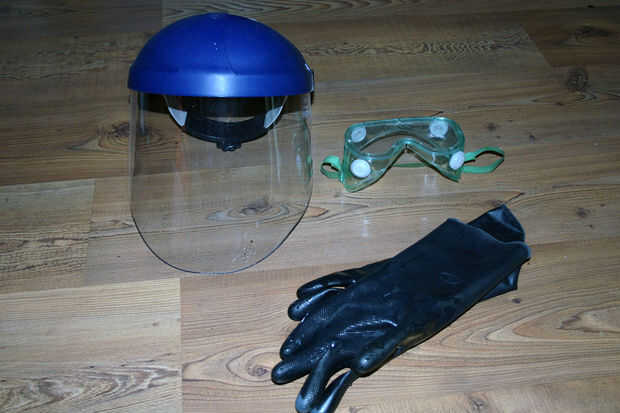

- Equipo de seguridad: (gafas, guantes de goma largos, delantal, salpican de escudo, etc.).
- Etch tanque
- Bandeja de plástico derrame
- Recipiente de plástico (para enjuagar)
- Taza de medir-metálico o cilindro graduado
- Acetona
- Pinzas plásticas o pinzas
