Completo reloj binario (1 / 6 paso)

Paso 1: Lista de piezas

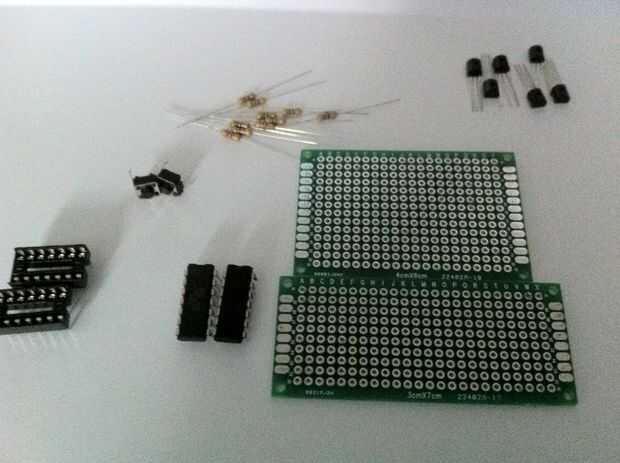

Partes necesarias:

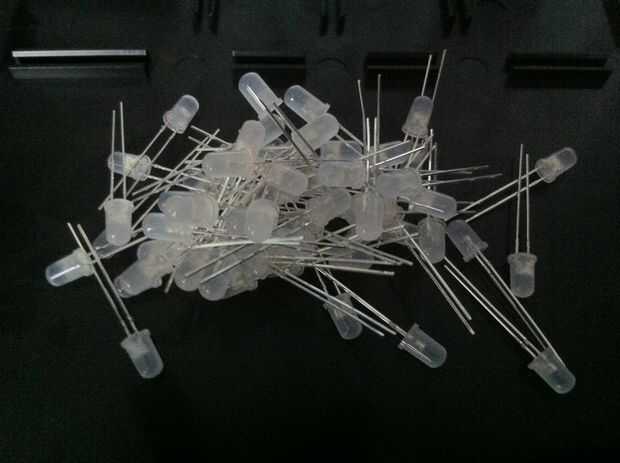

-20 LEDs cualquier color usé 5mm yo no recomendaría 10 a menos que tengas el espacio
-6 transistor PN2222, o cualquiera que tenga son tipo
-2 pulsadores, que trabajaría cualquier sabor de interfaz quieres probar botones cómodamente
-2 resistencias de 1K, para los botones
-10 resistencias para LEDs, utilicé 470 ohm que puede usar como bajo 100 ohmios pero sería muy brillantes en la noche
-varios de alambre para conexiones

Opciones de:
Controlador
-He utilizado ATtiny84 y SN74HC164, elige porque era pequeño, barato y fácil de utilizar con esta opción se utilizará el registro de desplazamiento para el control de un lado de la matriz de LED
-ATmega, cualquiera de esta serie funcionaría siempre y cuando usted tiene un programador y el espacio
-Tablero de Arduino, no recomiendo gastar el dinero en esta opción y también ocupa mucho espacio
-ATtiny con sólo 6 I/O si utilizas dos registros de desplazamiento
-La biblioteca está escrita para arduino y se siente libre de usar cualquier cosa que usted se recodifica
* Utilice un socket DIP para cualquier controlador decide usar.
Energía
-Solía cargador USB y cable de poder que
-cualquier fuente de alimentación 5V trabajar, sólo asegúrese de que funciona con el controlador
PCB
-Algún tipo de junta es necesario. He utilizado dos tableros pequeños, 4 cm x 6 cm y 3 cm x 7 cm. He visto cartón usado para los LEDs pero no recomiendo cartulina para el controlador.
Soporte de la
Utilizar Polimorfia, es cosas interesantes a tener en
-trabajar origami
