Paso 3: cableado

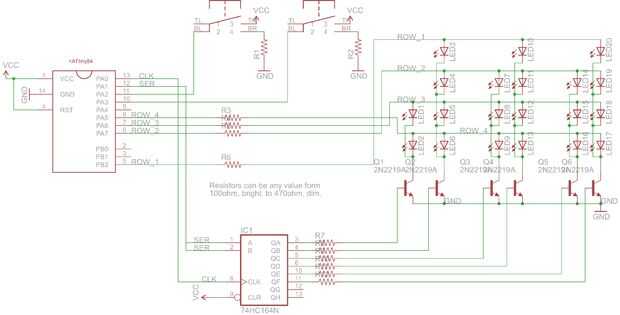

1. la matriz de LED como en el diagrama de la soldadura, nota se extrae de la parte trasera Asegúrese de que el cátodo y los ánodos se corrigen a tierra y Vcc, respectivamente
2. conectar la tierra de LEDs para el emisor del transistor
3. soldar los pulsadores y zócalos DIP en el tablero
4. Conecte la alimentación y tierra a todas las piezas correctas
5. Conecte el resistor de 1K a masa y la resistencia, conectar Vcc para el botón y conecte la entrada de lo ATtiny al botón de
6. soldadura de los zócalos de las resistencias de 470 ohm junto a la DIP, 6 ir a la SN74HC164 y 4 las salidas de lo ATtiny
7. Conecte las 6 resistencias a la base de cada transistor, necesitan estar en orden de A-F así que obras de la multiplexación
8. Conecte las 4 resistencias para cada capa de ánodo
9. conectar 2 salidas del ATtiny para el reloj y los datos del registor de cambio
