Completo reloj binario (5 / 6 paso)

Paso 5: Programación de la ATtiny84

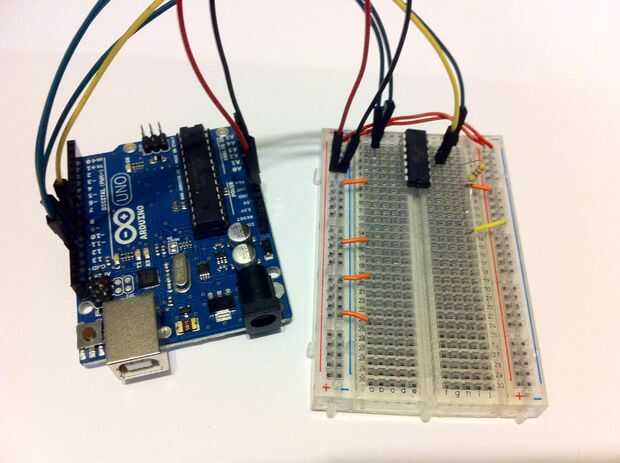

Si tienes un arduino también tienes un libre sistema de programador (ISP)

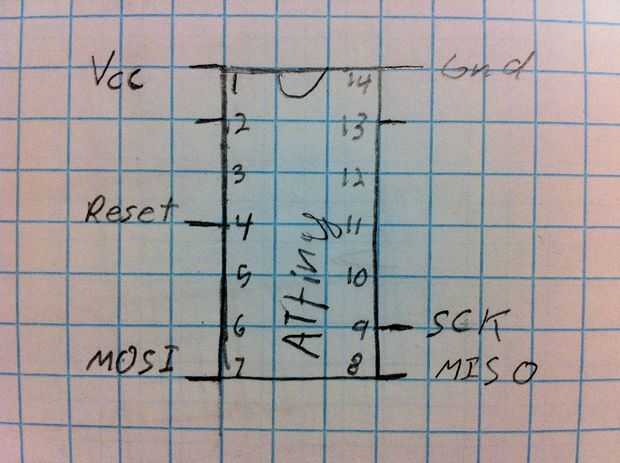

1. Conecte el siguiente:
VCC al pin 1 en ATtiny
GND al pin 14 en ATtiny
D10 a pin 4 en ATtiny
D11 al pin 7 en ATtiny
D12 al pin 8 en ATtiny
D13 al pin 9 en ATtiny
2. para el resto de instrucciones aquí

(Si ese sitio está abajo, entonces aquí es otra instrucción en él con el archivo adjunto a este paso.

O aquí como una tercera copia de seguridad
https://code.Google.com/p/Arduino-Tiny/)

Las instrucciones son grandes y fáciles de usar.
