Paso 1: Lista de materiales
Antes de presentarle la lista de materiales por que me gustaría explicar la razón lo que decidí aplicar una pantalla LED de I2C en este proyecto.
De hecho he probado este proyecto con una pantalla de LCD (16 cols x 2 líneas y también líneas 20 cols x 4) pero no me gusto acerca de los resultados para visualizarlos. Son buenos para visualizarse a una distancia corta pero no para verse a algunos metros de lejanos en una habitación de sueño.
Una segunda opción era aplicar una muestra común de LED (segmentos de 4 dígitos x 7) pero en este caso tengo que poner más componentes para la multiplexación de las salidas de Arduino como puede ver en este otro proyecto de mina: Reloj Digital con RTC.
Una razón última (y más importante) fue el hecho estaba interesado en aprender a trabajar con la muestra de I2C ya que siempre es importante para poder mejorar mi reconocimiento sobre diferentes componentes, aumentando mi "arsenal" para futuros proyectos y programación.
Pero ahora, vamos a ver la lista de material que necesita para este proyecto:
- Arduino UNO
- Arduino NANO (opcional)
- Mostrar CATALEX 4 segmentos de dígitos x 7 (TM1637)

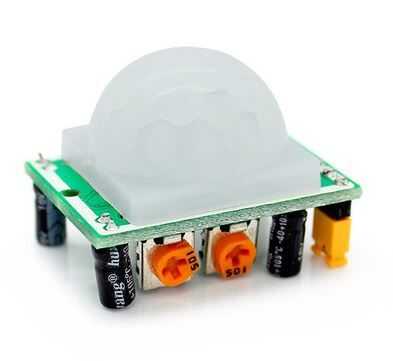

- Módulo de sensor PIR

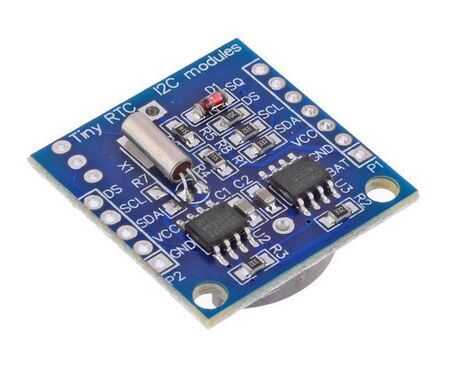

- Módulo RTC (DS1307)

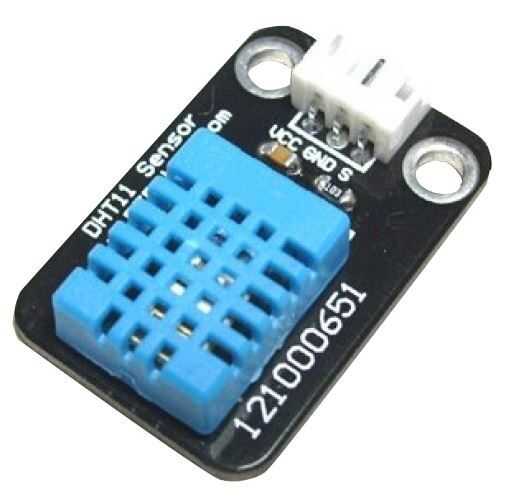

- Módulo de sensor de temperatura y humedad (DHT11)

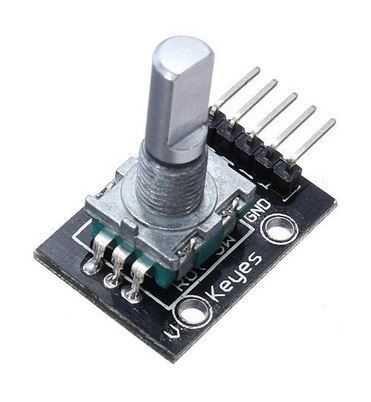

- Módulo codificador decodificador rotativo (KY-040)
- Zumbador 5V

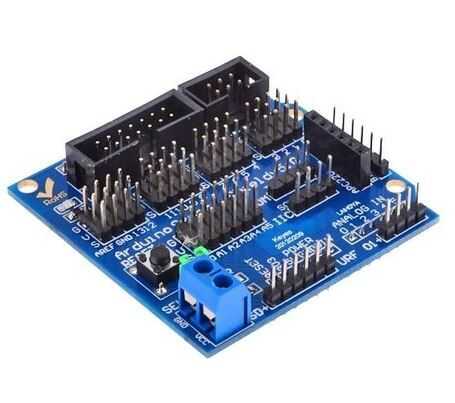

- Protector del sensor para Arduino UNO (opcional)
- Protector del sensor para Arduino Nano (opcional)
- Cables de
- Protoboard (opcional)
Nota: soy de Brasil y casi todos los componentes electrónicos disponibles para Arduino (módulos, sensores, escudos) vienen de China. Sé que tienes otra opción (aún mejor) en su mercado local para los componentes y probablemente puedes usarlos pero tenga cuidado con algunas bibliotecas específicas que deberá actualizar tal vez para ellos.
