Completo reloj Digital con Sensor de presencia (RTC - alarma - PIR - temperatura - humedad - punto de rocío) (2 / 5 paso)

Paso 2: montaje

El conjunto de componentes es muy fácil.

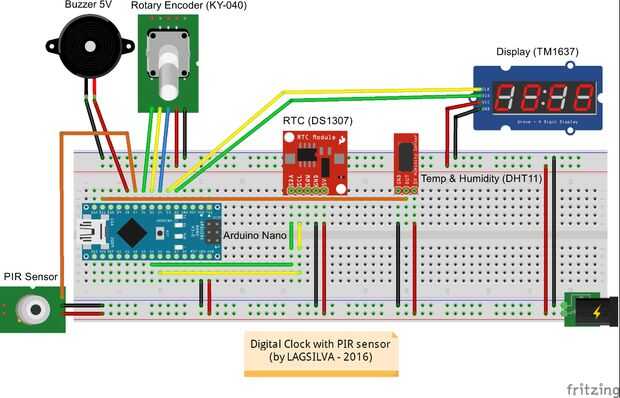

Sólo siga el diagrama de montaje y atención con las conexiones entre los componentes.

Aquí está el Resumen de los pernos de la señal principal de sensores y módulos para conectarse a Arduino:

  • Pantalla DIO: Pin Digital #2
  • Pantalla CLK: Pin Digital #3
  • Codificador de SW: Pin Digital #4
  • Encoder DT: Pin Digital #5
  • Encoder CLK: Pin Digital #6
  • PIR: Pin Digital #7
  • Zumbador: Pin Digital #8
  • DHT11: Pin Digital #10
  • SDA de la RTC: Pin analógico # A4
  • RTC SCL: Pin analógico #A5

Nota: en el diagrama se muestra el Arduino Nano para una aplicación con un tamaño más compacto, pero en las fotos se puede ver mi versión de prototipo utilizando un Arduino Uno y un protector del Sensor para facilitar el montaje pero por supuesto puede usar protoboards para conectar todos los componentes también.
