Paso 3: Cómo poner junto
2. no te olvides de importar las librerías que se pueden encontrar en este enlace (entre otra información útil): https://learn.sparkfun.com/tutorials/getting-star...
3. Haga una lista de archivos MP3 que desea que el reproductor de LilyPad MP3 para jugar, nombre de los archivos de los números 1-10.
4. subir los archivos MP3 a la tarjeta SD
5. Conecte el sensor a la placa.

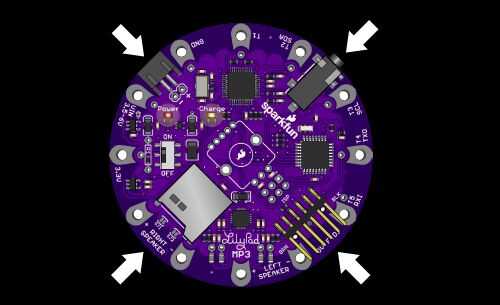

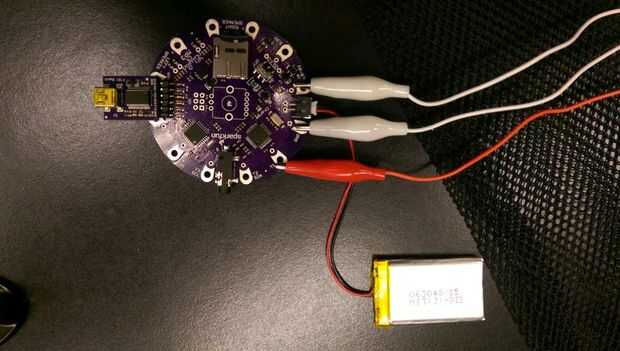

•Begin por colocar puntas de prueba de piel de cocodrilo para la conexión a tierra marcada "GND" (-), otro a la conexión positiva con la etiqueta "VIN 6V 3.5" (+), y por último uno en una conexión analógica "T1".
•Encajar su batería de ión de litio polímero en el puerto de la batería situado junto a la conexión a tierra.

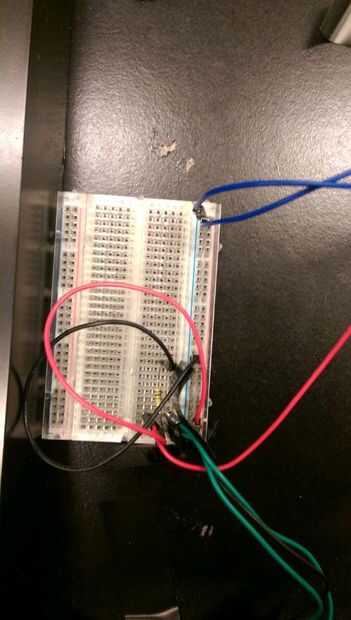

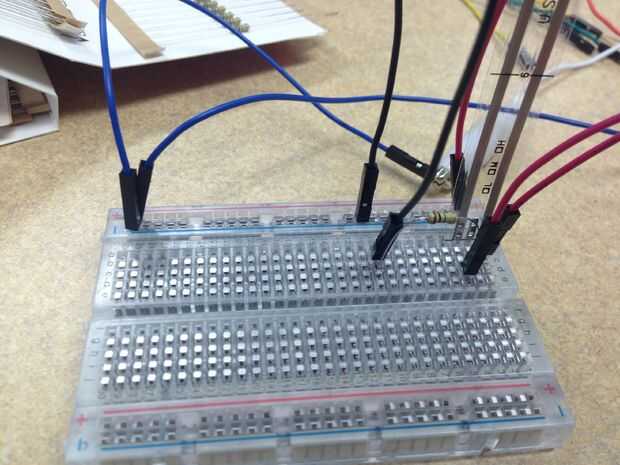

•Enseguida comienzan a usar los cables del puente y su tablero de pan. La foto de arriba muestra el sensor flexiforce en el protoboard para que pueda ver donde conecta los cables debe ir.
•Begin si se conecta un cable de puente en la parte superior izquierda "+" fila y en la parte superior izquierda "-" segunda fila (como se muestra por los cables de puenteo azul). Los otros extremos de estos dos cables de puente se conectará a "VIN 6V de 3.5" y "GND" cocodrilo cables respectivamente.
•Enseguida, un cable de puente más debería ser el lugar en el "-" fila, con el otro extremo coloca en la misma columna y fila B (se muestra el cable puente negro).
• Coloque un lado de una resistencia una fila debajo el cable mencionado y el otro extremo en la misma fila y la segunda columna de la derecha.
•Enseguida coloque otro cable de la fila superior positivo con el otro lado a la primera columna de la derecha junto al lado opuesto de la resistencia.
• Coloque tres cables de puenteo en los puntos A1, A2 y A3, donde se coloca el sensor en la imagen.
•Lastly, lugar un último cable de puente en la posición de la D3, este cable debe conectar a la pinza de cocodrilo que se conecta al puerto analógico.
---Seguridad primera!---
Soldadura puede ser peligrosa! Siempre use anteojos protectores y tenga mucho cuidado, como la soldadura caliente!
•Enseguida los tres cables sueltos de puente a tres piezas separadas del abrigo del alambre de la soldadura y soldadura respectivamente el otro extremo una pinza en el extremo del sensor flexiforce.
•Para fines estéticos, una vez que los tres trozos de alambre se sueldan, envuelven juntos en cinta eléctrica para crear un cable más grande.
