Introducción:
Este Instructable le mostrará cómo hacer un aparato para doblar con precisión los cables de un componente eléctrico con un alto grado de precisión.
Dobla cables de componente puede ser un problema usando sólo los dedos o sobre el borde de una mesa o un libro. El cuerpo del componente evita que los cables de tendido al ras con la tabla resultante de una construcción de aspecto descuidada. También, no se detiene en los conductores puede causar daños internos en el componente. Un regular par de alicates tiene una forma cónica que no permitirá que ambos conductores que se doblará la misma distancia del componente. Quitar material de un lado de la pinza tendrá el borde perpendicular a los dientes.
Materiales:

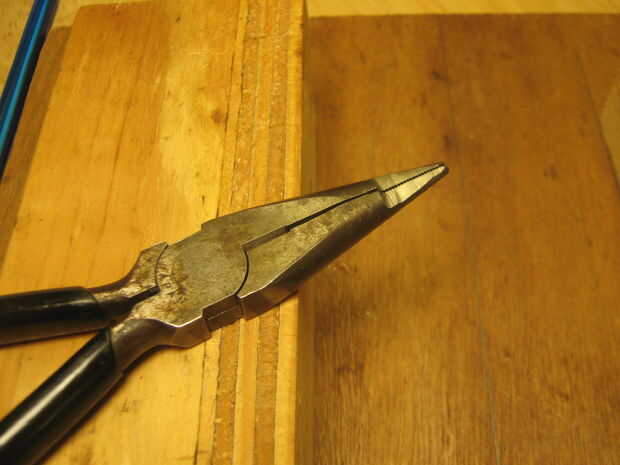

Pinzas de punta de aguja; dientes rectos regulares (no rayado)
Dientes de rayado no retiene los cables en el lugar, así como dientes regulares. No necesita utilizar nuevos alicates. Un par usado funciona bien siempre inspeccione los dientes. También, no utilice un par horriblemente maltratado, las mandíbulas están dobladas o el pivote tiene juego excesivo.
Herramientas:
Amoladora de banco (preferida)
Lima de metal
Cepillo de alambre
Mordaza de mesa
Contenedor de agua pequeño (he utilizado un aerosol spray puede tapa)
Seguridad primer:
Use gafas de seguridad cuando utilice la amoladora de banco. Esto generará una gran cantidad de chispas. Use el agua con frecuencia. No hay que quemarle las manos.
Pasos:

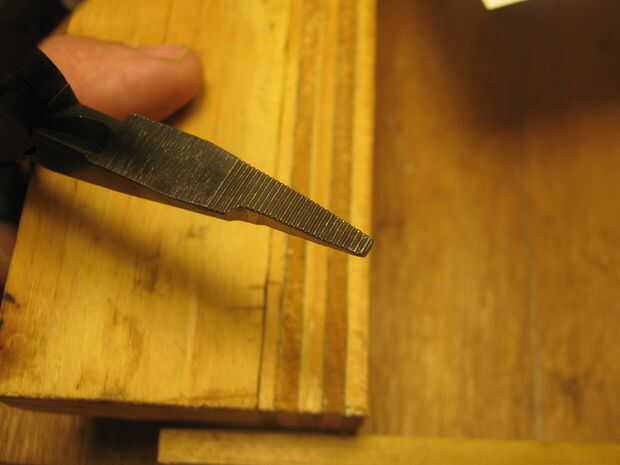

Limpiar los dientes de las pinzas de punta de aguja con cepillo de alambre o alambre rueda amoladora de banco. Inspeccione los dientes para el desgaste extremo. La idea es que los dientes son un canal para mantener los cables firmemente mientras haces la curva.
Utilice la rueda de amolar de la amoladora de banco para quitar el cono a un lado de las pinzas de punta de aguja. No pude tomar una foto de esto. Sólo está quitando una pequeña cantidad de material de las fauces. Sujete las pinzas firmemente a lo largo del resto de la amoladora de banco. Revise a menudo para verificar la eliminación incluso de material.
Los alicates se pondrá muy calientes. Inmersión de las quijadas de los alicates en el agua para refrescarse.

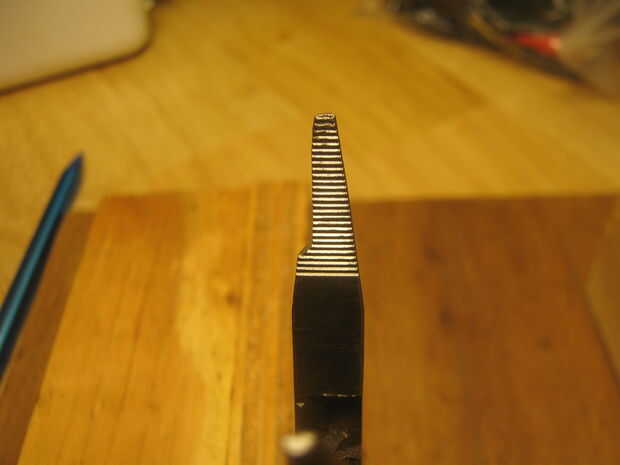

Retire suficiente material de las pinzas para que eso superficie de la tierra es perpendicular a los dientes. No entro toda la longitud de las pinzas. Hice más la necesaria y aún no moler toda la perpendicular de los dientes.
¿Cuando se quita el suficiente material? Lo comentar. Esta no la NASA grado herramienta.
Cuando haya terminado el pulido, alambre cepillar los dientes para eliminar cualquier material incrustaciones.
Coloque pinzas de punta de aguja en tornillo de mesa.
Presentar la superficie de la tierra para eliminar cualquier forma de los bordes (no debe ser cualquiera, pero el cheque).

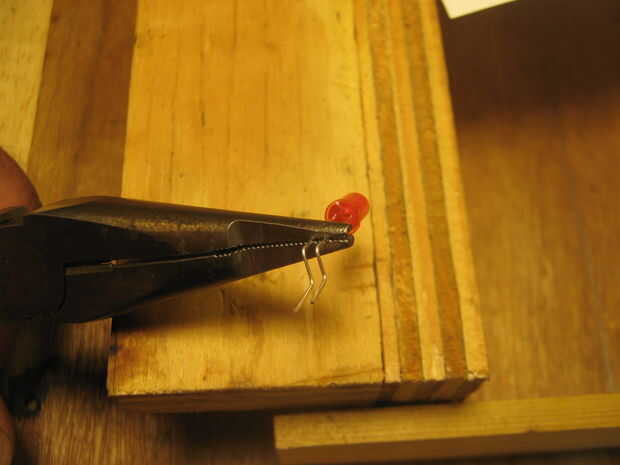

Decir que necesita 10 LEDs con la misma curva. En un pedazo de madera contrachapada, garantizar una parada la distancia necesaria entre la longitud de las mandíbulas de pinzas de punta de aguja. Coloque cada LED en la parada y el borde de tierra de pinza será la misma distancia para cada LED.
Me gustaria poner una pequeña longitud de ya sea rojo o negro 22 medidor de aislamiento del alambre del cable adecuado para asegurarse de que se cuenta la polaridad. Obviamente, colocar el aislamiento del cable antes de hacer la primera curva.
