Componentes de montaje discreto en una placa de amplificador de guitarra (2 / 5 paso)

Paso 2: Agregar todos los componentes en orden

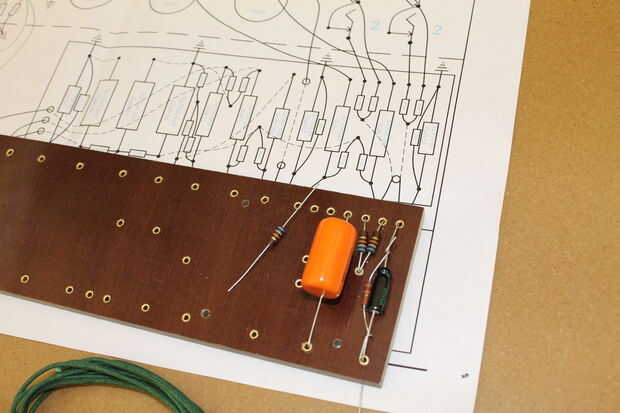

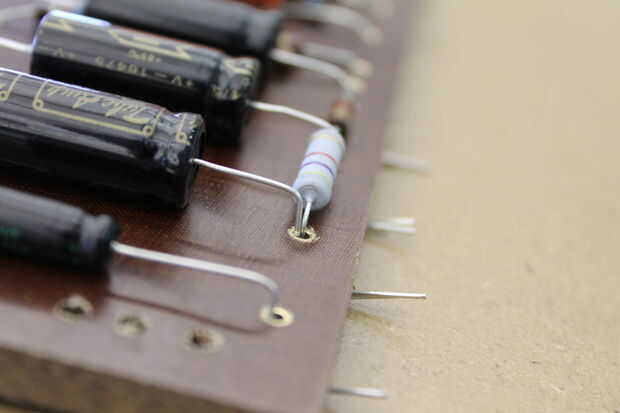

me puse en un extremo y moviéndose en orden, coloca todas las piezas en el tablero. Las piernas de la parte mantienen en su lugar para que pueda regresar y soldarlos.

El diagrama es como una hoja de ruta. Debe seguir las indicaciones si quieres un amplificador funcional. Puedes cambiar componentes de tono diferente, pero hasta que tenga un asimiento firme en lo que está sucediendo en el circuito, es una buena idea para construir según el plan.
