Componentes superficiales del montaje del salvamento (2 / 6 paso)

Paso 2: Condensadores de tantalio

Estos son los condensadores electrolíticos generalmente se encuentran en superficie tableros montados. Tienen que conectarse de la forma correcta de ronda. El terminal positivo está marcado con una banda. Si hay dos números en él, una es la tensión nominal y el otro es la capacitancia.

Lo siento, que no tengo más información sobre la identificación que no sean de comprobación en un multímetro que tiene una gama de la capacitancia.

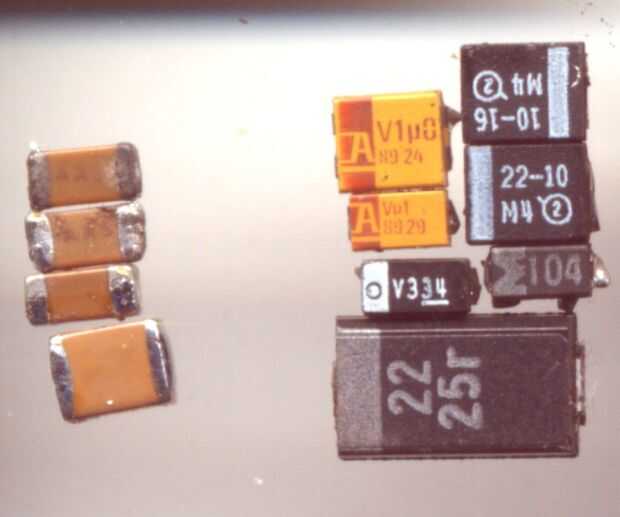

Generalmente se ven como pequeños ladrillos con las tiras de metal procedentes de sus extremos, doblados sobre la parte inferior.

A la izquierda de la imagen son los condensadores de cerámica - profesionalizados - abreviatura de Multi capa de cerámica - generalmente son este color marrón, aunque he visto blanco y negro, y los extremos como si sumergido en metal. No hay generalmente marcas, por lo que la medición es la única manera de clasificarlos.
