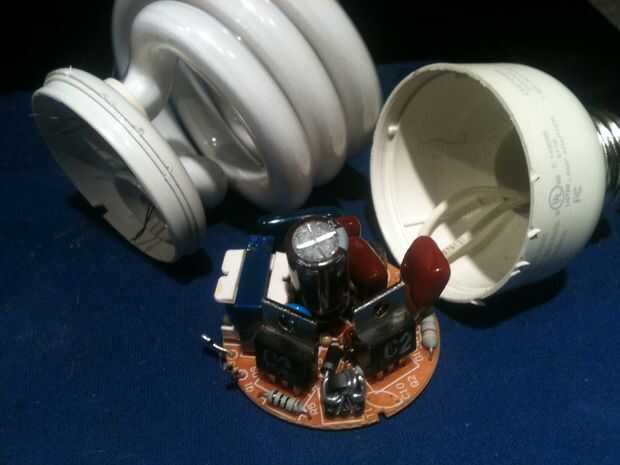

Sólo Levante la base con un jacknife en la costura, y aparte viene fácilmente.
La placa circular de la PC contiene una gran cantidad de piezas útiles, aparte de es un ~ 700v alimentación de la conmutación
de la fuente, si todavía funciona. Si la afección que causó el CFL se queme es la CFL sí mismo, tiene un
conjunto completo de componentes, de lo contrario, uno o más de estos componentes se cocinar. Todos
los componentes son fácilmente-soldados de la placa pc.

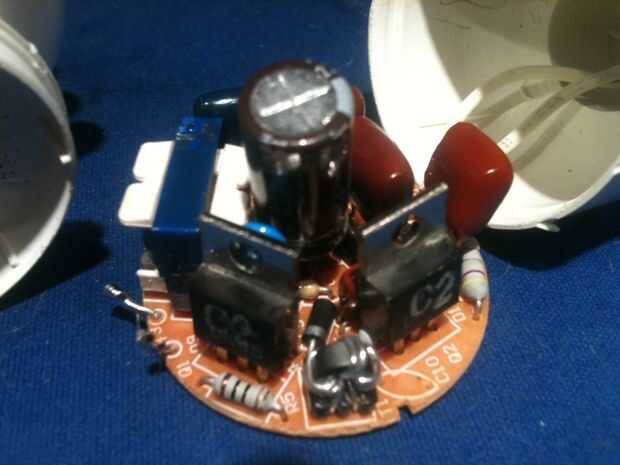

Échale un vistazo:
He analizado los componentes e identificado. Yo también detalló los transistores de potencia de 2,
proporcionando información de la hoja de datos.
CFL: fuente de alimentación integrada
----------------------------------------
Descripción
2 - DK45 silicio NPN transistor de energía interruptor:
PNP/NPN PCM (W) (A) DE ICM BVCEO (V) BVCBO (V) BVEBO (V) IC (A)
VCE (V) min Max IC (A) IB (A) min max (V) IC (A) VCE (V) f (MHZ) (MHZ)
PAQUETE de tamaño tintas (mm2)
NPN 68 4 220 350 9 0.5 10 10 60
2,0 0,5 1,0 0,5 10 1 4 2,34 × 2.34 A-220
1 - tablero de pc de 1 1/4" de diámetro.
6 - los diodos 1N4005
condensador electrolítico 1-22uf 200v
1-10k resistencia 5%
1-22k resistencia 10%
2-1k resistencias, de 10%
1 - 3N 471k 1kv condensador de cerámica 700pf
1 - CBB18 poly film capacitor 1kv .47uf
3 - CJB 104k condensador de película de polietileno 400v? uf
1-mini transformador
bobinas de estrangulación de 2 mini
2" 2-small" plomos de alambre aislado térmico temp alta.
Asegúrese de que usted recicla adecuadamente la porción CFL de la lámpara. No es muy respetuoso del medio ambiente
ya que contiene mercurio.
Espero que conseguir algunas partes útiles para su próximo proyecto!
-CharlyV
