Paso 5: Construir el probador
LED sólo necesita 5 a 10 miliamperios para trabajar y fototransistores funcionan bien en bajos voltajes y corriente.

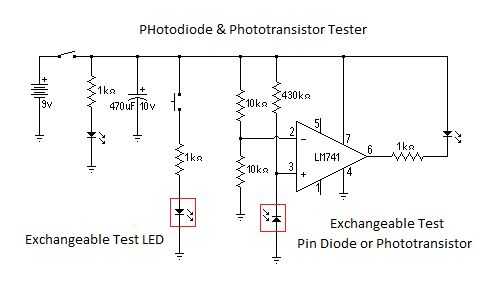

Tuve una variedad de circuitos para elegir así que decidí utilizar un circuito que funcione con el perno diodos LEDs y los fototransistores; Usé un circuito de amplificador de op para la práctica de trabajar con amplificadores op.

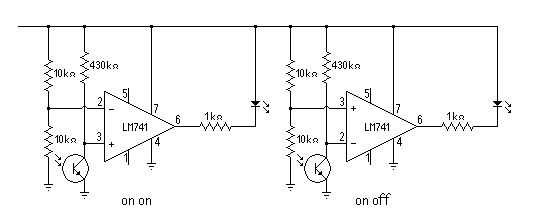

Este circuito puede ser conectado para que la prueba de LED se enciende con el componente de foto probando o se apaga cuando el componente está probando es el.
Decidí seguir con prueba LED con componente foto probando en para evitar la confusión.

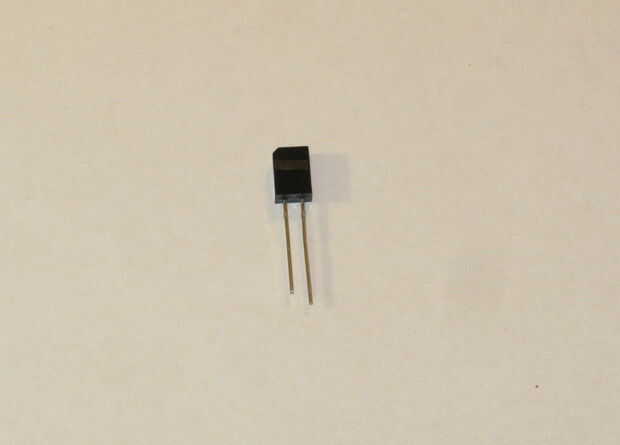

Distintos de los componentes que tenía, conseguí el resto de mis partes de probador de mi fuente el local de Radio Shack, tienen un agradable igualados IR LED y un fototransistor para probar.
