Compositor FPGA

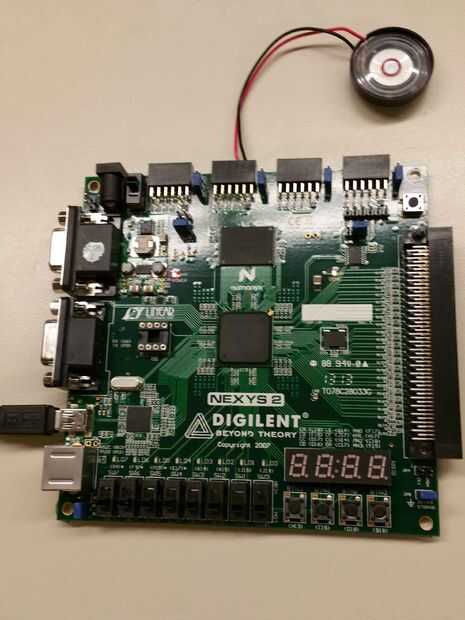

Este instructivo le guiará a través del diseño y construcción de un teclado eléctrico / compositor. Las funciones de un compositor como un piano. Cuando se presiona una tecla, se reproduce una nota correspondiente. Puesto que éstos son diversión a ensuciar con, hacen para un divertido proyecto. El compositor se compone de un tablero de SDMONexys conectado a un altavoz. Esta conexión permitirá la Junta a la salida una señal de que el altavoz puede reproducir luego. Teclas para el teclado se enrutarán a través de los interruptores en el tablero. Encender un interruptor se reproducirá la nota correspondiente, basada en su prioridad. Precedencia es simplemente que nota se juega si hay dos o más interruptores en. Prioridad es que A actúa sobre B, B tiene sobre C y así sucesivamente. Esto significa que si está conectado A, va siempre a jugar ya que es primera.

Este proyecto hará uso de Xilinx para escribir el VHDL. Xilinx es una herramienta de software que permite al usuario crear y sintetizar VHDL. Tras la síntesis, el VHDL puede utilizarse entonces para la Junta de SDMONexys del programa. La Junta se conecta a los altavoces para un compositor completo.

Etiquetas: Eléctrico, Teclado, FPGA, SDMONexys, Compositor
